HV732ATTD2704F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 2.7MΩ ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 660-HV732ATTD2704F
供应商: Mouser
标准整包数: 1

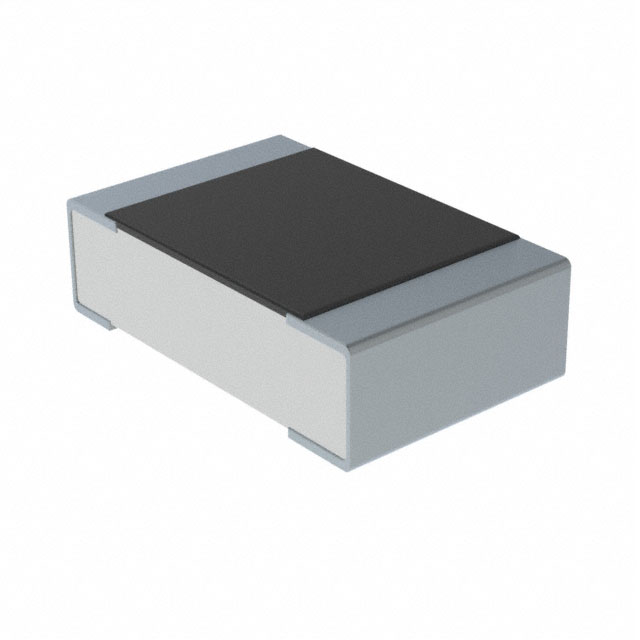

KOA 贴片电阻 HV732ATTD2704F

HV732ATTD2704F概述


    产品简介


    KOA Speer Electronics生产的HV73系列扁平芯片电阻适用于高电压应用。这些电阻具有较高的工作电压,能够满足大多数电子电路对高电压的要求。它们广泛应用于电源管理、工业自动化、医疗设备及通信基础设施等领域,是电子设计工程师的重要选择。

    技术参数


    主要技术规格
    - 最大工作电压:高达5600V DC(根据型号不同)
    - 额定功率:0.1W、0.25W、0.5W、1W
    - 温度系数:在特定范围内的电阻值变化
    - 最大过载电压:200V至5000V DC
    - 工作温度范围:-55°C至+155°C
    - 电阻值范围:100Ω至100MΩ
    - 包装方式:采用纸带和塑料托盘
    工作环境
    - 终端部分温度:不得超过125°C
    - 环境温度:在工作温度范围内可进行温度补偿
    性能指标
    - 负载耐受能力:短时负载电流可达额定电压的2.5倍
    - 焊锡热稳定性:经过260°C的测试
    - 快速温度变化耐受性:-55°C到+125°C循环100次
    - 湿度抗性:在40°C±2°C,90%-95%相对湿度环境下持续1000小时
    - 高温稳定性:在+155°C下连续工作1000小时

    产品特点和优势


    HV73系列电阻具有以下特点和优势:
    - 高电压承载能力:相比RK73系列,HV73在最高工作电压上有了显著提升。
    - 环保材料:所有产品都符合欧盟RoHS标准,确保无铅,安全环保。
    - 可靠性能:在极端条件下依然保持稳定的工作性能,满足严格的应用要求。
    - 广泛的阻值选择:提供多种阻值选项,适用于不同应用场景的需求。

    应用案例和使用建议


    应用案例
    HV73系列电阻在以下场景中有着广泛应用:
    - 电源转换器:用于高压DC-DC转换电路中,为其他组件提供稳定的电源供应。
    - 工业控制设备:在自动化生产线上的控制系统中,HV73可以有效防止由于电流波动引起的损坏。
    - 通信设备:在通讯网络中作为信号传输的缓冲元件,减少信号失真。
    使用建议
    - 在安装过程中,需注意电阻的散热问题,避免长时间过载导致温度过高。
    - 根据应用场合的不同,选择合适的阻值和封装形式以优化电路设计。
    - 在复杂电路中使用时,应考虑电阻之间的相互影响,尽量避免电流集中。

    兼容性和支持


    HV73系列电阻可以与市场上主流的电子设备兼容,但需特别注意与电源管理模块之间的匹配。公司提供了详尽的技术文档和在线技术支持,便于用户进行选型和应用指导。

    常见问题与解决方案


    问题一:如何确定适当的电阻值?
    - 解决方案:根据电路的设计需求和实际工作条件来选定适当的电阻值。通常可以从手册中的“应用案例”部分获取一些参考值。
    问题二:在高温环境中,HV73系列电阻能否保持正常工作?
    - 解决方案:HV73系列电阻在高达155°C的环境温度下仍能保持稳定工作。但在实际应用中应注意合理散热,以确保电阻不会因为过热而失效。

    总结和推荐


    综上所述,KOA Speer Electronics的HV73系列电阻是一款集高可靠性、高精度和广泛适用范围于一体的高性能产品。无论是对于工业控制还是高端通信设备,它都能发挥出色的表现。因此,强烈推荐这款产品给需要高电压处理能力和严格环境适应性的用户。
    以上内容基于KOA Speer Electronics HV73系列扁平芯片电阻的产品手册整理而成。

HV732ATTD2704F参数

参数
电阻值 2.7MΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HV732ATTD2704F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

HV732ATTD2704F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA HV732ATTD2704F HV732ATTD2704F数据手册

HV732ATTD2704F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4945 ¥ 4.1785
10+ $ 0.253 ¥ 2.1379
100+ $ 0.1771 ¥ 1.4965
500+ $ 0.1562 ¥ 1.3199
1000+ $ 0.1242 ¥ 1.0495
5000+ $ 0.0972 ¥ 0.8213
10000+ $ 0.095 ¥ 0.8031
25000+ $ 0.0872 ¥ 0.7364
50000+ $ 0.0851 ¥ 0.7187
库存: 3847
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.17
