HV732ATTD306J

产品分类: 贴片电阻
厂牌: KOA
产品描述: 30MΩ ±5% 250mW ±200ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 660-HV732ATTD306J
供应商: Mouser
标准整包数: 1

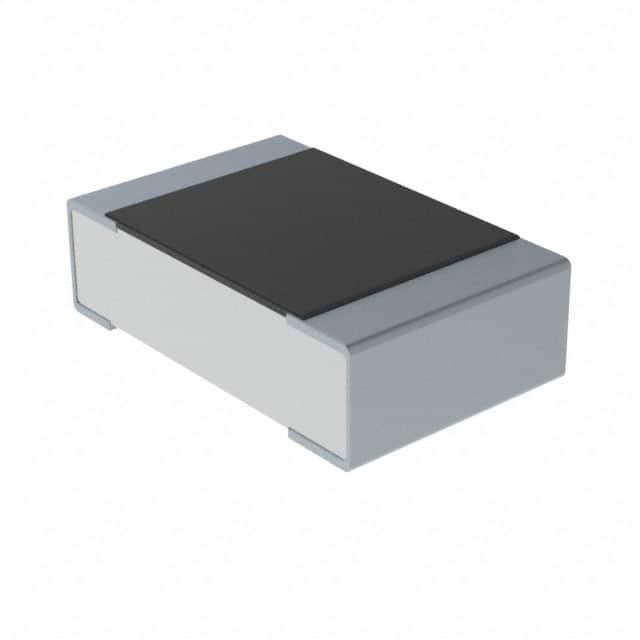

KOA 贴片电阻 HV732ATTD306J

HV732ATTD306J概述

    HV73 平面贴片电阻技术手册

    产品简介


    HV73 系列平面贴片电阻是为高压应用设计的高性能电阻器。该系列具有高可靠性,适用于各种电子设备中,包括工业控制、通讯系统和汽车电子等领域。其优越的性能使其在高压环境下的应用尤为广泛。

    技术参数


    - 最大工作电压:
    - 2A 型号: 400V (直流)
    - 2B 型号: 800V (直流)
    - 2H 型号: 2000V (直流)
    - 3A 型号: 3000V (直流)
    - 额定功率:
    - 1J (0603): 0.1W
    - 2A (0805): 0.25W
    - 2B (1206): 0.25W
    - 2H (2010): 0.5W
    - 3A (2512): 1W
    - 温度系数:
    - ±200 ppm/°C (11M - 51M 欧姆)
    - ±100 ppm/°C (100k - 1M 欧姆)
    - 环境温度范围: -55°C 至 +155°C
    - 过载电压:
    - 1J (0603): 350V (直流)
    - 2A (0805): 800V (直流)
    - 2B (1206): 1000V (直流)
    - 2H (2010): 2000V (直流)
    - 3A (2512): 3000V (直流)

    产品特点和优势


    - 最大工作电压优于RK73系列: 这使得HV73在高压环境中表现出更高的稳定性和可靠性。
    - 符合欧盟RoHS要求: 产品采用无铅端子材料,符合环保标准。
    - 优良的温度稳定性: 具有低温度系数,确保在极端温度条件下的精确度。

    应用案例和使用建议


    - 工业控制系统: 高压环境下的精确测量和控制。
    - 通讯系统: 需要高稳定性的电阻器,如基站设备。
    - 汽车电子: 用于发动机控制系统和车身控制模块。

    使用建议:
    - 在选择电阻时,优先考虑终端部分温度而不是环境温度。
    - 对于高压应用,建议进行实际测试以验证电阻的耐久性。

    兼容性和支持


    - 包装形式:
    - 1J (0603): 7英寸,每卷4毫米,穿孔纸带
    - 2A/2B/2H/3A (0805/1206/2010/2512): 7英寸,嵌塑塑料
    - 技术支持: KOA Speer Electronics提供详尽的技术文档和专业咨询。

    常见问题与解决方案


    - 问题: 在高温环境下,电阻器的温度上升超过预期。
    - 解决办法: 使用热设计优化板级散热,确保良好的空气流通和散热。
    - 问题: 长期工作后,电阻器阻值变化明显。
    - 解决办法: 定期检查并更换老化部件,保证系统正常运行。

    总结和推荐


    总体而言,HV73 系列平面贴片电阻在高压应用领域表现出色,具备出色的温度稳定性和高可靠性能。其优秀的温度系数和高压耐受能力使其成为工业控制和通讯系统的理想选择。我们强烈推荐这一系列产品。

HV732ATTD306J参数

参数
电阻值 30MΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HV732ATTD306J厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

HV732ATTD306J数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA HV732ATTD306J HV732ATTD306J数据手册

HV732ATTD306J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.437 ¥ 3.6927
10+ $ 0.1748 ¥ 1.4771
100+ $ 0.1541 ¥ 1.3021
500+ $ 0.1177 ¥ 0.9946
1000+ $ 0.1069 ¥ 0.9035
5000+ $ 0.0853 ¥ 0.721
10000+ $ 0.0778 ¥ 0.6571
25000+ $ 0.0704 ¥ 0.5945
库存: 4899
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.69
