WK73S2HTTE6R80F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 6.8Ω ±1% 1W ±100ppm/℃ 1020 贴片安装 2.5mm*5mm*700μm
供应商型号: 660-WK73S2HTTE6R80F
供应商: Mouser
标准整包数: 1

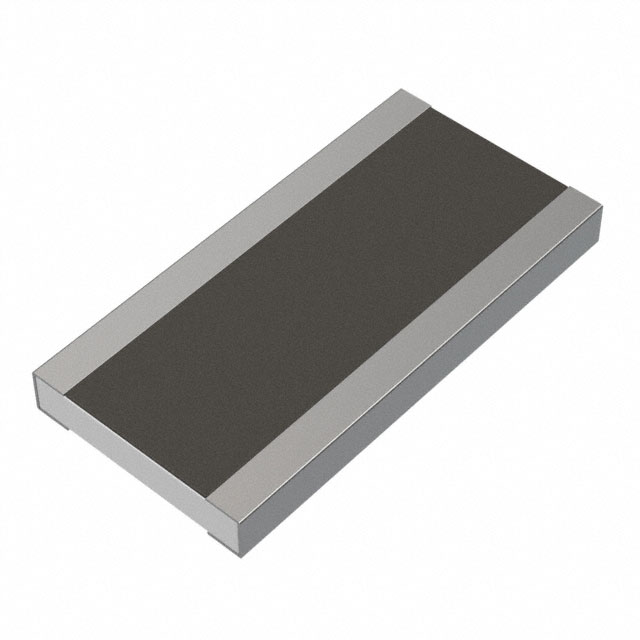

KOA 贴片电阻 WK73S2HTTE6R80F

WK73S2HTTE6R80F概述

    电子元器件产品技术手册:WK73S 宽终端扁平芯片电阻

    产品简介


    WK73S 宽终端扁平芯片电阻是一种高性能电阻,采用独特的宽侧终端(反向几何)设计,适用于各种高可靠性需求的应用场合。这些电阻具有±1%的高精度阻值和±100 ppm/K的温度系数,能够在极端温度环境下保持稳定的工作状态。此外,它们符合欧盟RoHS标准,并已通过AEC-Q200认证,确保了其在汽车电子领域的适用性。

    技术参数


    - 阻值范围:从0.01Ω到数百欧姆不等。
    - 阻值精度:±0.5% 至 ±5%。
    - 温度系数:±100 ppm/K。
    - 最大工作电压:200V 至 400V。
    - 额定功率:0.75W 至 2W。
    - 尺寸:从0.508英寸到1.25英寸不等。
    - 包装形式:7英寸、10英寸纸带或塑料托盘。

    产品特点和优势


    - 宽侧终端设计:提高了产品的可靠性和热传导效率。
    - 高精度和稳定性:在广泛的温度范围内表现出色,适合高精度应用。
    - 环保材料:无铅终端符合RoHS标准。
    - 高强度耐用性:通过多项严格的耐久性测试,包括高温、湿度和机械应力测试。

    应用案例和使用建议


    - 应用场景:适用于工业控制、通信设备、汽车电子等领域,特别是在需要高可靠性、高精度的应用场合。
    - 使用建议:在使用时,应注意监测终端部分的温度,尤其是在高功率运行条件下,以避免因过热导致的产品失效。同时,参考附录A中的详细包装信息,确保正确处理和存储。

    兼容性和支持


    - 兼容性:这些电阻可以与其他标准电路板组件无缝集成。
    - 支持和服务:制造商提供了详尽的技术文档和在线支持,包括详细的操作指南和技术问答,以便用户能够充分利用这些产品的性能。

    常见问题与解决方案


    - 问题1:产品在高温下出现漂移。
    - 解决方法:参考产品手册中的“降额曲线”,根据环境温度调整功率等级,确保安全操作。
    - 问题2:安装过程中焊锡加热测试失败。
    - 解决方法:检查焊接工艺,确保焊点均匀且无气泡,同时遵循规范的焊锡时间和温度要求。

    总结和推荐


    综上所述,WK73S宽终端扁平芯片电阻凭借其出色的稳定性和高精度,在高可靠性要求的应用中表现卓越。其优异的环境适应性和长期的耐用性使其成为众多工业和汽车电子应用的理想选择。鉴于其广泛的应用领域和全面的支持服务,强烈推荐给需要高性能电阻的用户。对于寻求最佳解决方案来满足特定需求的设计工程师来说,WK73S无疑是一个值得信赖的选择。

WK73S2HTTE6R80F参数

参数
电阻值 6.8Ω
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 2.5mm*5mm*700μm
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WK73S2HTTE6R80F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

WK73S2HTTE6R80F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA WK73S2HTTE6R80F WK73S2HTTE6R80F数据手册

WK73S2HTTE6R80F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4715 ¥ 3.9842
10+ $ 0.245 ¥ 2.0698
100+ $ 0.1656 ¥ 1.3993
500+ $ 0.1496 ¥ 1.2641
1000+ $ 0.1145 ¥ 0.9674
4000+ $ 0.0983 ¥ 0.8305
8000+ $ 0.0799 ¥ 0.6753
24000+ $ 0.0756 ¥ 0.6388
48000+ $ 0.0735 ¥ 0.6211
库存: 2987
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.98
