HV732BTTD6204F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 6.2MΩ ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: UA-HV732BTTD6204F
供应商: 海外现货
标准整包数: 5000

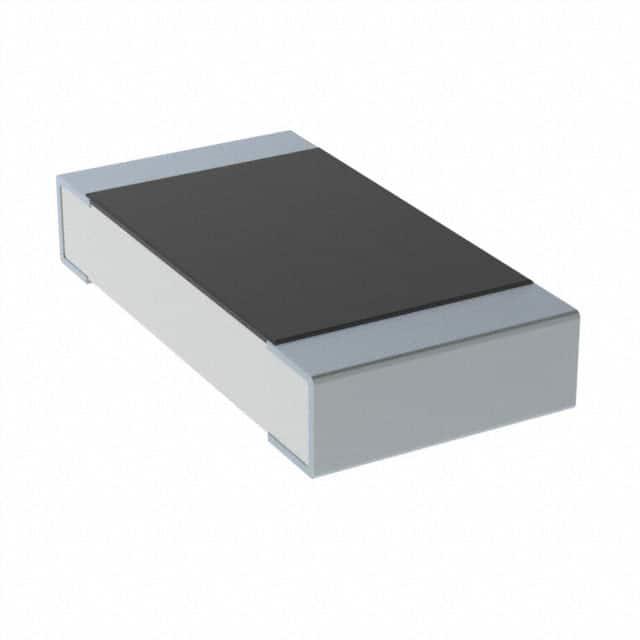

KOA 贴片电阻 HV732BTTD6204F

HV732BTTD6204F概述

    HV73 高压用片式电阻器

    产品简介


    HV73 高压用片式电阻器是厚膜电阻的一种,专为高压应用场合设计。与通用型片状电阻(如RK73系列)相比,HV73系列具有更高的耐压能力。这些电阻器广泛应用于各种高性能设备中,如照相机频闪灯、液晶背光灯、AC适配器等。

    技术参数


    - 电压范围: 额定电压依据额定功率与电阻值计算得出,或参见表中最高使用电压。
    - 工作温度: 操作温度范围为-55℃至+155℃。
    - 额定功率:
    - 1J: 0.1W
    - 2A: 0.25W
    - 2B: 0.25W
    - 2H: 0.5W
    - 3A: 1W
    - 最高过载电压:
    - 1J: 350V
    - 2A: 400V
    - 2B: 800V
    - 2H: 2000V(D.C.)
    - 3A: 3000V(D.C.)
    - 外形尺寸:
    - 0603 (1.6 x 0.8 mm)
    - 0805 (2.0 x 1.25 mm)
    - 1206 (3.2 x 1.6 mm)
    - 2010 (5.0 x 2.5 mm)
    - 2512 (6.3 x 3.1 mm)

    产品特点和优势


    - 高耐压性: HV73系列具有比RK73系列更高的最大工作电压,从而增强了其在高压环境下的可靠性。
    - 适应多种焊接工艺: 支持回流焊和波峰焊,使得装配更加灵活方便。
    - 符合RoHS标准: 所有材料均符合RoHS指令要求,适合环保需求。
    - 多规格选择: 提供多种尺寸和电阻值,满足不同应用需求。

    应用案例和使用建议


    - 照相机频闪灯: HV73系列适用于需要高频闪灯工作的设备,因其能够承受高压,提高系统的稳定性。
    - 液晶背光灯: 这些电阻器能够在高亮度环境下稳定工作,确保液晶显示器的良好表现。
    - AC适配器: 用于电源转换和稳压的场合,HV73系列能够提供稳定且可靠的电阻值。

    兼容性和支持


    - 兼容性: HV73系列电阻器可广泛应用于各种电子设备中,包括但不限于汽车、医疗、航空等领域。
    - 支持: 在使用这些产品前,请与销售代表联系以获取更多技术支持和售后服务信息。

    常见问题与解决方案


    - Q: 什么是最高过载电压?
    - A: 最高过载电压是指设备可以承受的最大电压值,超过此值会导致设备损坏。对于HV73系列,最高过载电压用直流电压表示。

    - Q: 如何防止热应力导致的裂纹?
    - A: 在反复施加热循环时,确保焊接区域足够大,且焊锡量充足,以便更好地分散热量。同时,选择具有较好散热性的安装基板也很重要。

    总结和推荐


    HV73系列高压用片式电阻器凭借其高耐压性、优良的焊接适应性以及广泛的兼容性,成为高压应用领域的理想选择。虽然这类产品在某些应用中可能需要额外的设计考虑以应对热应力问题,但总体而言,其优异的性能使其在许多关键设备中表现突出。因此,强烈推荐使用HV73系列电阻器。

HV732BTTD6204F参数

参数
电阻值 6.2MΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HV732BTTD6204F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

HV732BTTD6204F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA HV732BTTD6204F HV732BTTD6204F数据手册

HV732BTTD6204F封装设计

查看详情并下载
Symbol
Footprint
3D Model
