首页  >  产品百科  >  WU732B15TTD51L0F

WU732B15TTD51L0F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 51mΩ ±1% 1.5W ±100ppm/℃ 0612 贴片安装 1.6mm*3.2mm*700μm
供应商型号: 2019-WU732B15TTD51L0FTR-ND
供应商: Digi-Key
标准整包数: 5000

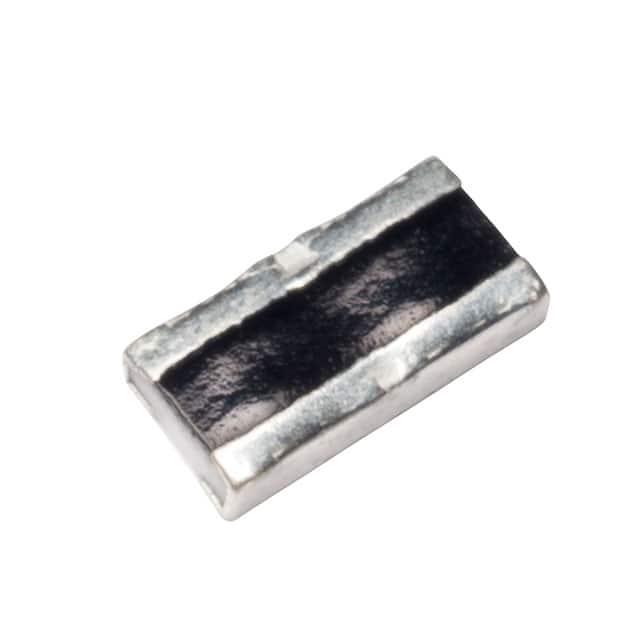

KOA 贴片电阻 WU732B15TTD51L0F

WU732B15TTD51L0F概述

    电子元器件产品技术手册解析:WU73宽终端低电阻、低温度系数扁平芯片电阻

    产品简介


    WU73是一款宽终端型低电阻、低温度系数(T.C.R.)的扁平芯片电阻,广泛应用于需要高可靠性与高性能的场景。该产品特别适合于流焊和回流焊工艺,具备极低的电阻温度系数(±75 x 10⁻⁶/K)及±1%的电阻容差。此外,它符合欧盟RoHS标准,并通过了AEC-Q200测试认证。
    主要功能:
    - 宽终端设计,便于焊接操作。
    - 低电阻值和低温度系数,适用于对精度要求较高的电路设计。
    - 高可靠性和稳定性,在极端条件下仍能保持优异表现。
    应用领域:
    - 汽车电子系统
    - 工业自动化设备
    - 医疗仪器
    - 通信基础设施
    - 消费电子产品

    技术参数


    以下是根据技术手册提取的关键技术规格:
    | 参数类别 | 规格描述 |

    | 尺寸规格 | (单位:英寸)
    长 L: 0.024 ± 0.004 (0.6 ± 0.1)
    宽 W: 0.018 ± 0.006 (0.45 ± 0.15)
    厚 t: 0.016 ± 0.008 (0.4 ± 0.2) |
    | 电阻范围 | 10mΩ 至 100mΩ |
    | 温度系数(T.C.R.) | ±75 x 10⁻⁶/K |
    | 额定功率 | 2B 型号:1.0W
    2B15型号:1.5W |
    | 环境适应性 | 工作温度范围:-55°C 至 +155°C |
    | 电阻容差 | ±1% |

    产品特点和优势


    - 低电阻与低温度系数:独特的电阻薄膜技术和结构设计使得电阻值稳定且温度漂移极小,非常适合需要精确控制的应用场合。
    - 高可靠性:在恶劣的工作环境中仍能保持长期稳定的性能,满足严苛工业标准的要求。
    - 环保合规:严格遵守欧盟RoHS指令,确保无铅化生产。
    - 耐用性强:经受住多种极端条件测试,包括高温暴露、快速温变循环等。

    应用案例和使用建议


    应用案例:
    - 在汽车电子控制单元(ECU)中作为电流感应元件。
    - 用于医疗监测设备中的精密测量组件。
    使用建议:
    - 当环境温度超过70°C时,需依据手册提供的降额曲线调整功率负载。
    - 对于大电流场景,可考虑并联多个电阻以分散热量。

    兼容性和支持


    WU73系列电阻支持标准包装形式(如TD包装),易于集成到现有的制造流程中。厂商提供全面的技术支持服务,包括样品申请、定制开发和技术文档更新。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 功率过高导致过热 | 降低实际功率使用,参考降额曲线 |
    | 温度超出预期上限 | 改善散热措施,增加空气流通或使用散热片 |
    | 精度不达标 | 确保安装符合规范,并检查测试环境条件 |

    总结和推荐


    WU73宽终端型低电阻、低温度系数扁平芯片电阻以其卓越的性能和广泛的适用性成为市场上的一款亮点产品。无论是从技术指标还是实际应用场景来看,都展现出极高的价值。推荐用于需要高精度、高可靠性的关键电路设计中。
    推荐指数:★★★★★
    如需进一步了解详细信息,请访问官方网站或直接联系技术支持团队获取更多帮助。

WU732B15TTD51L0F参数

参数
电阻值 51mΩ
精度 ±1%
额定功率 1.5W
温度系数 ±100ppm/℃
长*宽*高 1.6mm*3.2mm*700μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WU732B15TTD51L0F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

WU732B15TTD51L0F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA WU732B15TTD51L0F WU732B15TTD51L0F数据手册

WU732B15TTD51L0F封装设计

查看详情并下载
Symbol
Footprint
3D Model
