WK73R2BTTD4700F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 470Ω ±1% 750mW ±100ppm/℃ 0612 贴片安装 1.6mm*3.2mm*700μm
供应商型号: UA-WK73R2BTTD4700F
供应商: 海外现货
标准整包数: 5000

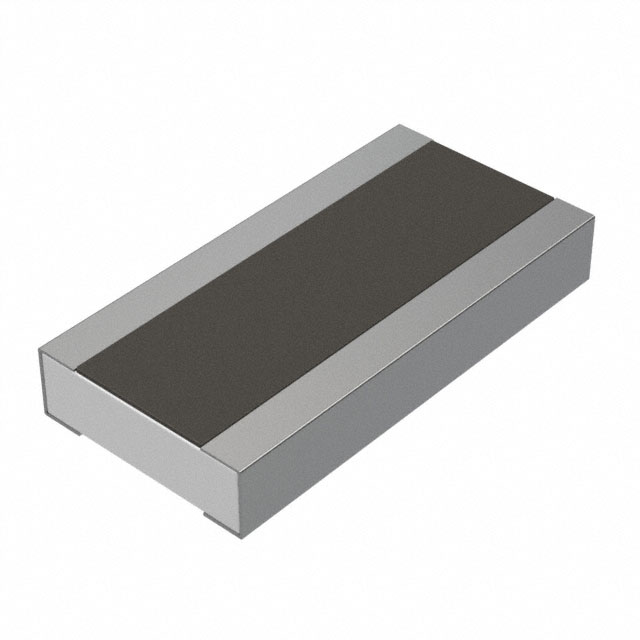

KOA 贴片电阻 WK73R2BTTD4700F

WK73R2BTTD4700F概述

    THICK FILM (WIDE TERMINAL TYPE) WK73R 長辺電極角形チップ抵抗器

    产品简介


    WK73R系列属于厚膜电阻器的一种,特别适用于汽车、医疗及航空等领域。这些电阻器采用宽边电极设计,具有较高的可靠性与高性能。它们通常应用于电源电路、ECU(发动机控制单元)等关键系统中。

    技术参数


    | 特性 | 参数 |

    | 外观颜色 | 黑色 |
    | 工作温度范围 | -55°C ~ +155°C |
    | 定格电压 | ≤额定功率×标称电阻值或最高工作电压中的较小值 |
    | 功率等级 | 0.33W, 0.5W, 0.75W, 1W, 1.5W, 2W |
    | 电阻温度系数(TCR) | ±100×10^-6/K |
    | 端子材料 | 锡镀层 |
    | 电气特性 | 高度可靠,±0.5%的电阻值容差 |

    产品特点和优势


    1. 高可靠性与高性能:WK73R系列拥有±0.5%的电阻值容差和±100×10^-6/K的TCR。
    2. 广泛的应用温度范围:能在-55°C到+155°C之间稳定工作。
    3. 适合多种焊接方式:适用于回流焊和波峰焊。
    4. 符合环保标准:满足欧盟RoHS指令的要求,不包含铅玻璃。
    5. 符合汽车电子认证:AEC-Q200认证,确保在汽车电子中的可靠应用。

    应用案例和使用建议


    WK73R系列常用于汽车电源系统、ECU、医疗器械等需要高度可靠性的场合。建议在设计时充分考虑热应力对焊接点的影响,尤其是在频繁的温度变化和负载切换环境下。根据手册中的负荷减轻曲线,当环境温度高于70°C时,应降低额定功率以避免过载风险。

    兼容性和支持


    WK73R系列产品与主流焊接工艺兼容,包括回流焊和波峰焊。制造商提供了详细的技术文档和支持服务,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. Q: 如何确定WK73R系列的最大安全使用温度?
    - A: 根据手册中的温度曲线图,在超过70°C的工作环境中,需根据相应的负荷减轻曲线降低额定功率。

    2. Q: WK73R系列如何处理焊接热应力?
    - A: 设计时要考虑到电极大小、焊接体积和散热性能,特别是针对较大的温度变化和频繁负载切换的应用场合。

    总结和推荐


    WK73R系列厚膜电阻器凭借其卓越的性能和广泛的适用性,在众多应用领域展现出显著的优势。它们不仅能够满足严格的可靠性要求,而且在复杂的环境条件下表现出色。总体而言,推荐在需要高可靠性的电源电路和控制系统中使用WK73R系列。

WK73R2BTTD4700F参数

参数
电阻值 470Ω
精度 ±1%
额定功率 750mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*3.2mm*700μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
