HV732BTTD8203F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 820KΩ ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: 1786104
供应商: 海外现货
标准整包数: 5000

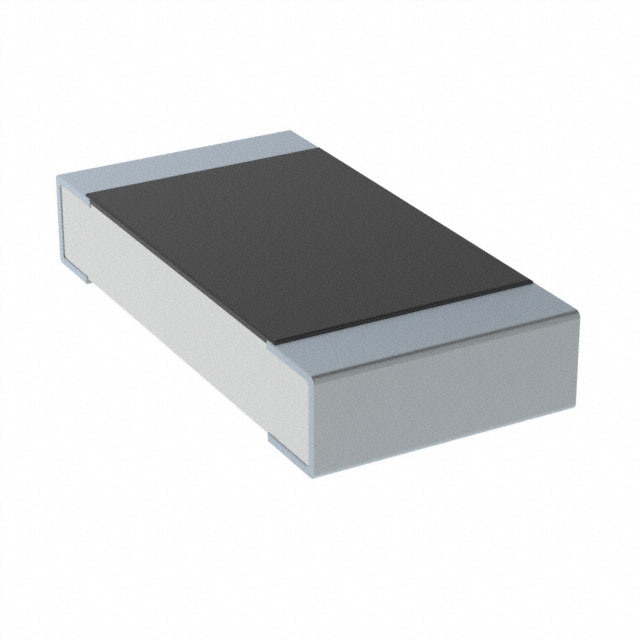

KOA 贴片电阻 HV732BTTD8203F

HV732BTTD8203F概述

    高压用片式电阻器的技术手册

    产品简介


    本产品为矩形片式电阻器(Flat Chip Resistors),型号为HV73。这类高压用片式电阻器(Flat Chip Resistors For High Voltage)主要用于提高产品的最高使用电压,并且具备回流焊和波峰焊的适应能力。它们符合欧盟RoHS要求,但电极、电阻膜层及玻璃中含有的铅玻璃并不适用这一标准。

    技术参数


    - 最高使用电压: HV73系列比通用型片状电阻(RK73)具备更高的耐压性。
    - 电极材料: Ni和Sn镀层
    - 电阻膜层: Thick Film
    - 陶瓷基板材质: Alumina
    - 外形尺寸:
    - 1J(0603): 1.6 x 0.8mm,重量2.14g
    - 2A(0805): 2.0 x 1.25mm,重量4.54g
    - 2B(1206): 3.2 x 1.6mm,重量9.14g
    - 2H(2010): 5.0 x 2.5mm
    - 3A(2512): 6.3 x 3.1mm
    - 额定功率:
    - 1J: 0.1W
    - 2A: 0.25W
    - 2B: 0.25W
    - 2H: 0.5W
    - 3A: 1W
    - 最高过载电压:
    - 1J: 350V
    - 2A: 400V
    - 2B: 800V
    - 2H: 2000V (D.C.)
    - 3A: 3000V (D.C.)
    - 额定环境温度:
    - 1J: 70℃
    - 2A: 70℃
    - 2B: 70℃
    - 2H: 70℃
    - 3A: 70℃
    - 最高使用温度范围: -55℃~+155℃

    产品特点和优势


    HV73系列片式电阻器具有较高的电压耐受能力,适用于汽车、医疗设备、航空设备等高要求的应用领域。其独特的结构设计和高性能材料确保了在各种极端环境下的稳定性和可靠性。具体来说:
    - 高耐压特性:相较于RK73系列,HV73系列的最高工作电压显著提升。
    - 兼容性:适合于多种焊接工艺,如回流焊和波峰焊。
    - RoHS合规性:符合RoHS标准,环保安全。

    应用案例和使用建议


    HV73系列电阻器广泛应用于相机频闪灯、液晶背光灯、AC适配器等场合。使用时应注意:
    - 在环境温度70℃以上的条件下,需要按照额定功率降低使用,以防止过载损坏。
    - 由于其热膨胀系数与基板不同,特别是对于2H/3A型号,长时间使用或环境温度变化较大时,需要注意热应力导致的裂纹风险。
    - 设计时应考虑合适的焊接面积、焊锡量和散热条件,避免裂纹产生。

    兼容性和支持


    - HV73系列可与多种标准焊接工艺兼容。
    - 如需了解更详细的信息或技术支持,请联系销售代表或查阅产品手册。

    常见问题与解决方案


    - 问题1: 最高过载电压是否可以超过额定值?
    - 解答: 最高过载电压是指电阻器在不发生永久损坏的情况下所能承受的最大电压,不可超过额定值。
    - 问题2: 如何避免裂纹产生?
    - 解答: 设计时应考虑适当的焊接面积、焊锡量以及基板的散热性能。使用过程中需注意环境温度变化和负载状态的变化。

    总结和推荐


    总体而言,HV73系列高压用片式电阻器凭借其卓越的性能和高可靠性,成为高要求应用领域的理想选择。它不仅能满足严格的电压和温度要求,还提供了良好的焊接兼容性。考虑到其出色的耐用性和稳定性,推荐在关键应用场合中使用该产品。

HV732BTTD8203F参数

参数
电阻值 820KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HV732BTTD8203F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

HV732BTTD8203F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA HV732BTTD8203F HV732BTTD8203F数据手册

HV732BTTD8203F封装设计

查看详情并下载
Symbol
Footprint
3D Model
