Z25YCT52R

产品分类: 通孔电阻
厂牌: KOA
产品描述: 0Ω 250mW 通孔安装 7.1mm(长度)
供应商型号: 660-Z25YCT52R
供应商: Mouser
标准整包数: 1

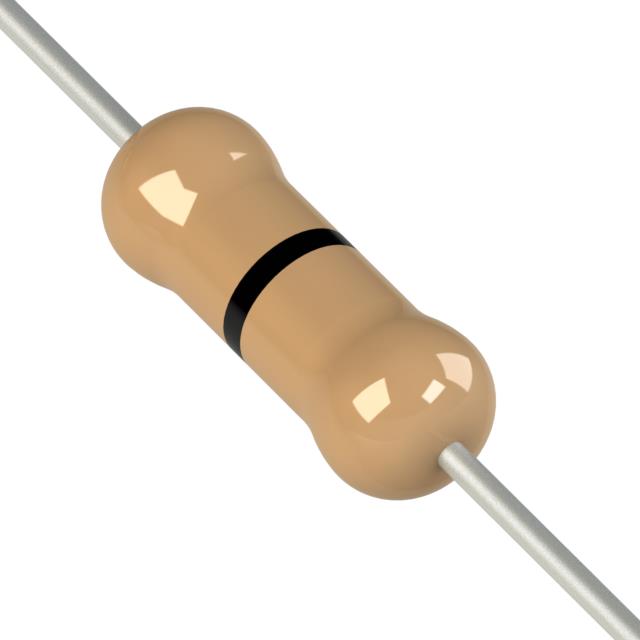

KOA 通孔电阻 Z25YCT52R

Z25YCT52R概述

    零欧姆跳线(Zero Ohm Jumpers)产品技术手册

    1. 产品简介


    零欧姆跳线是一种特殊的电阻器,其阻值接近于零,通常用于电路设计中实现简单的电气连接或作为可编程跳线。这些跳线主要分为两种类型:Type Z 和 Type J。它们具有不同的构造和用途,但都适合自动机器插入,并且尺寸与常见的1/8瓦、1/4瓦和1/2瓦电阻器相兼容。零欧姆跳线在需要灵活布线的复杂电路设计中尤为重要。

    2. 技术参数


    - 产品型号及尺寸
    - Type Z:16规格(.126±.008英寸),25规格(.134英寸)
    - Type J:1/6规格(.091±.012英寸),1/4规格(.134英寸)

    - 额定温度范围
    - Type Z:-55°C 至 +155°C
    - Type J:-55°C 至 +125°C

    - 最大电流
    - Type Z:1.5A(Z16)、2.5A(Z25)、15A(Z25Y)
    - Type J:8A(J1/6Z)、10A(J1/4Z)

    - 耐电压
    - 300V(Z16)、500V(Z25 和 Z25Y)、500V(J1/6Z 和 J1/4Z)
    - 电阻值
    - 小于等于20mΩ


    3. 产品特点和优势


    零欧姆跳线的主要特点是其非常低的电阻值,这使得它几乎不消耗能量。Type Z 零欧姆跳线通过涂覆保护层来提高可靠性,而Type J 则采用模制树脂来增强稳定性。此外,这些跳线均符合RoHS标准,适用于铅含量受限的应用场景。Type Z和Type J的不同构造使得它们能够适应不同的安装方式和需求。

    4. 应用案例和使用建议


    零欧姆跳线广泛应用于需要简单连接但又不需要额外负载的场合。例如,在电路板设计中,可以用来替代跳线或进行电路布局调整。使用时需注意避免因机械损伤导致的阻值变化,建议采用合适的包装形式以保证产品的长期稳定性能。对于高湿度或高温环境下的应用,需考虑增加防护措施以确保产品正常运行。

    5. 兼容性和支持


    零欧姆跳线与其他常见的电子元件具有良好的兼容性,能够方便地集成到现有系统中。制造商提供详细的文档和技术支持,包括包装和形成指南(请参阅附录C)。如果需要,还可以定制特殊长度的产品。

    6. 常见问题与解决方案


    - Q: 在高温环境下运行,电阻值是否会发生变化?
    - A: 不会。测试表明,即使在155°C的高温下,阻值也保持稳定。

    - Q: 如何处理机械应力的影响?
    - A: 设计了终端强度测试以确保在不同负载条件下的稳定性。
    - Q: 是否可以承受潮湿环境?
    - A: 产品经过溶剂抗性测试,确认在高湿度条件下仍能保持良好性能。

    7. 总结和推荐


    零欧姆跳线是一款设计精良、应用广泛的元件,适合多种应用场景。它们具有出色的电气性能和可靠性,特别适合于需要简易连接的电路设计。如果您正在寻找一种高效的电气连接解决方案,我们强烈推荐选择KOA Speer Electronics的零欧姆跳线。

Z25YCT52R参数

参数
电阻值
精度 -
额定功率 250mW
温度系数 -
长*宽*高 7.1mm(长度)
安装方式 通孔安装
包装方式 卷带包装

Z25YCT52R厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

Z25YCT52R数据手册

厂牌 PDF简要描述 下载
KOA 通孔电阻 KOA Z25YCT52R Z25YCT52R数据手册

Z25YCT52R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.207 ¥ 1.7492
10+ $ 0.0955 ¥ 0.8066
25+ $ 0.069 ¥ 0.5831
100+ $ 0.0391 ¥ 0.3304
250+ $ 0.0299 ¥ 0.2527
1000+ $ 0.0207 ¥ 0.1749
2500+ $ 0.0132 ¥ 0.1115
5000+ $ 0.0132 ¥ 0.1115
10000+ $ 0.0108 ¥ 0.0913
库存: 9127
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.74
