TLR2ATTD7L00F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 7mΩ ±1% 1W ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*450μm
供应商型号: TLR2ATTD7L00F
供应商: 云汉优选
标准整包数: 5000

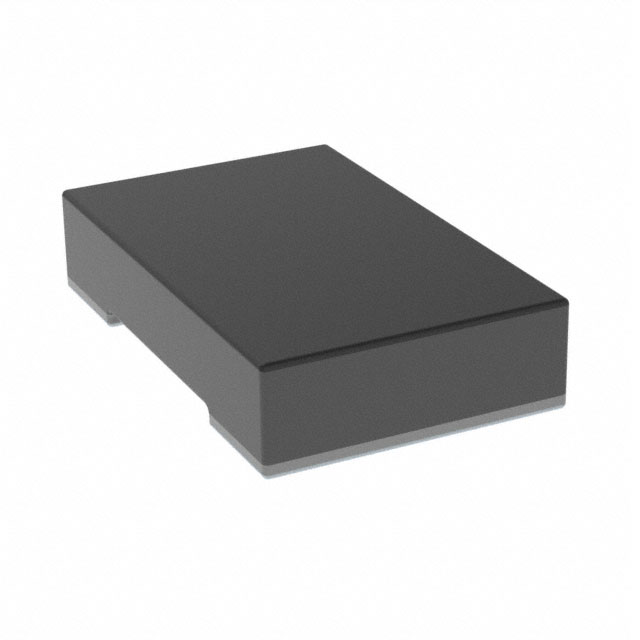

KOA 贴片电阻 TLR2ATTD7L00F

TLR2ATTD7L00F概述


    产品简介


    TLR2A:金属板芯片型低电阻电阻器
    TLR2A是一款小型表面贴装(SMD)金属板芯片型低电阻电阻器,主要用于电流检测。由于其超低的高度设计,它特别适合应用于移动电话和其他小型设备。此外,该电阻器具有高可靠性,其温度系数为±100 ppm/K,适合回流焊接工艺。产品符合欧盟RoHS标准,并通过了AEC-Q200认证。

    技术参数


    | 参数 | 规格 |

    | 类型 | SMD 型金属板低电阻电阻器 |
    | 额定功率 | 1 W |
    | 标称电阻范围 | 2mΩ 至 10mΩ |
    | 电阻容差 | ±1% |
    | 端子材料 | Ni/Sn |
    | 包装形式 | 4mm间距,7"刺孔纸 |
    | 温度系数(TCR) | ±100 ppm/K |

    产品特点和优势


    - 小巧轻便:尺寸为0805封装,适用于空间受限的应用场景。
    - 高可靠性:温度系数小,确保稳定性能。
    - 良好的焊锡耐久性:适合回流焊接,不适用于波峰焊接。
    - 符合环保要求:满足欧盟RoHS标准。
    - 耐用性强:通过了AEC-Q200测试,适用于汽车电子等领域。

    应用案例和使用建议


    应用案例:
    - 电流检测电路
    - 汽车电子系统
    - 通信设备
    使用建议:
    - 在进行回流焊接时,请遵循正确的焊接工艺,以避免热冲击对电阻器造成损害。
    - 在高功率应用中,注意按照规格书提供的降额曲线操作,以确保安全运行。

    兼容性和支持


    TLR2A设计上与大多数现代SMT制造流程兼容。制造商提供详尽的技术文档和支持服务,帮助客户了解并优化其使用体验。如有任何技术支持需求,可以通过官方联系方式获取帮助。

    常见问题与解决方案


    1. 问:在高温环境下运行时如何选择合适的电阻器?
    - 答:请参考手册中的温度变化曲线图,根据实际应用中的最高温度选择合适的电阻器型号,同时考虑额定功率的降额使用。
    2. 问:焊接过程中需要特别注意什么?
    - 答:确保焊接温度不超过260℃,并且保持在10到12秒内,以避免对电阻器造成热损伤。

    总结和推荐


    TLR2A金属板芯片型低电阻电阻器以其紧凑的设计、高可靠性及良好的温度稳定性,在多个应用场景中表现出色。尤其适合用于电流检测和小型电子设备中。其优秀的焊接耐久性和环境适应能力使其成为市场上的有力竞争者。总体来说,我们强烈推荐这款产品给那些追求高品质和高性能的工程师和设计师们。

TLR2ATTD7L00F参数

参数
电阻值 7mΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*450μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TLR2ATTD7L00F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

TLR2ATTD7L00F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA TLR2ATTD7L00F TLR2ATTD7L00F数据手册

TLR2ATTD7L00F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.8991
50000+ ¥ 0.8721
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 4495.5
