WK73S2HTTE4R70F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 4.7Ω ±1% 1W ±100ppm/℃ 1020 贴片安装 2.5mm*5mm*700μm
供应商型号: WK73S2HTTE4R70F
供应商: 国内现货
标准整包数: 250

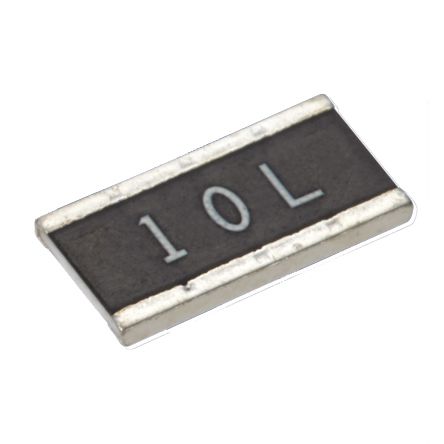

KOA 贴片电阻 WK73S2HTTE4R70F

WK73S2HTTE4R70F概述


    产品简介


    WK73S是一款宽终端类型的平板芯片电阻,适用于高可靠性需求的应用场合。这类电阻具有稳定的电阻值和较低的温度系数(TCR),使其广泛应用于各种电子设备中。WK73S的主要功能包括:提供精准的电阻值、高可靠性、耐高温能力及良好的热稳定性。其应用领域涵盖了通信设备、工业自动化、汽车电子以及消费电子等多个行业。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 0508, 0612, 1020, 1218, 1225 (以英寸为单位) |
    | 电阻范围 | 0.01Ω 至 976Ω (不同型号有不同的功率等级和尺寸) |
    | 额定功率 | 0.75W, 1W, 1.5W, 2W |
    | 最大工作电压 | 200V 或 400V(根据型号不同而异) |
    | 工作温度范围 | -55°C 至 +155°C |
    | 环境适应性 | 满足RoHS要求,无铅化处理 |

    产品特点和优势


    - 宽终端设计:WK73S采用了宽侧端子(反向几何)设计,提高了焊接稳定性和可靠性。
    - 高可靠性:其温度系数(TCR)仅为±100x10^-6/K,表现出极高的稳定性和精度。
    - 高可靠性与性能:WK73S在多个关键测试项目(如温度循环、振动测试等)中表现优异,满足了高可靠性的需求。
    - AEC-Q200认证:部分型号已获得AEC-Q200认证,适用于车用电子及其他高性能应用场景。
    - 环保材料:采用符合欧盟RoHS标准的无铅材料,减少了对环境的影响。

    应用案例和使用建议


    WK73S系列电阻在多种应用场景中展现出色的表现,例如在电信基站中作为电源管理模块的一部分,或者在工业控制系统中用于精确电流调节。使用时应注意以下几点:
    - 在高功耗环境下使用时,需特别关注散热情况,确保产品的终端部分温度不超过规定的最大值。
    - 对于需要满额定功率运行的场景,应遵循手册中的温度降额曲线进行操作,确保安全运行。
    - 在安装过程中,确保焊点牢固且避免机械应力,以提高长期稳定性。

    兼容性和支持


    WK73S系列产品可与其他标准电子元器件配合使用,无需特殊配置即可实现系统集成。KOASpeer提供了详尽的技术支持文档,包括产品手册、安装指南和技术咨询热线,帮助客户解决使用过程中的各种问题。此外,厂商还提供定制服务,可根据客户需求调整产品规格和封装形式。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 终端温度过高 | 减少负载或增加散热措施 |
    | 无法达到预期阻值 | 检查焊接质量,确认无虚焊或开路现象 |
    | 短时间内过载 | 按照手册中的过载试验条件进行验证 |
    | 温度循环测试失效 | 检查焊接点是否稳固,避免使用期间产生裂纹|

    总结和推荐


    综上所述,WK73S作为一种高性能的宽终端型平板芯片电阻,在诸多关键指标上都表现出色,无论是从技术参数还是从产品特性上看,都能很好地满足大多数高端电子应用的需求。对于追求高品质和高可靠性的项目,我们强烈推荐使用WK73S。同时,KOASpeer提供的全方位技术支持也将为用户的选型和应用过程提供强有力的支持。

WK73S2HTTE4R70F参数

参数
电阻值 4.7Ω
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 2.5mm*5mm*700μm
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WK73S2HTTE4R70F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

WK73S2HTTE4R70F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA WK73S2HTTE4R70F WK73S2HTTE4R70F数据手册

WK73S2HTTE4R70F封装设计

查看详情并下载
Symbol
Footprint
3D Model
