UR73V2ATTD75L0F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 75mΩ ±1% 500mW ±75ppm/℃ 0805 贴片安装 2mm*1.25mm*700μm
供应商型号: 2019-UR73V2ATTD75L0FTR-ND
供应商: Digi-Key
标准整包数: 5000

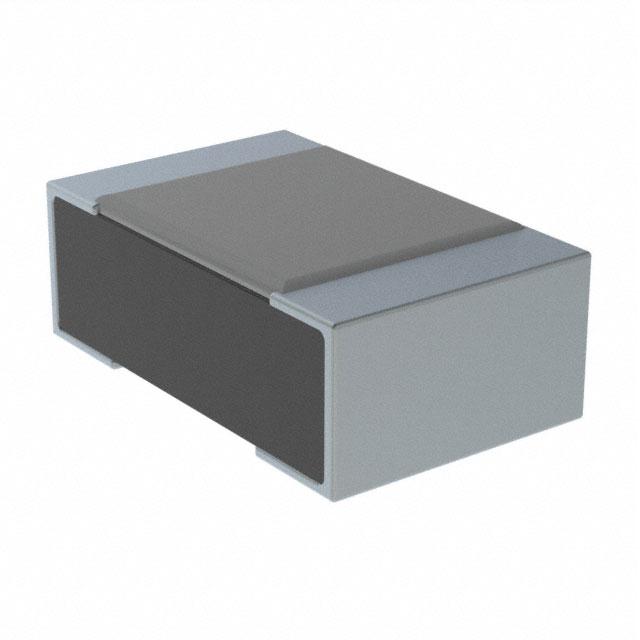

KOA 贴片电阻 UR73V2ATTD75L0F

UR73V2ATTD75L0F概述


    产品简介


    UR73V 和 UR73VD 是一款低阻值、低温度系数(TCR)的扁平贴片电阻。这些电阻主要用于电源供应、电机电路等应用中,作为电流检测用精密电阻。其主要功能包括高精度(±1%)、低阻值(≤100mΩ)以及出色的可靠性,适用于回流焊接工艺,并符合欧盟RoHS标准。

    技术参数


    - 电阻范围:10mΩ 至 100mΩ
    - 额定功率:
    - UR73V 2A:0.5W
    - UR73V 2B:0.5W 或 1W
    - 工作温度范围:-55°C 到 +155°C
    - 阻值公差:±1%
    - 温度系数(TCR):±75ppm/°C
    - 终端材料:镍电镀或锡电镀
    - 尺寸:1206(0.126英寸 × 0.063英寸)和 0805(0.079英寸 × 0.049英寸)

    产品特点和优势


    1. 高精度:±1% 的阻值公差确保了在电流检测中的准确性。
    2. 低阻值和低 TCR:适合电源和电机电路中的电流检测应用。
    3. 高可靠性:符合 AEC-Q200 测试标准,保证了其在严苛环境下的可靠性。
    4. 适用于多种焊接工艺:适合回流焊接和流动焊接。
    5. 环保:符合欧盟RoHS标准,无有害物质。

    应用案例和使用建议


    应用案例:
    - 电源供应:用于监测电源输出电流。
    - 电机电路:监测电机运行时的电流变化,确保电机安全运行。
    - 电池管理系统:用于电池充放电过程中的电流监控。
    使用建议:
    - 在高功率应用中,应严格按照厂家提供的降额曲线使用,以确保产品的长期稳定性和可靠性。
    - 环境温度较高时,应选择较大功率等级的型号,避免因过热导致损坏。
    - 对于电流检测应用,建议定期校准,以确保测量的准确性。

    兼容性和支持


    - 兼容性:UR73V 和 UR73VD 可与大多数常见的表面贴装设备兼容,便于集成到现有的电子产品中。
    - 支持和服务:制造商提供详尽的技术文档和应用指南,同时设有技术支持热线,为用户提供全面的支持服务。

    常见问题与解决方案


    1. 问题:在高温环境下工作时,温度升高导致性能下降。
    - 解决方案:遵循制造商提供的降额曲线,根据实际环境温度调整电阻的工作功率,避免过热。
    2. 问题:焊接过程中出现虚焊或短路。
    - 解决方案:确保焊接温度和时间符合要求,必要时可采用辅助工具进行检查和修复。
    3. 问题:阻值测量结果不准确。
    - 解决方案:定期校准测量设备,并在不同温度条件下进行验证,以确保测量结果的准确性。

    总结和推荐


    UR73V 和 UR73VD 以其高精度、低阻值、高可靠性等特点,在电流检测领域表现出色。适用于各种电源和电机电路,特别适合在恶劣环境条件下长期稳定工作。我们强烈推荐这款产品给需要高精度电流检测的应用场合。此外,厂商提供的全面支持和服务也使其成为用户的理想选择。

UR73V2ATTD75L0F参数

参数
电阻值 75mΩ
精度 ±1%
额定功率 500mW
温度系数 ±75ppm/℃
长*宽*高 2mm*1.25mm*700μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UR73V2ATTD75L0F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

UR73V2ATTD75L0F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA UR73V2ATTD75L0F UR73V2ATTD75L0F数据手册

UR73V2ATTD75L0F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1866 ¥ 1.5615
10000+ $ 0.1741 ¥ 1.4574
15000+ $ 0.1678 ¥ 1.404
25000+ $ 0.1605 ¥ 1.3436
35000+ $ 0.1562 ¥ 1.3075
50000+ $ 0.152 ¥ 1.2724
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 7807.5
