HV73V2BTTD4704F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 4.7MΩ ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: 19M-HV73V2BTTD4704F
供应商: 云汉优选
标准整包数: 1

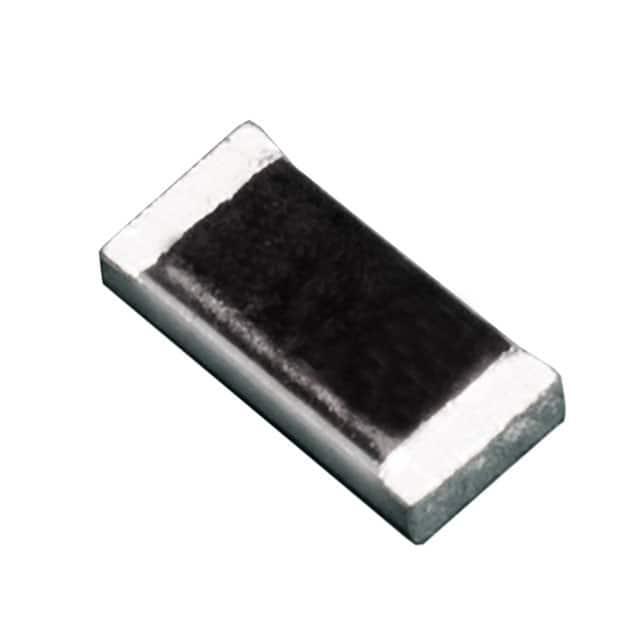

KOA 贴片电阻 HV73V2BTTD4704F

HV73V2BTTD4704F概述


    产品简介


    KOA Speer Electronics的HV73V系列扁平贴片电阻是专为高电压应用设计的产品,适用于汽车电子等领域。这些电阻在高温、高压环境中表现出色,能够满足严格的环境要求。主要类型包括1J(0.1W)、2A(0.25W)和2B(0.33W),其特点包括高可靠性和优异的电气特性。

    技术参数


    - 最大工作电压:最高可达1200V DC(具体视型号而定)
    - 额定功率:
    - 1J: 0.1W @ 70°C
    - 2A: 0.25W @ 100°C
    - 2B: 0.33W @ 115°C
    - 温度系数(TCR):1J:±100 ppm/°C;2A/2B:±200 ppm/°C
    - 耐压测试:最高过载电压可达1200V DC
    - 温度范围:-55°C至+155°C
    - 尺寸代码:
    - 1J:0603
    - 2A:0805
    - 2B:1206
    - 终端材料:锡镀层
    - 包装:7英寸4毫米间距穿孔纸带或托盘
    - 阻值范围:E-24/E-96 (±1%) 和 E-24 (±2%, ±5%)

    产品特点和优势


    1. 最大工作电压高:相比RK73系列,HV73V系列具有更高的最大工作电压,提升了可靠性。
    2. 适合流动和回流焊接:具备良好的焊接特性,方便装配。
    3. 符合欧盟RoHS标准:不含铅玻璃的电极、电阻元件和玻璃,符合环保要求。
    4. 适用于高可靠性的应用:如汽车电子等领域的高可靠性需求。
    5. 通过AEC-Q200测试:确保在汽车电子应用中的稳定性和可靠性。

    应用案例和使用建议


    应用案例:
    - 汽车电子控制单元(ECU)
    - 工业自动化设备
    - 高温环境下的电源转换器
    使用建议:
    - 在70°C以上的环境下使用时,根据手册中的降额曲线进行功率降额处理。
    - 使用前确认实际工作环境是否符合技术手册中规定的条件。
    - 在极端条件下,例如低温和高温冲击测试,应仔细检查产品的耐受能力。

    兼容性和支持


    - 兼容性:HV73V系列与其他高压应用场合的电子元器件兼容。
    - 支持和服务:KOA Speer Electronics提供详尽的技术支持,包括产品手册和在线资源。客户可通过技术支持热线和技术文档了解更多信息。

    常见问题与解决方案


    - 问题1:电阻在高温环境下的温度上升如何?
    - 解决方案:参照手册中的温度曲线图,按实际情况调整功率等级。

    - 问题2:过载情况下如何避免损坏?
    - 解决方案:严格按照手册中的规定操作,确保不超过额定的最大过载电压。

    总结和推荐


    综述:
    HV73V系列扁平贴片电阻在高压应用中表现卓越,其高可靠性和广泛的温度适应性使其成为汽车电子和其他高可靠性应用的理想选择。产品不仅通过了严格的AEC-Q200认证,还提供了详细的规格参数和技术支持。
    推荐:
    强烈推荐HV73V系列用于需要高压、高可靠性的场合。该系列产品具有广泛的应用前景和市场竞争力,对于追求高性能和高可靠性的用户来说,是一个不可多得的选择。

HV73V2BTTD4704F参数

参数
电阻值 4.7MΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HV73V2BTTD4704F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

HV73V2BTTD4704F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA HV73V2BTTD4704F HV73V2BTTD4704F数据手册

HV73V2BTTD4704F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4832
10+ ¥ 0.4781
30+ ¥ 0.4732
100+ ¥ 0.4684
300+ ¥ 0.4636
5000+ ¥ 0.459
库存: 4838
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 0.48
直接购买
加入购物车
