RN73H1ETTP1001F50

产品分类: 贴片电阻
厂牌: KOA
产品描述: 1KΩ ±1% 62.5mW ±50ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: 660-RN73H1ETP1001F50
供应商: Mouser
标准整包数: 1

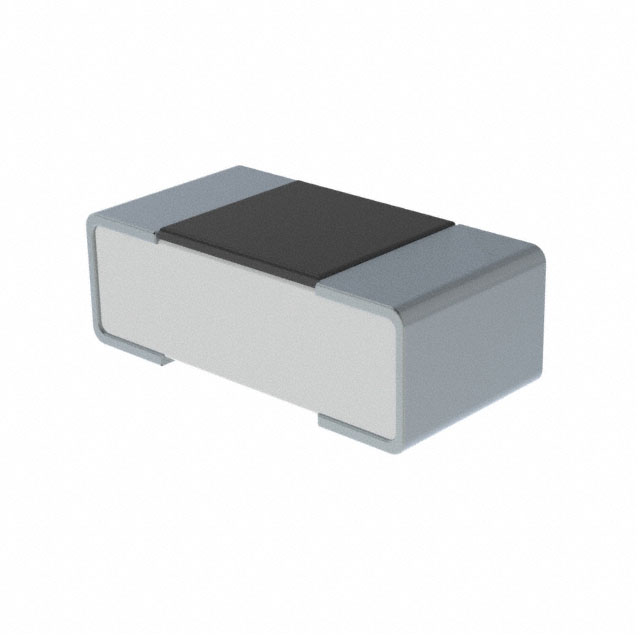

KOA 贴片电阻 RN73H1ETTP1001F50

RN73H1ETTP1001F50概述


    产品简介


    RN73H系列是长寿命精密薄膜扁平芯片电阻,特别设计用于汽车应用。这些电阻具有高可靠性,能够承受高温和恶劣环境,且符合欧盟RoHS要求。其主要功能在于提供高精度和稳定性,适用于各类高要求的电子设备。

    技术参数


    - 尺寸和构造
    - 尺寸:包括0402、0603、0805、1206和1210尺寸
    - 构造:陶瓷基板、金属膜电阻层、镍镀层、锡镀层和内部电极

    - 主要技术规格
    - 精度等级:±0.05%、±0.1%、±0.25%、±0.5%、±1.0%
    - 温漂系数(TCR):25°C时为±5 ppm/°C
    - 额定功率:1/10W (.10W)、1/8W (.125W)、1/4W (.25W)
    - 最大工作电压:75V至400V
    - 工作温度范围:-55°C 至 +155°C
    - 包装方式:卷带式(0402型号:7" 2mm间距穿孔纸;0603/0805/1206/1210型号:7" 4mm间距穿孔纸;0805/1206/1210型号:7" 塑料盘)

    产品特点和优势


    1. 高可靠性:经过AEC-Q200测试,能够在85°C下保持3000小时耐久性,精度变化不超过±0.1%。
    2. 高精度:提供±0.05%的高精度型号。
    3. 高稳定性:在高温环境下表现出色,能够在高温下保持精度和稳定。
    4. 改进的湿气抵抗力:通过玻璃封装层提高湿气抵抗力。
    5. 硫化抗性:通过ASTM B 809-95标准验证。
    6. 宽广的应用范围:适用于汽车电子、工业设备、测量仪器等多种领域。

    应用案例和使用建议


    应用案例
    - 汽车电子:广泛应用于汽车控制系统、传感器等关键部位,确保高可靠性和稳定性。
    - 工业设备:适用于工厂自动化设备,保障长期稳定的运行。
    - 测量设备:适合需要高精度测量的场合,如医疗设备和科研仪器。
    使用建议
    - 安装注意事项:在安装过程中要避免静电放电,特别是在使用1J、2A、2B和2E型号时,推荐使用超过1kV的防静电保护措施。
    - 清洗和处理:使用RMA焊锡和助焊剂,避免含有离子杂质的清洗方法,以防止腐蚀和电气短路。
    - 高压清洁:使用高压水枪清洁时,可能造成电极剥落,应提前进行评估。

    兼容性和支持


    - 兼容性:RN73H系列电阻与多种电路板兼容,适用于各种标准装配流程。
    - 支持和服务:KOA Speer Electronics提供全面的技术支持和售后服务,包括产品选型、安装指导和技术咨询。

    常见问题与解决方案


    1. 问题:电阻精度变化。
    - 解决方案:确保按照规定的安装和存储条件操作,避免暴露于极端温度和湿度环境中。

    2. 问题:静电损坏。
    - 解决方案:采取适当的防静电措施,确保在装配过程中使用的工具和材料具有良好的导电性能。

    总结和推荐


    RN73H系列电阻以其高精度、高稳定性和高可靠性,在多个应用领域中表现出色。它非常适合汽车电子、工业控制和其他对可靠性要求高的应用。建议用户在选择时充分考虑其技术参数和使用环境,确保发挥其最佳性能。

RN73H1ETTP1001F50参数

参数
电阻值 1KΩ
精度 ±1%
额定功率 62.5mW
温度系数 ±50ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RN73H1ETTP1001F50厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RN73H1ETTP1001F50数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RN73H1ETTP1001F50 RN73H1ETTP1001F50数据手册

RN73H1ETTP1001F50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1725 ¥ 1.4576
10+ $ 0.1472 ¥ 1.2438
50+ $ 0.13 ¥ 1.0981
100+ $ 0.1254 ¥ 1.0592
500+ $ 0.1034 ¥ 0.8737
1000+ $ 0.0929 ¥ 0.7848
5000+ $ 0.0842 ¥ 0.7118
10000+ $ 0.0756 ¥ 0.6388
库存: 12297
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.45
