RK73B2ATTD9R1J

产品分类: 贴片电阻
厂牌: KOA
产品描述: 9.1Ω ±5% 250mW ±200ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: 2019-RK73B2ATTD9R1JTR-ND
供应商: Digi-Key
标准整包数: 5000

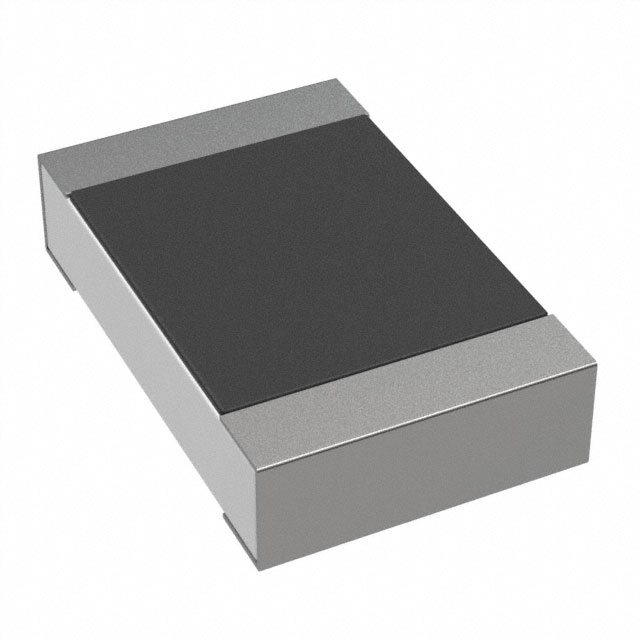

KOA 贴片电阻 RK73B2ATTD9R1J

RK73B2ATTD9R1J概述


    产品简介


    矩形片式电阻器(Flat Chip Resistors)
    矩形片式电阻器是一种小型、轻量的电子元件,广泛应用于各种领域,如车载设备、医疗设备、航空设备以及其他需要高可靠性、稳定性和精确性的场合。该产品的主要功能是提供可靠的电流限制和电压调节,以确保电路的正常运行。

    技术参数


    | 参数 | 描述 |

    | 型号 | RK73B |
    | 尺寸规格 | 01005, 0201, 0402, 0603, 0805, 1206, 1210, 2010, 2512 |
    | 额定功率 | 0.03W, 0.05W, 0.1W, 0.125W, 0.25W, 0.5W, 0.75W, 1W, 2W |
    | 额定环境温度 | 70℃ |
    | 额定端子部温度 | 125℃ |
    | 电阻温度系数 (T.C.R.) | ±200至±400 ppm/°C |
    | 电阻值范围 | 1Ω~1MΩ, 10Ω~10MΩ |
    | 最高使用电压 | 20V, 25V, 50V, 75V, 100V, 150V, 200V, 400V |
    | 试验标准 | IEC 60115-8, JIS C 5201-8, EIAJ RC-2134C |

    产品特点和优势


    1. 小型轻量:便于集成到紧凑的空间中,节省电路板空间。
    2. 耐热性和耐候性优异:采用金属釉厚膜技术,确保长期稳定性。
    3. 三层电极结构:具备高稳定性和高信赖性。
    4. 支持多种封装方式:适用于自动贴装机的贴装和散装包装。
    5. 环保材料:端子无铅电镀,符合欧盟RoHS标准。
    6. 高可靠性认证:AEC-Q200认证,适用于汽车等严苛应用。

    应用案例和使用建议


    应用案例:
    - 车载设备:作为电流限制器和稳压器,确保电路在极端温度下的稳定运行。
    - 医疗设备:提供高精度的电阻值,确保医疗设备的准确度。
    - 航空设备:满足严格的可靠性和稳定性要求。
    使用建议:
    - 在选择电阻器时,应考虑实际工作环境的温度和电压需求。
    - 在高温环境中使用时,应参考负荷减轻特性曲线,适当降低功率额定值。
    - 设计时应注意环境温度和负载的频繁变化对产品的影响,特别是在使用W2H、W3A、W3A2型号时。

    兼容性和支持


    - 兼容性:适用于多种自动贴装机和焊接工艺,包括回流焊和波峰焊。
    - 支持:提供详尽的技术文档和售后服务,用户可通过制造商的官网获得更多信息和支持。

    常见问题与解决方案


    1. 问:产品是否会因为温度变化而发生失效?
    - 答:产品具有良好的热稳定性,但在极端环境下可能会受到影响。建议参考负荷减轻特性曲线来选择合适的电阻器。

    2. 问:如何处理电阻器的焊接过程?
    - 答:遵循制造商提供的焊接指导,确保焊接质量。对于高功率应用,要注意散热条件,避免温度过高导致失效。

    总结和推荐


    总结:
    RK73B矩形片式电阻器凭借其小型轻量、高稳定性、耐热性和高信赖性等优点,在多个关键应用领域表现出色。它通过了严格的测试标准和认证,是一款值得信赖的高性能产品。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐RK73B矩形片式电阻器用于需要高可靠性和高精度的电路设计中。用户在使用前应仔细阅读技术手册,并遵循制造商的建议,以确保最佳性能和长久使用寿命。

RK73B2ATTD9R1J参数

参数
电阻值 9.1Ω
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RK73B2ATTD9R1J厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

RK73B2ATTD9R1J数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA RK73B2ATTD9R1J RK73B2ATTD9R1J数据手册

RK73B2ATTD9R1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0069 ¥ 0.058
10000+ $ 0.0061 ¥ 0.0516
15000+ $ 0.0055 ¥ 0.0457
25000+ $ 0.0051 ¥ 0.0424
35000+ $ 0.0049 ¥ 0.0404
50000+ $ 0.0047 ¥ 0.0386
125000+ $ 0.0042 ¥ 0.0346
250000+ $ 0.0039 ¥ 0.0322
500000+ $ 0.0037 ¥ 0.0303
库存: 5000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 290
