HV732BTTD6803F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 680KΩ ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: HV732BTTD6803F
供应商: 国内现货
标准整包数: 5000

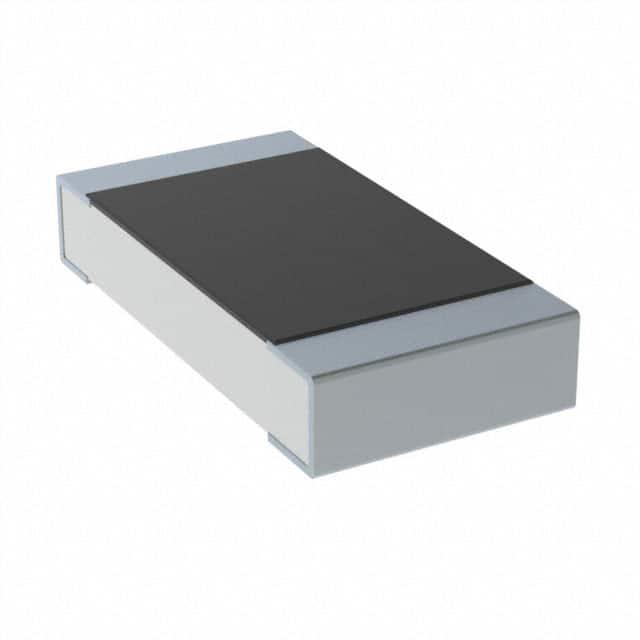

KOA 贴片电阻 HV732BTTD6803F

HV732BTTD6803F概述

    # HV73 高压用片式电阻器技术手册

    产品简介


    HV73 高压用片式电阻器是一种适用于高压环境的厚膜电阻器,主要用于满足高耐压需求的应用场合。相比通用型片状电阻器(RK73),HV73 系列显著提高了最大工作电压。它采用坚固的设计,能够承受回流焊和波峰焊工艺,且符合欧盟 RoHS 标准,适用于各种对稳定性要求较高的应用场景,例如照相机频闪灯、液晶背光灯及 AC 适配器等。

    技术参数


    以下为 HV73 高压用片式电阻器的技术规格和性能参数:
    - 类型:厚膜片式电阻器
    - 外形尺寸(Inch Size Code):
    - 1J(0603):1.6×0.8 mm
    - 2A(0805):2.0×1.25 mm
    - 2B(1206):3.2×1.6 mm
    - 2H(2010):5.0×2.5 mm
    - 3A(2512):6.3×3.1 mm
    - 额定功率:0.1W 至 1W
    - 额定电压:根据额定功率和电阻值计算或不超过表中最高使用电压,取小者
    - 电阻范围:10kΩ 至 51MΩ
    - 额定环境温度:70℃
    - 额定端子部温度:80℃ 至 105℃
    - 电阻温度系数(TCR):±100 ppm/K 至 ±200 ppm/K
    - 过载电压:1000V(DC)至 4000V(DC)
    - 操作温度范围:-55℃ 至 +155℃

    产品特点和优势


    1. 高耐压能力:HV73 系列比 RK73 系列提升了工作电压上限,适应高压场景的需求。
    2. 卓越的回流焊接能力:可以有效抵抗回流焊和波峰焊的高温工艺,确保安装可靠性。
    3. 符合环保法规:产品完全符合欧盟 RoHS 标准,环保无铅,安全可靠。
    4. 宽泛电阻值覆盖:提供从 10kΩ 到 51MΩ 的广泛阻值选择,满足不同电路设计需求。
    5. 良好的热稳定性和耐用性:适合极端温度条件下的工业级应用。

    应用案例和使用建议


    应用案例
    - 照相机频闪灯:HV73 阻值精准且耐高压,适合提供稳定的脉冲电流控制。
    - 液晶背光灯:能够承载高频电压,提高照明稳定性。
    - AC 适配器:配合电源转换电路,提供高效电压调整。
    使用建议
    - 在高温环境下使用时,必须参考负荷减轻特性曲线降低额定功率,确保安全性。
    - 设计中需考虑热膨胀差异问题,尤其是对大型尺寸(如 2H/3A 类型)电阻器,要优化焊接区尺寸和安装基板散热能力。
    - 交流电压应用时,峰值电压不得超过 DC 过载电压,避免组件损坏。

    兼容性和支持


    - HV73 系列产品与其他常见电子元器件兼容良好,可轻松集成到各类模块中。
    - 制造商提供详尽的技术支持和售后服务,客户可通过官方渠道获取产品文档、技术支持以及相关培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接合部位开裂 | 调整焊接区域大小、增加焊料量或改进安装基板散热性。 |
    | 高温老化影响显著 | 在设计阶段预留足够裕度,使用具有更高温度稳定性的材料。 |
    | 过载电压超标 | 检查实际负载是否超出额定范围,并按负荷减轻特性曲线调整工作条件。 |

    总结和推荐


    HV73 高压用片式电阻器凭借其优异的耐压性能、可靠的焊接能力和广泛的电阻值覆盖范围,成为高压电子设备的理想选择。尤其在车载设备、医疗设备及工业控制领域,其表现出色。综上所述,HV73 是一款值得信赖的产品,强烈推荐给需要高性能厚膜电阻器的工程师和技术人员。
    通过本文,您可以全面了解 HV73 系列的特点、优势及其应用建议。无论是在新项目开发还是现有系统升级中,该产品都能提供稳定的性能支持。

HV732BTTD6803F参数

参数
电阻值 680KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HV732BTTD6803F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

HV732BTTD6803F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA HV732BTTD6803F HV732BTTD6803F数据手册

HV732BTTD6803F封装设计

查看详情并下载
Symbol
Footprint
3D Model
