HV732BTTD6804F

产品分类: 贴片电阻
厂牌: KOA
产品描述: 6.8MΩ ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: 3537662
供应商: 海外现货
标准整包数: 10

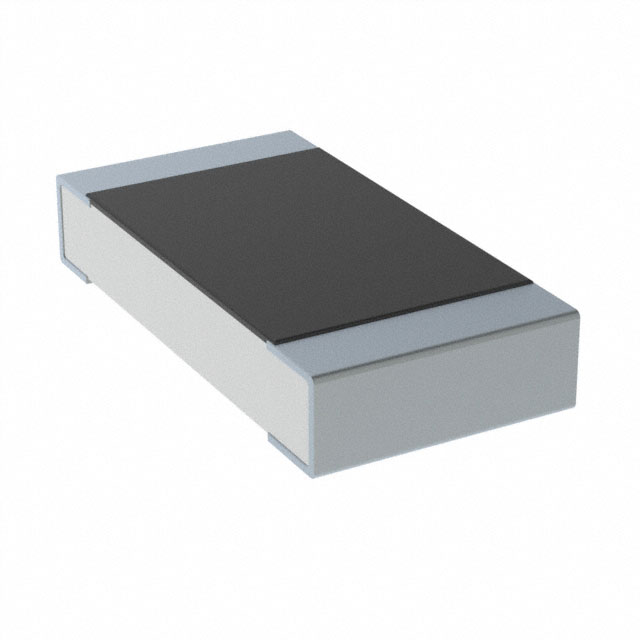

KOA 贴片电阻 HV732BTTD6804F

HV732BTTD6804F概述

    高压片式电阻器:HV73 系列技术手册

    1. 产品简介


    HV73 系列高压片式电阻器是专为需要高耐压和高性能的场合设计的元件。它具备出色的回流焊和波峰焊适应性,符合欧盟 RoHS 指令。该电阻器主要应用于相机频闪灯、液晶背光灯、AC 适配器等场合。其核心技术在于通过特殊的厚膜工艺实现了高耐压,使其成为车载设备、医疗设备、航空设备等高可靠性需求领域的理想选择。

    2. 技术参数


    | 参数 | 值 |

    | 型号 | HV73 |
    | 产品规格 | 1J(0603),2A(0805),2B(1206),2H(2010),3A(2512) |
    | 额定功率 | 0.1W (1J),0.25W (2A/2B),0.5W (2H),1W (3A) |
    | 最大使用电压 | 350V (1J),400V (2A),800V (2B),2000V (2H),3000V (3A) |
    | 电阻值范围 | 10kΩ~10MΩ (1J),100kΩ~10MΩ (2A/2B),100kΩ~10MΩ (2H),43kΩ~10MΩ (3A) |
    | 工作温度范围 | -55℃~+155℃ |

    3. 产品特点和优势


    - 高耐压:相较于常规片式电阻,HV73 的最大使用电压显著提高。
    - 良好的焊接适应性:适合回流焊和波峰焊,保证安装过程中的稳定性。
    - 符合 RoHS 规范:无有害物质,环保可靠。
    - 广泛的应用领域:适用于汽车、医疗、航空等领域,尤其是在涉及人身安全或重大损失的设备中。

    4. 应用案例和使用建议


    HV73 系列电阻器在多个应用中表现出色,特别是在高可靠性要求的场合。例如,在汽车电子系统中,HV73 系列可用于车载电源转换器,确保在严苛环境中依然能够稳定工作。对于需要高稳定性的传感器网络,HV73 系列也可以提供可靠的电压分压支持。
    使用建议:
    - 在高温环境下使用时,要严格按照额定功率降额曲线操作,避免因过热导致失效。
    - 在焊接过程中,要注意热应力对组件的影响,尤其是大型型号,可能需要采用专门的焊接技术和材料来增强可靠性。

    5. 兼容性和支持


    HV73 系列电阻器与其他常见的片式电阻器和相关电子元件具有良好的兼容性,适用于各种标准电路设计。制造商提供了详尽的技术支持文档和售后保障,确保用户能够顺利集成和维护产品。

    6. 常见问题与解决方案


    - 问题:最高过载电压是否适用于交流电压?
    解决方案:最高过载电压适用于直流电压。交流电压下,峰值电压不应超过最高过载电压。
    - 问题:如何应对环境温度变化?
    解决方案:根据温度循环测试结果,小型型号如 1J~2B 较少发生裂纹,而 2H 和 3A 型号在大温度变化和频繁开关负载的情况下容易产生裂纹。设计时应考虑散热和热应力影响。

    7. 总结和推荐


    综上所述,HV73 系列高压片式电阻器凭借其高耐压、广泛的适用性和良好的环境适应性,在汽车、医疗、航空等行业中有着卓越的表现。推荐在需要高可靠性和稳定性的重要应用场合中使用。对于设计者来说,需严格遵循制造商的建议,确保产品的长期可靠运行。

HV732BTTD6804F参数

参数
电阻值 6.8MΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HV732BTTD6804F厂商介绍

KOA公司是一家在特定领域内具有专业知识和经验的企业。以下是对KOA公司及其主营产品分类和应用领域的简要介绍:

1. 公司简介:
KOA公司专注于提供高质量的产品和服务,致力于满足客户需求并推动行业发展。

2. 主营产品分类:
- 工业自动化:包括传感器、控制器和执行器等,用于提高生产效率和自动化水平。
- 精密仪器:涉及测量和测试设备,确保精确度和可靠性。
- 环保技术:提供节能减排和污染控制解决方案,支持可持续发展。
- 医疗设备:包括诊断和治疗设备,致力于提高医疗服务质量。

3. 应用领域:
KOA的产品广泛应用于制造业、能源、医疗保健、环境监测等多个行业。

4. 公司优势:
- 技术创新:持续投入研发,拥有多项专利技术。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户支持。
- 全球网络:拥有广泛的国际合作伙伴和分销网络。

KOA公司通过不断创新和优化产品,为客户提供高效、可靠的解决方案,以满足不断变化的市场需求。

HV732BTTD6804F数据手册

厂牌 PDF简要描述 下载
KOA 贴片电阻 KOA HV732BTTD6804F HV732BTTD6804F数据手册

HV732BTTD6804F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.975
100+ ¥ 0.8234
500+ ¥ 0.7905
1000+ ¥ 0.7378
2500+ ¥ 0.7246
5000+ ¥ 0.7115
25000+ ¥ 0.7115
50000+ ¥ 0.7115
库存: 11601
起订量: 60 增量: 0
交货地:
最小起订量为:10
合计: ¥ 9.75
