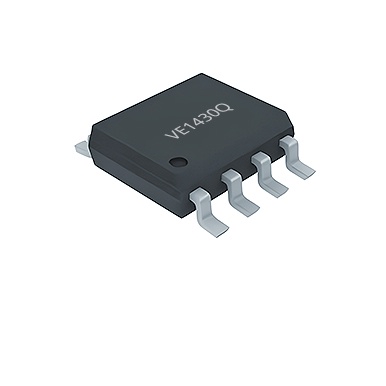

VE1430Q1VA3RADJ

产品分类: LDO稳压器
产品描述: 40V 300mA ⾼压低静态电流线性稳压器,40V 307mA ?压低静态电流线性稳压器
供应商型号: VE1430Q1VA3RADJ MSOP8
供应商: 国内现货
标准整包数: 4000
SEMIMENT/上海赛卓电子 LDO稳压器 VE1430Q1VA3RADJ

VE1430Q1VA3RADJ概述

    VE1430Q 高压宽输入范围低压差线性稳压器技术手册

    1. 产品简介


    VE1430Q 是一款高性能的高压宽输入范围、低压差、低静态电流的线性稳压器。它适用于汽车和工业应用、电池供电设备、超低功耗微控制器以及医学影像等领域。VE1430Q 提供固定输出电压(如 3.3V 和 5.0V)和可调输出电压(1.25V 至 24V),具有高可靠性、易于集成和卓越的性能。

    2. 技术参数


    - 输入电压范围: 3V 至 40V
    - 静态电流: 最低至 8µA
    - 固定输出电压: 3.3V 和 5.0V
    - 可调输出电压范围: 1.25V 至 24V
    - 输出电流: 最大 300mA
    - 输出电流限制: 310mA
    - 过温保护: 165°C(热关断)
    - 热关断滞后: 20°C
    - 封装形式: SOIC8-EP, MSOP8-EP 和 SOT223

    3. 产品特点和优势


    VE1430Q 具有以下独特功能和优势:
    - 宽输入电压范围: 适应广泛的输入电压需求,尤其适合电池供电设备。
    - 低静态电流: 静态电流仅为 8µA,非常适合低功耗应用场景。
    - 热保护和过流保护: 提供全面的保护机制,确保系统稳定可靠。
    - 电源正常指示功能: 内置电源正常指示(PG)和可编程延迟时间(PGDL),适用于电源时序处理或微控制器复位。
    - 通过汽车等级 AEC-Q100 Grade1 验证: 符合严格的汽车电子标准,确保高度可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 汽车电子: 用于车载ECU、传感器和执行器的电源管理。
    - 工业自动化: 为PLC、变频器和其他控制设备提供稳定的电源。
    - 医学影像: 稳定的电源供应,保障设备性能。
    使用建议:
    - 在选择外部反馈电阻时,应确保分压电阻满足输出电压要求,避免因阻值不当导致输出电压偏差。
    - 使用1µF至10µF的输入电容,以改善线路瞬态响应;选择1µF至22µF的输出电容,以提高负载瞬态响应并降低噪声。
    - 采用高频旁路电容,减少高频电流回路面积,从而降低高频噪声。

    5. 兼容性和支持


    VE1430Q 支持多种封装形式,包括 SOIC8-EP, MSOP8-EP 和 SOT223。其与常见的电路设计标准兼容,方便集成到现有系统中。厂商提供了详细的技术文档和应用指南,以支持用户在项目开发过程中使用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确认外部反馈电阻阻值正确,检查输入和输出电容是否符合推荐规格。 |
    | 静态电流过高 | 检查电路是否受到其他电源或负载的影响,确认外部反馈电阻未引入额外负载。 |
    | 热保护触发频繁 | 确保散热良好,检查电路布局是否合理,地和EPAD热焊盘应连接到接地平面。 |

    7. 总结和推荐


    VE1430Q 是一款集高性能和高可靠性于一体的线性稳压器,适用于多种严苛的应用场景。其宽输入电压范围、低静态电流和丰富的保护功能使其在市场上具有较高的竞争力。推荐用户在设计需要高稳定性和高可靠性电源的应用时选用 VE1430Q。

VE1430Q1VA3RADJ参数

参数
最小输入电压 -
纹波抑制-PSRR -
Iq-静态电流 -
输出电流 -
最大输出电压 -
稳压器数量 -
最小输出电压 -
负载调节 -
最大输入电压 -
极性 -
输出类型 -
线路调节 -
最大压差@电流 -
通用封装 MSOP-8

VE1430Q1VA3RADJ厂商介绍

赛卓电子科技(上海)股份有限公司成立于2011年,总部位于上海,并在杭州、西安、深圳、嘉善等地设有研发中心、销售中心和车规级封装厂。赛卓电子是国内最早面向汽车电子的集成电路(IC)设计公司之一,致力于为客户提供完整的车规级芯片解决方案,主要产品包括传感器芯片、电源管理芯片、电机驱动芯片及其它高性能数模混合芯片等,广泛应用于汽车电子、消费电子、工业控制等领域。

SemiMEnt公司的产品广泛应用于以下领域:
- 汽车电子:动力总成、底盘电子、车身电子、热管理系统、三电系统、智能座舱。
- 替代交通:电动二轮/三轮、无人机、农机。
- 工业和机器人:电动工具、工业电机、机器人、三表、其他。
- 智能家居:大型家电、小型家电、电动家具
- 消费电子:电脑周边、手机周边、个人护理

SemiMEnt公司的优势在于:
- 成熟完善的产品系列不断迭代、创新产品。
- 拥有车规级封装厂坐落于中国嘉善。提供车规级晶圆测试,车规级封装和车规级成品测试全流程一站式服务。
- 拥有稳固无忧的国产化供应链。

速度传感器IC
轮速传感器、变速箱传感器、凸轮轴传感器、曲轴传感器、齿轮编码器
磁性位置传感器IC
单极开关霍尔、双极开关霍尔、全极开关霍尔、双路开关霍尔、线性霍尔
电流传感器IC
可编程线性霍尔、单片式电流传感器
角度传感器IC
电感式角度传感器、磁性角度传感器
电机编码器IC
磁性电机编码器、电感式电机编码器
电机驱动IC
直流有刷电机驱动、直流无刷电机驱动、步进电机驱动、单片机MCU、其他
电源管理IC
线性稳压器LDO、开关转换器DC/DC、升压/降压控制器DC/DC、升降压控制器DC/DC
其他数模混合IC
运算放大器、接口电路

VE1430Q1VA3RADJ数据手册

厂牌 PDF简要描述 下载
SEMIMENT/上海赛卓电子 LDO稳压器 SEMIMENT/上海赛卓电子 VE1430Q1VA3RADJ VE1430Q1VA3RADJ数据手册

VE1430Q1VA3RADJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
