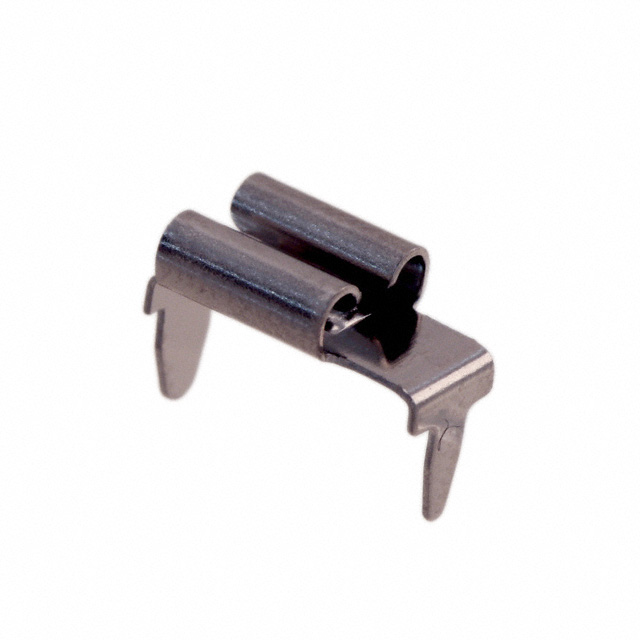

3571

产品描述: Quick Connect Terminal Brass Tin Nickel
供应商型号: 36-3571-ND
供应商: Digi-Key
标准整包数: 1
KEYSTONE ELECTRONICS 端子 - 快速连接/快速断开端子 3571

3571概述

    PC QUICK-FIT FEMALE TERMINALS 技术手册

    1. 产品简介


    PC QUICK-FIT FEMALE TERMINALS(快速插接式母端子)是一系列用于电线与电线连接的电子元器件。该系列产品具有广泛的接受能力,可以适配不同尺寸和厚度的公端子(0.110英寸至0.500英寸),满足多种电气连接需求。它们广泛应用于汽车、家电、工业控制和通讯设备等领域。

    2. 技术参数


    以下是PC QUICK-FIT FEMALE TERMINALS的技术参数汇总:
    | 参数 | 规格 |

    | 接受公端子尺寸(垂直进入) | 0.110英寸 (2.8 mm) / 0.187英寸 (4.8 mm) |
    | 接受公端子尺寸(水平进入) | 0.110英寸 (2.8 mm) / 0.205英寸 (5.2 mm) / 0.250英寸 (6.4 mm) |
    | 镀层材料 | 黄铜镀锡镍合金 |
    | 额定电流 | 15安培 @ 500伏交流电 |
    | 材料厚度 | 0.012英寸 (0.30 mm) / 0.016英寸 (0.41 mm) / 0.020英寸 (0.51 mm) / 0.032英寸 (0.81 mm) |
    | 包装规格 | 卷带包装:24mm宽,8mm间距,13英寸盘(每盘2000个)|

    3. 产品特点和优势


    - 多尺寸兼容性:支持多种公端子尺寸,适用于不同类型的电线连接。
    - 高可靠性:采用黄铜镀锡镍合金材料,确保长时间使用的稳定性与可靠性。
    - 低插入力设计:提供低插入力设计,方便快捷地进行安装。
    - 额定电流高:额定电流为15安培,可满足大部分应用场景的需求。
    - 多样化包装:提供卷带包装和散装两种选择,方便用户根据需要进行选择。

    4. 应用案例和使用建议


    - 汽车制造:在汽车线路板和连接线束中使用,提供可靠的连接解决方案。
    - 家用电器:适用于洗衣机、空调、冰箱等家电产品的内部布线。
    - 工业设备:在工厂自动化控制系统中作为连接部件使用。
    - 通讯设备:如服务器机柜内布线系统,提高系统整体可靠性和可维护性。
    使用建议:
    - 在使用时应注意保证电线端子尺寸匹配,避免因尺寸不一致导致接触不良。
    - 安装过程中要确保端子稳固无松动,以防接触电阻增大影响信号传输。

    5. 兼容性和支持


    该产品能够兼容不同尺寸的公端子,适用范围广泛。厂商提供技术支持,包括安装指导和技术咨询,确保用户能够顺利使用该产品。

    6. 常见问题与解决方案


    1. 端子无法牢固固定:检查端子尺寸是否匹配,如匹配则需检查是否有异物阻碍,或者尝试更换新的端子。
    2. 连接处发热:检查电线与端子之间的接触是否良好,是否有腐蚀现象。若存在问题,应及时更换端子或清理腐蚀部分。
    3. 额定电流超载:确保所用的电线和端子符合规定的额定电流,避免电流过大导致过热。

    7. 总结和推荐


    PC QUICK-FIT FEMALE TERMINALS凭借其多尺寸兼容性、高可靠性、低插入力设计以及多样化的包装方式,成为市场上一款优秀的产品。其广泛的应用场景使其在多个领域都有着显著的优势。我们推荐此产品用于需要高质量电气连接的场合,无论是汽车制造、家用电器还是工业设备。

3571参数

参数
长*宽*高 10.16mm*5.64mm*500μm
安装方式 通孔安装
零件状态 在售
包装方式 散装

3571厂商介绍

Keystone Electronics是一家全球领先的电子元件分销商,专注于提供电子元件和解决方案。公司主营产品包括电池座、电池扣、电池接触片、电池盒、电池盖、电池线、电池开关、电池连接器等。这些产品广泛应用于消费电子、汽车电子、医疗设备、工业控制、通信设备等领域。

Keystone Electronics的优势在于:

1. 产品种类丰富:提供多种规格和类型的电池座、电池扣等产品,满足不同客户的需求。

2. 质量可靠:严格把控产品质量,确保产品性能稳定、可靠。

3. 快速响应:拥有专业的技术支持团队,能够快速响应客户需求,提供解决方案。

4. 一站式服务:提供从选型、采购到技术支持的一站式服务,为客户节省时间和成本。

5. 良好的客户口碑:凭借优质的产品和服务,赢得了广泛的客户认可和好评。

3571数据手册

厂牌 PDF简要描述 下载
KEYSTONE ELECTRONICS 端子 - 快速连接/快速断开端子 KEYSTONE ELECTRONICS 3571 3571数据手册

3571封装设计

查看详情并下载
Symbol
Footprint
3D Model
