首页  >  产品百科  >  0201WMF510KTEE

0201WMF510KTEE

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 5.1Ω ±1% 50mW -100ppm/℃~350ppm/℃ 0201 贴片安装
供应商型号: 11M-0201WMF510KTEE
供应商: 云汉优选
标准整包数: 100

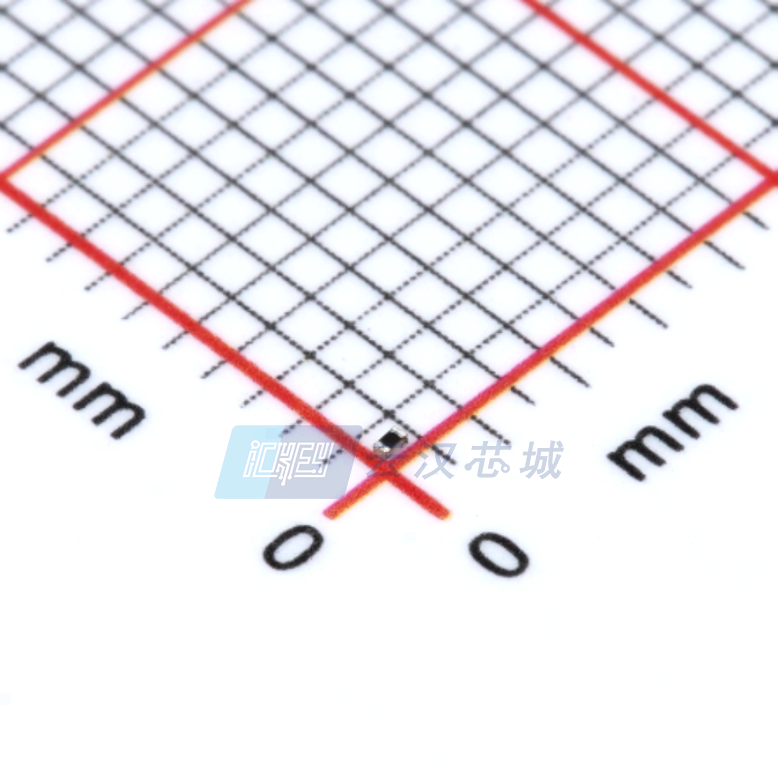

UNI-ROYAL 贴片电阻 0201WMF510KTEE

0201WMF510KTEE概述


    产品简介


    Thick Film Chip Resistors
    Thick Film Chip Resistors是电子元件中的重要组成部分,广泛应用于各种电子设备中。这些电阻器由Uniroyal Electronics Global Co., Ltd.生产,其尺寸多样,从01005到2512系列,可以满足不同应用场景的需求。这类电阻器的主要功能是在电路中提供固定的电阻值,帮助控制电流并确保电路的稳定运行。它们适用于导航系统(如GPS)、移动电话、电信设备、个人数字助理(PDA)、机顶盒、计量设备等多个领域。

    技术参数


    以下是该系列厚膜片式电阻器的技术规格:
    - 尺寸:01005, 0201, 0402, 0603, 0805, 1206, 1210, 1812, 2010, 2512。
    - 功率等级:从1/32瓦特到1瓦特。
    - 容差:±0.5%, ±1%, ±2%, ±5%。
    - 阻值范围:
    - 01005: 10Ω-10MΩ
    - 0201: 1Ω-10MΩ
    - 0402: 1Ω-10MΩ
    - 0603: 0.01Ω-10MΩ
    - 0805: 0.01Ω≤R<0.1Ω
    - 1206: 0.01Ω≤R<0.1Ω
    - 1210: 0.01Ω-10MΩ
    - 1812, 2010, 2512: 0.01Ω-10MΩ
    - 最大工作电压:根据型号不同,从15V到200V不等。
    - 过载电压:通常为最大工作电压的2.5倍或指定的最大过载电压,以较小者为准。
    - 温度系数:阻值随温度变化的敏感度,根据不同型号从±100 PPM/℃到±600 PPM/℃不等。
    - 包装类型:卷带包装(Tape/Reel),每卷数量从5000个到20000个不等。

    产品特点和优势


    1. 体积小重量轻:适合现代电子设备小型化趋势。
    2. 成本效益高:能够降低装配成本,并能与贴装机匹配使用。
    3. 多种焊锡方式兼容:适合波峰焊和回流焊工艺。
    4. 高可靠性:具有良好的稳定性,能够在广泛的温度范围内工作,确保长时间的可靠性能。
    5. 广泛的阻值选择:从几毫欧姆到数兆欧姆,满足各种需求。
    6. 高精度:可提供±0.5%的高精度,适用于需要精密控制的应用场合。

    应用案例和使用建议


    应用案例:
    - 在导航系统(如GPS)中,用于精确测量位置和距离。
    - 在移动电话中,用于电源管理和信号处理。
    - 在电信设备中,作为分压器和负载平衡的关键组件。
    - 在个人数字助理(PDA)中,用于调节电池管理电路。
    使用建议:
    - 选择合适的型号和阻值范围,确保满足电路设计要求。
    - 注意环境条件,避免在极端温度和湿度下使用,以延长使用寿命。
    - 正确安装和焊接,避免机械损伤,确保焊接质量。

    兼容性和支持


    这些厚膜片式电阻器与其他电子元件兼容良好,适合与现代电子设备中的各类电路板匹配使用。制造商提供了详尽的技术支持,包括安装指南、使用说明和售后维护服务,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    1. 问题:阻值不稳定。
    - 解决方案:检查电路环境,确保无外部干扰;更换合适型号的电阻器。
    2. 问题:过热损坏。
    - 解决方案:确认所选型号的工作电压和功率等级,确保不超过额定值;正确散热设计。
    3. 问题:焊接不良。
    - 解决方案:检查焊接设备和工艺参数;确认焊接温度和时间。

    总结和推荐


    Thick Film Chip Resistors以其小巧轻便、成本效益高和广泛适用性而备受青睐。这些电阻器拥有高精度和广泛阻值选择,能够在多种复杂环境下保持稳定性能。对于追求高可靠性的电子设备制造商来说,Thick Film Chip Resistors是一个值得信赖的选择。因此,强烈推荐在需要精密控制和可靠性的电子项目中采用这些电阻器。

0201WMF510KTEE参数

参数
电阻值 5.1Ω
精度 ±1%
额定功率 50mW
温度系数 -100ppm/℃~350ppm/℃
通用封装 0201
安装方式 贴片安装
应用等级 工业级

0201WMF510KTEE数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0201WMF510KTEE 0201WMF510KTEE数据手册

0201WMF510KTEE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0033
1000+ ¥ 0.0028
3000+ ¥ 0.0025
10000+ ¥ 0.0021
50000+ ¥ 0.002
库存: 14183
起订量: 100 增量: 15000
交货地:
最小起订量为:100
合计: ¥ 0.33
直接购买
加入购物车
