0805W8F4420T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 442 Ohms ±1% 1/8W ±100ppm/°C 0805
供应商型号: 11M-D-0805W8F4420T5E
供应商: 云汉优选
标准整包数: 100

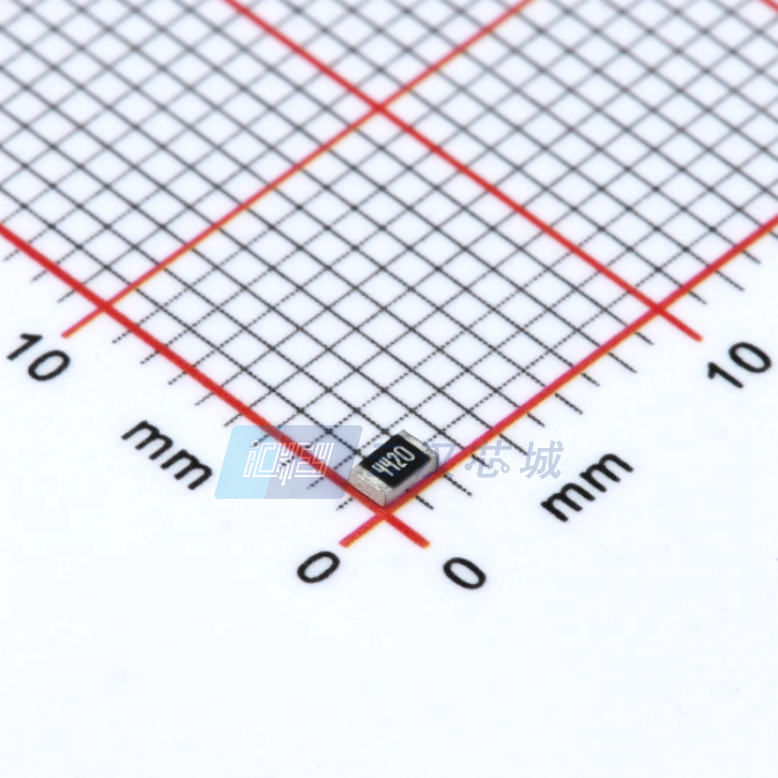

UNI-ROYAL 贴片电阻 0805W8F4420T5E

0805W8F4420T5E概述

    Thick Film Chip Resistors 技术手册解析

    1. 产品简介


    厚膜贴片电阻是专为各种电子产品设计的一种电子元器件。它包括多种尺寸,如01005、0201、0402、0603、0805、1206、1210、1812、2010和2512系列。这些电阻器具有小巧轻便的特点,适合波峰焊接和回流焊接工艺。其主要应用领域包括导航(GPS)、手机、电信、PDA、机顶盒、电表等。

    2. 技术参数


    - 尺寸与封装类型
    - 01005: 尺寸为0.40mm x 0.20mm x 0.13mm,适用于Bulk包装。
    - 0201: 尺寸为0.60mm x 0.30mm x 0.23mm,适用于Tape/Reel包装。
    - 0402: 尺寸为1.00mm x 0.50mm x 0.35mm,适用于Tape/Reel包装。
    - 0603: 尺寸为1.60mm x 0.80mm x 0.45mm,适用于Tape/Reel包装。
    - 0805: 尺寸为2.00mm x 1.25mm x 0.55mm,适用于Tape/Reel包装。
    - 1206: 尺寸为3.10mm x 1.55mm x 0.55mm,适用于Tape/Reel包装。
    - 1210: 尺寸为3.10mm x 2.60mm x 0.55mm,适用于Tape/Reel包装。
    - 1812: 尺寸为4.50mm x 3.20mm x 0.55mm,适用于Tape/Reel包装。
    - 2010: 尺寸为5.00mm x 2.50mm x 0.55mm,适用于Tape/Reel包装。
    - 2512: 尺寸为6.35mm x 3.20mm x 0.55mm,适用于Tape/Reel包装。
    - 功率额定值
    - 01005: 1/32W
    - 0201: 1/20W
    - 0402: 1/16W
    - 0603: 1/10W
    - 0805: 1/10W
    - 1206: 1/3W
    - 1210: 1/2W
    - 1812: 3/4W
    - 2010: 3/4W
    - 2512: 1W
    - 工作电压与温度范围
    - 最大工作电压和最大过载电压随尺寸不同而变化,例如01005的最大工作电压为15V,最大过载电压为30V。
    - 阻值范围
    - 01005: 10Ω-10MΩ
    - 0201: 1Ω-10MΩ
    - 0402: 1Ω-10MΩ
    - 0603: 0.01Ω-10MΩ
    - 0805: 0.01Ω-10MΩ
    - 1206: 0.01Ω-10MΩ
    - 1210: 0.01Ω-10MΩ
    - 1812: 0.01Ω-10MΩ
    - 2010: 0.01Ω-10MΩ
    - 2512: 0.01Ω-10MΩ

    3. 产品特点和优势


    - 小巧轻便:适用于各种小型化设备。
    - 高效能:适用于波峰焊接和回流焊接工艺。
    - 广泛应用:适合多种电子设备,如手机、电信、PDA等。
    - 高精度:具有±0.5%至±5%的精度范围。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于导航系统、移动电话、电信设备等。
    - 使用建议:建议根据具体应用需求选择合适的尺寸和阻值。对于波峰焊接,建议保持焊接温度在245℃±3℃,浸锡时间为2-3秒。

    5. 兼容性和支持


    - 兼容性:厚膜贴片电阻与主流SMT设备兼容。
    - 技术支持:提供详细的技术文档和应用指南,支持客户定制化需求。

    6. 常见问题与解决方案


    - 问题一:产品使用后阻值变化。
    - 解决方案:确保产品存放在15℃~35℃、湿度25%~75%的环境中,避免阳光直射、雨雪和腐蚀性气体。
    - 问题二:产品耐温性问题。
    - 解决方案:使用前确认电路板厚度大于1.6mm,若小于此厚度,需与公司确认并推荐更适合的产品。

    7. 总结和推荐


    - 优点:厚膜贴片电阻具有尺寸小巧、重量轻、精度高、适用性强等特点,非常适合现代电子产品的小型化趋势。
    - 推荐:基于其高性能和广泛应用范围,强烈推荐用于需要高精度和可靠性要求的应用场合。

0805W8F4420T5E参数

参数
电阻值 442Ω
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm(长度)*650μm(高度)
通用封装 0805
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0805W8F4420T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0805W8F4420T5E 0805W8F4420T5E数据手册

0805W8F4420T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0007
1000+ ¥ 0.0006
3000+ ¥ 0.0005
10000+ ¥ 0.0005
50000+ ¥ 0.0004
库存: 8894
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.07
