首页  >  产品百科  >  0603WAF5101T5E

0603WAF5101T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 5.1 kOhms ±1% 1/10W ±100ppm/°C 0603
供应商型号: 26M-0603WAF5101T5E
供应商: 云汉优选
标准整包数: 50

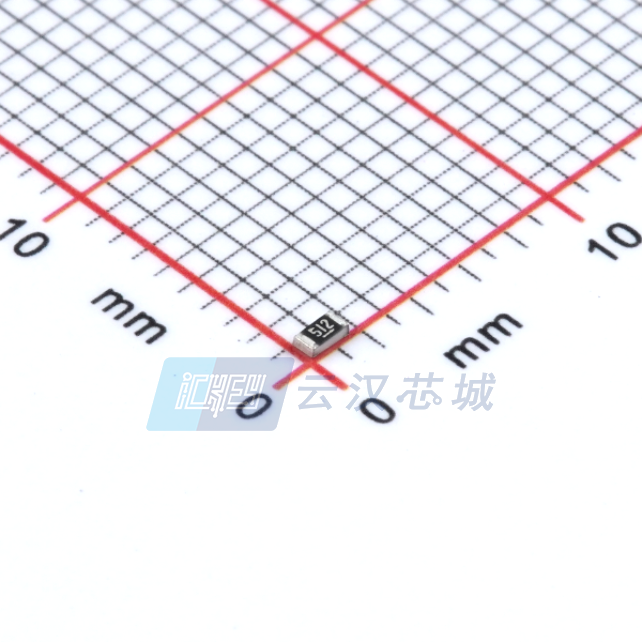

UNI-ROYAL 贴片电阻 0603WAF5101T5E

0603WAF5101T5E概述

    厚膜芯片电阻器技术手册

    产品简介


    厚膜芯片电阻器是UNI-ROYAL(瑞尔电子全球有限公司)生产的一种高精度电子元件。这些电阻器采用厚膜技术制造,具有小尺寸、轻重量的特点。其主要功能是为各种电子设备提供精确的电流控制和电压分配。它们适用于导航系统(如GPS)、移动电话、电信设备、个人数字助理(PDA)、机顶盒、计量仪器等多个领域。

    技术参数


    以下是根据技术手册提取的主要技术规格、性能参数和支持的电气特性及工作环境:
    - 尺寸范围:01005到2512系列,具体尺寸见下表
    - 功率等级:0.5W到1W
    - 温度系数:不同类型电阻器在不同阻值范围内的温度系数范围从±100ppm/℃到±600ppm/℃不等
    - 工作温度范围:-55℃~155℃
    - 额定电压:根据不同型号从15V到500V不等
    - 最大过载电压:根据不同型号从30V到500V不等
    - 绝缘耐压:最高达到1000V
    - 额定电流:根据型号从0.5A到10A不等
    - 焊接要求:适合波峰焊和回流焊
    - 存储条件:温度15℃~35℃,湿度25%~75%
    | 尺寸 | 功率 (W) | 额定电阻范围 |
    |
    | 01005 | 1/32 | 10Ω - 10MΩ |
    | 0201 | 1/20 | 1Ω - 10MΩ |
    | 0402 | 1/16 | 1Ω - 10MΩ |
    | 0603 | 1/10 | 0.01Ω - 10MΩ |
    | 0805 | 1/10 | 0.01Ω - 10MΩ |
    | 1206 | 1/3 | 0.01Ω - 10MΩ |
    | 1210 | 1/2 | 0.01Ω - 10MΩ |
    | 1812 | 3/4 | 0.01Ω - 10MΩ |
    | 2010 | 3/4 | 0.01Ω - 10MΩ |
    | 2512 | 1 | 0.01Ω - 10MΩ |

    产品特点和优势


    1. 小尺寸和轻重量:非常适合现代电子设备的小型化设计。
    2. 低组装成本:便于自动化装配线的操作。
    3. 宽广的工作温度范围:能够在极端温度环境下稳定工作。
    4. 高性能:高精度、低温度系数确保稳定性和可靠性。

    应用案例和使用建议


    1. GPS导航系统:利用其高精度的电阻值确保信号的准确传输。
    2. 移动电话:适合紧凑空间的设计需求,能够承受高温工作环境。
    3. 电信设备:能够在高速数据传输中保持稳定的阻值。
    使用建议:
    - 在焊接时注意温度和时间,避免过高的温度导致元件损坏。
    - 存储时需按照厂家推荐的温度和湿度条件,避免过高或过低的温度及湿度影响元件性能。

    兼容性和支持


    - 这些电阻器适用于大多数主流电路板设计,并且在组装过程中易于自动化。
    - 公司提供详尽的技术支持和售后服务,保证客户顺利使用产品。

    常见问题与解决方案


    1. 存储超过一年后焊锡性降低:
    - 解决方案:确保在存储时遵循厂家推荐的温度和湿度条件,如有需要可以定期检查产品的焊锡性。
    2. 存储环境不当导致性能下降:
    - 解决方案:将产品存放在无静电干扰、避免阳光直射、雨雪和腐蚀气体的环境中。

    总结和推荐


    总体评估:UNI-ROYAL生产的厚膜芯片电阻器凭借其高精度、稳定性和宽广的应用范围,成为市场上极具竞争力的产品。其在小型化设计、自动化装配和高温稳定性方面的表现尤为突出。
    推荐:鉴于其出色的性能和广泛的应用领域,我们强烈推荐UNI-ROYAL的厚膜芯片电阻器用于各类电子产品和设备中。

0603WAF5101T5E参数

参数
电阻值 5.1KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*450μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0603WAF5101T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0603WAF5101T5E 0603WAF5101T5E数据手册

0603WAF5101T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.0067
100+ ¥ 0.0052
500+ ¥ 0.0047
1000+ ¥ 0.0043
5000+ ¥ 0.0034
10000+ ¥ 0.0031
50000+ ¥ 0.0029
库存: 881230
起订量: 50 增量: 5000
交货地:
最小起订量为:50
合计: ¥ 0.33
