0805W8J0432T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 4.3 kOhms ±5% 1/8W ±100ppm/°C 0805
供应商型号: 14M-0805W8J0432T5E 0805
供应商: 云汉优选
标准整包数: 5000

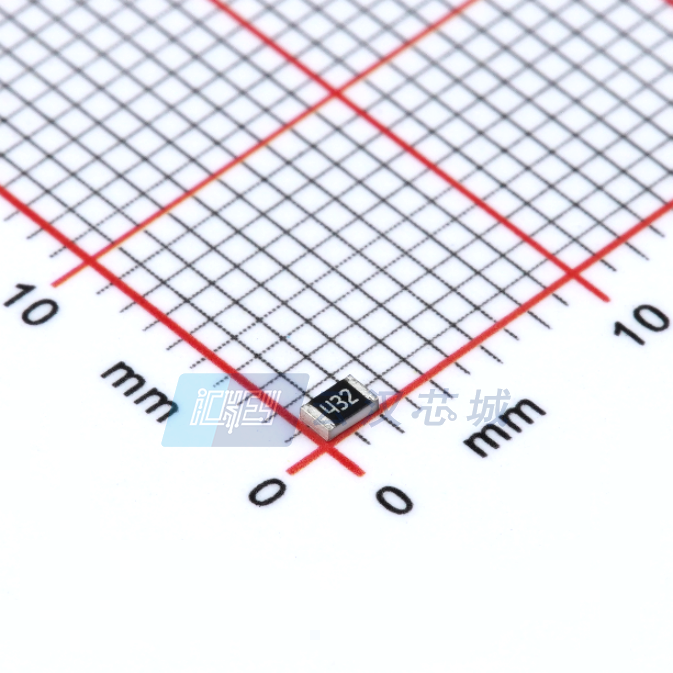

UNI-ROYAL 贴片电阻 0805W8J0432T5E

0805W8J0432T5E概述

    # Thick Film Chip Resistors 数据手册解析

    产品简介


    产品名称:厚膜芯片电阻
    系列:01005、0201、0402、0603、0805、1206、1210、1812、2010、2512系列
    制造商:Uniroyal Electronics Global Co., Ltd.
    总部地址:江苏省昆山市经济技术开发区龙腾路88号
    联系方式:电话:+86 512 5763 1411 / 22 /33;电子邮件:marketing@uni-royal.cn
    这些电阻器广泛应用于导航仪(GPS)、移动电话、电信设备、个人数字助理(PDA)、机顶盒、计量设备等领域。产品具有体积小、重量轻的特点,有助于减少装配成本并匹配贴装机器的需求。

    技术参数


    以下是这些厚膜芯片电阻的主要技术规格:
    | 类型 | 尺寸(mm) | 功率等级(W) | 工作电压范围(V) | 温度范围(℃) |

    | 01005 | 0.40×0.20×0.13 | 1/32 | ≤15 | -55~125 |
    | 0201 | 0.60×0.30×0.23 | 1/20 | ≤25 | -55~155 |
    | 0402 | 1.00×0.50×0.35 | 1/16 | ≤50 | -55~155 |
    | 0603 | 1.60×0.80×0.45 | 1/10或1/8 | ≤75或150 | -55~155 |
    | 0805 | 2.00×1.25×0.55 | 1/4或1/3 | ≤150或200 | -55~155 |
    | 1206 | 3.10×1.55×0.55 | 1/3或1/2 | ≤200 | -55~155 |
    | 1210 | 3.10×2.60×0.55 | 1/2 | ≤200 | -55~155 |
    | 1812 | 4.50×3.20×0.55 | 3/4或5/4 | ≤200 | -55~155 |
    | 2010 | 5.00×2.50×0.55 | 3/4或5/4 | ≤200 | -55~155 |
    | 2512 | 6.35×3.20×0.55 | 1W | ≤200 | -55~155 |
    电阻值范围:
    - 0.01Ω至10MΩ
    精度:±0.5%、±1%、±2%、±5%
    阻温系数(TCR):±200ppm/℃到±1500ppm/℃,具体根据电阻值和尺寸。

    产品特点和优势


    1. 尺寸多样化:提供从小到大多种尺寸,适合不同应用场景的需求。
    2. 高可靠性:在恶劣环境下仍能保持稳定性能,满足工业级标准。
    3. 宽工作温度范围:能够在极端温度下正常运行,适用于各种复杂环境。
    4. 高精度:低至±0.5%的误差保证了精准的电气性能。
    5. 兼容性强:可与其他品牌贴片电阻轻松替代,方便设计和维护。

    应用案例和使用建议


    典型应用
    - 导航仪:用于GPS定位模块中的信号处理电路。
    - 通信设备:手机、路由器等需要高性能的通信设备。
    - 消费电子:平板电脑、智能电视、音响系统等对小型化要求较高的设备。
    使用建议
    1. 选择合适型号:根据实际需求选择合适的电阻值和功率等级,确保能够承受最大工作电流和电压。
    2. 焊接注意事项:焊接时需控制好焊接温度(通常为245℃±3℃),避免过高的温度导致损坏。
    3. 环境适应性:长时间暴露于高湿度或高温环境中可能影响电阻性能,建议定期检查。

    兼容性和支持


    这些电阻器支持自动化贴片工艺,与主流贴装设备兼容。Uniroyal Electronics提供全面的技术支持和售后服务,包括样品申请、批量生产及定制化服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电阻值变化较大 | 调整焊接参数,如温度和时间。 |
    | 在高温环境中性能下降 | 使用更高耐温级别的电阻。 |
    | 长期使用后精度降低 | 定期校准或更换电阻。 |
    | 抗静电性能不足 | 使用抗静电包装材料运输和储存。 |

    总结和推荐


    综合评估:这些厚膜芯片电阻凭借其多样化的尺寸、高精度和广泛的适用性,在工业和消费电子领域表现出色。产品经过严格测试,能够满足大多数应用场景的需求。
    推荐结论:强烈推荐在需要高精度和高可靠性的电子项目中使用。特别是在导航仪、通信设备、消费电子等领域,这类电阻器是理想的选择。
    联系方式:如需更多技术支持或定制服务,可通过Uniroyal Electronics官网或直接联系客服获取帮助。
    官方网站:www.uniohm.com

0805W8J0432T5E参数

参数
电阻值 4.3KΩ
精度 ±5%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm(长度)*650μm(高度)
通用封装 0805
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0805W8J0432T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0805W8J0432T5E 0805W8J0432T5E数据手册

0805W8J0432T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0042
15000+ ¥ 0.0041
1440000+ ¥ 0.004
库存: 15000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 21
