0805W8J0134T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 130000Ω ±5% 1/8W 0805
供应商型号: 11M-D-0805W8J0134T5E
供应商: 云汉优选
标准整包数: 100

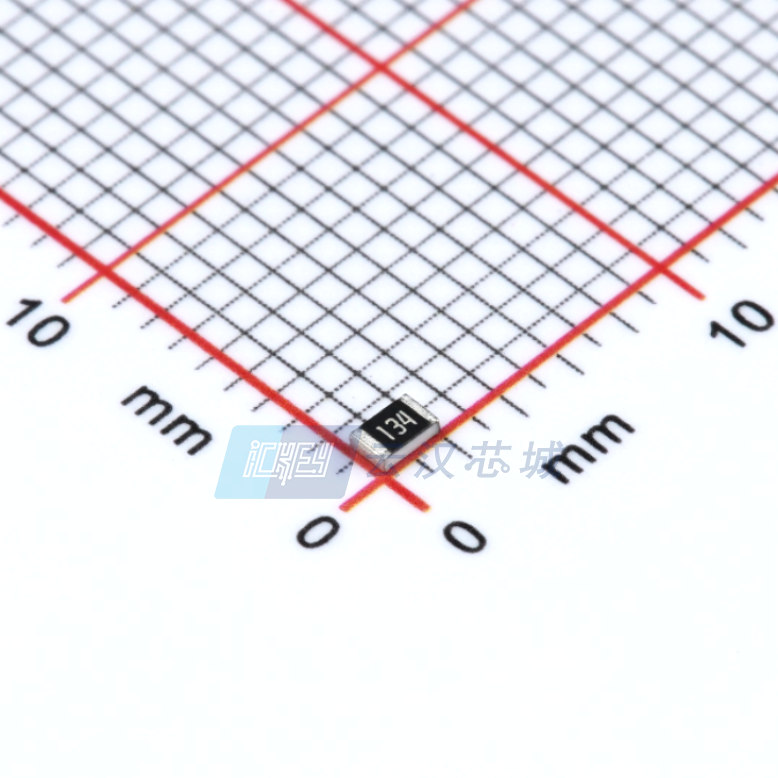

UNI-ROYAL 贴片电阻 0805W8J0134T5E

0805W8J0134T5E概述

    # 厚膜贴片电阻器技术手册

    产品简介


    产品名称:厚膜贴片电阻器
    型号系列:Chip Series
    制造商:Uniroyal Electronics Global Co., Ltd.
    网址:www.uniohm.com
    本产品是一种广泛应用于各种电路板上的电子元器件。适用于焊接和回流焊工艺,具有小体积、轻重量的特点,非常适合在各种电子设备中使用。它主要的功能是在电路中作为电流的分压元件,以实现电压的调节和信号处理。

    技术参数


    尺寸规格
    | 尺寸 (mm) | 长 L | 宽 W | 高 H | A | B |
    |
    | 01005 | 0.40±0.02 | 0.20±0.02 | 0.13±0.02 | 0.10±0.05 | 0.10±0.03 |
    | 0201 | 0.60±0.03 | 0.30±0.03 | 0.23±0.03 | 0.10±0.05 | 0.15±0.05 |
    | 0402 | 1.00±0.10 | 0.50±0.05 | 0.35±0.05 | 0.20±0.10 | 0.25±0.10 |
    | 0603 | 1.60±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 |
    | 0805 | 2.00±0.15 | 1.25±0.15/-0.10 | 0.55±0.10 | 0.40±0.20 | 0.40±0.20 |
    | 1206 | 3.10±0.15 | 1.55±0.15/-0.10 | 0.55±0.10 | 0.45±0.20 | 0.45±0.20 |
    | 1210 | 3.10±0.10 | 2.60±0.20 | 0.55±0.10 | 0.50±0.25 | 0.50±0.20 |
    | 1812 | 4.50±0.20 | 3.20±0.20 | 0.55±0.20 | 0.50±0.20 | 0.50±0.20 |
    | 2010 | 5.00±0.10 | 2.50±0.20 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 |
    | 2512 | 6.35±0.10 | 3.20±0.20 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 |
    电气参数
    | 规格型号 | 功率等级 | 额定工作电压 | 最大过载电压 | 介质耐压 | 跳线电阻值 | 额定电流 | 最大过载电流 | 工作温度范围 |
    |
    | 01005 | 1/32W | 15V | 30V <50mΩ | 0.5A | 1A | -55℃~155℃ |
    | 0201 | 1/20W | 25V | 50V <50mΩ | 0.5A | 1A | -55℃~155℃ |
    | 0402 | 1/16W | 50V | 100V | 100V | <50mΩ | 1A | 2A | -55℃~155℃ |
    | 0603 | 1/10W | 75V | 150V | 300V | <50mΩ | 1A | 2A | -55℃~155℃ |
    | 0805 | 1/8W | 150V | 300V | 500V | <50mΩ | 2A | 5A | -55℃~155℃ |
    | 1206 | 1/3W | 200V | 400V | 500V | <50mΩ | 2A | 10A | -55℃~155℃ |
    | 1210 | 1/2W | 200V | 500V | 500V | <50mΩ | 2A | 10A | -55℃~155℃ |
    | 1812 | 3/4W | 200V | 500V | 500V | <50mΩ | 2A | 10A | -55℃~155℃ |
    | 2010 | 3/4W | 200V | 500V | 500V | <50mΩ | 2A | 10A | -55℃~155℃ |
    | 2512 | 1W | 200V | 500V | 500V | <50mΩ | 2A | 10A | -55℃~155℃ |
    电阻值范围
    | 规格型号 | 功率等级 | 电阻范围 (Ω) |
    |
    | 01005 | 1/32W | 10Ω-10MΩ |
    | 0201 | 1/20W | 1Ω-10MΩ |
    | 0402 | 1/16W | 1Ω-10MΩ |
    | 0603 | 1/10W | 0.01Ω-10MΩ |
    | 0805 | 1/8W | 0.01Ω-10MΩ |
    | 1206 | 1/3W | 0.01Ω-10MΩ |
    | 1210 | 1/2W | 0.01Ω-10MΩ |
    | 1812 | 3/4W | 0.01Ω-10MΩ |
    | 2010 | 3/4W | 0.01Ω-10MΩ |
    | 2512 | 1W | 0.01Ω-10MΩ |

    产品特点和优势


    - 小体积,轻重量:特别适合对空间要求较高的电子产品。
    - 低功耗:适合需要高效能低功耗的应用场合。
    - 高可靠性:在极端温度下仍能保持稳定的工作性能。
    - 环保无铅:符合RoHS标准,无铅设计,环保安全。
    - 多种封装:提供不同尺寸和功率的选择,满足不同的应用场景需求。

    应用案例和使用建议


    应用案例
    这些电阻器广泛应用于消费电子、通信设备、汽车电子、工业控制等领域。例如,在智能手机和平板电脑中用于电路板的分压和信号处理;在工业自动化设备中用于电源管理和信号控制。
    使用建议
    1. 温度范围:在工作时尽量避免超出规定的温度范围,以保证产品性能的稳定性。
    2. 散热管理:在高功耗应用中注意散热设计,避免由于过热而导致电阻损坏。
    3. 安装方向:确保电阻正确安装并避免在不合适的环境下长期存放,防止性能下降。

    兼容性和支持


    这些电阻器可与各类SMT(表面贴装技术)设备兼容,可用于大批量生产和制造流程。公司提供了详细的技术文档和支持服务,客户可以联系技术支持获取帮助。

    常见问题与解决方案


    1. 电阻值不稳定:检查是否超出额定工作电压或工作温度范围。确保正确的安装和使用条件。
    2. 安装后出现故障:检查焊接是否良好,确认没有虚焊或短路现象。
    3. 长期存储导致性能下降:建议在合适的存储条件下保存产品,避免长时间暴露于不良环境中。

    总结和推荐


    Uniroyal Electronics Global Co., Ltd. 的厚膜贴片电阻器以其小巧轻便、高可靠性和广泛的适用性在市场上占据了一席之地。其多样化的尺寸选择、高性能指标和严格的质量控制使它们成为各种电子设备的理想选择。我们强烈推荐在设计电子电路时考虑使用这些优质电阻器。

0805W8J0134T5E参数

参数
电阻值 130KΩ
精度 ±5%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 650μm(高度)
通用封装 0805
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0805W8J0134T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0805W8J0134T5E 0805W8J0134T5E数据手册

0805W8J0134T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.001
1000+ ¥ 0.0009
3000+ ¥ 0.0008
10000+ ¥ 0.0006
50000+ ¥ 0.0006
库存: 2877
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.1
直接购买
