0402WGF1690TCE

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 169Ω ±1% 1/16W 0402
供应商型号: 26M-0402WGF1690TCE
供应商: 云汉优选
标准整包数: 100

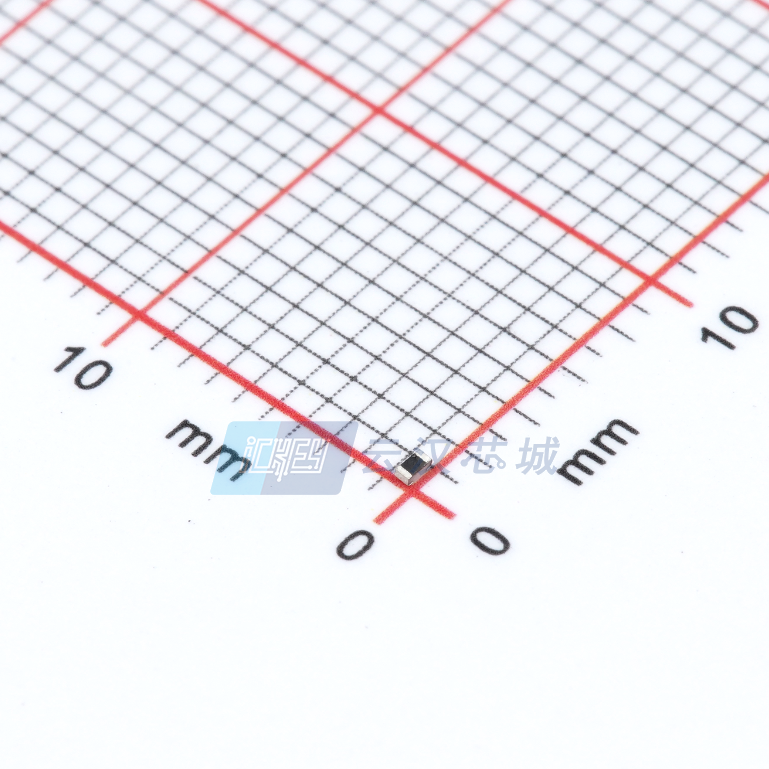

UNI-ROYAL 贴片电阻 0402WGF1690TCE

0402WGF1690TCE概述

    厚膜芯片电阻器技术手册

    1. 产品简介


    产品名称:厚膜芯片电阻器
    型号系列:01005/0201/0402/0603/0805/1206/1210/1812/2010/2512系列
    制造商:Uniroyal Electronics Global Co., Ltd.
    制造工厂:Uniroyal Electronics Industry (Kunshan) Co., Ltd.
    产品类型:厚膜芯片电阻器主要用于多种电子设备,如导航系统(GPS)、手机、电信设备、PDA、电视盒、仪表等。这种小型、轻量化的元器件能够减少装配成本,并且适合波峰焊和回流焊工艺。

    2. 技术参数


    | 参数 | 01005 | 0201 | 0402 | 0603 | 0805 | 1206 | 1210 | 1812 | 2010 | 2512 |

    | 尺寸 (mm) | 0.40×0.20×0.13 | 0.60×0.30×0.23 | 1.00×0.50×0.35 | 1.60×0.80×0.45 | 2.00×1.25×0.55 | 3.10×1.55×0.55 | 3.10×2.60×0.55 | 4.50×3.20×0.55 | 5.00×2.50×0.55 | 6.35×3.20×0.55 |
    | 额定功率 | 1/32W | 1/20W | 1/16W | 1/10W | 1/4W | 1/3W | 1/2W | 3/4W | 3/4W | 1W |
    | 工作电压 | 15V | 25V | 50V | 75V | 150V | 200V | 200V | 200V | 200V | 200V |
    | 最大过载电压 | 30V | 50V | 100V | 150V | 300V | 400V | 500V | 500V | 500V | 500V |
    | 跳线电阻 | <50mΩ | <50mΩ | <50mΩ | <50mΩ | <50mΩ | <50mΩ | <50mΩ | <50mΩ | <50mΩ | <50mΩ |
    | 跳线额定电流 | 0.5A | 0.5A | 1A | 1A | 2A | 2A | 2A | 2A | 2A | 2A |
    | 最大过载电流 | 1A | 1A | 2A | 2A | 5A | 10A | 10A | 10A | 10A | 10A |
    | 工作温度范围 | -55℃~125℃ | -55℃~155℃ | -55℃~155℃ | -55℃~155℃ | -55℃~155℃ | -55℃~155℃ | -55℃~155℃ | -55℃~155℃ | -55℃~155℃ | -55℃~155℃ |

    3. 产品特点和优势


    1. 小型化和轻量化:这些电阻器具有极小的尺寸,非常适合在空间受限的应用中使用。
    2. 低成本组装:适用于自动化生产线,可以显著降低生产成本。
    3. 高可靠性:在广泛的温度范围内都能稳定工作,并具有较高的耐热性和抗冲击能力。
    4. 广泛适用性:适用于多种电子设备,如GPS、手机、电信设备等。

    4. 应用案例和使用建议


    - 应用案例:这些电阻器常用于导航系统(如GPS)、手机、电信设备和医疗设备等。
    - 使用建议:在组装过程中,确保按照正确的焊接温度和时间进行操作。此外,在存储时应保持适当的温度和湿度条件,以保证其性能和使用寿命。

    5. 兼容性和支持


    - 兼容性:这些电阻器与常见的表面贴装工艺兼容,适合多种电路板设计。
    - 支持:制造商提供详尽的技术支持和售后服务,包括样品请求、技术支持热线和在线文档资源。

    6. 常见问题与解决方案


    1. 问题:电阻器的稳定性受到温度变化的影响。
    解决方案:使用宽温度范围的产品型号,确保在极端温度下的性能稳定。
    2. 问题:焊接过程中电阻器出现损坏。
    解决方案:遵循制造商的焊接指南,确保焊接温度和时间符合要求。

    7. 总结和推荐


    这款厚膜芯片电阻器凭借其小巧的体积、低成本的装配和广泛的适用性,在众多电子设备中表现出色。它不仅能够满足各种应用场景的需求,还能确保长期稳定的性能。因此,强烈推荐使用该产品。

0402WGF1690TCE参数

参数
电阻值 169Ω
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0402WGF1690TCE数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0402WGF1690TCE 0402WGF1690TCE数据手册

0402WGF1690TCE封装设计

查看详情并下载
Symbol
Footprint
3D Model
