0402WGF7323TCE

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 732000Ω ±1% 1/16W 0402
供应商型号: 11M-0402WGF7323TCE
供应商: 云汉优选
标准整包数: 100

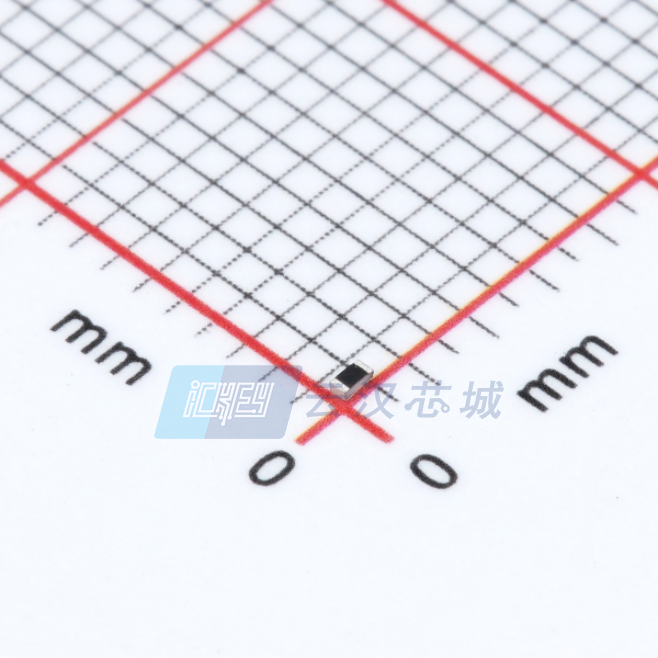

UNI-ROYAL 贴片电阻 0402WGF7323TCE

0402WGF7323TCE概述

    厚膜片式电阻器技术手册

    1. 产品简介


    厚膜片式电阻器(Thick Film Chip Resistors)是Uniroyal Electronics Global Co., Ltd. 生产的一款高性能电子元件。这些电阻器因其体积小巧、重量轻、组装成本低等特点而广受欢迎。它们适用于多种电子产品,如导航仪(GPS)、移动电话、电信设备、个人数字助理(PDA)、机顶盒、仪表等。

    2. 技术参数


    厚膜片式电阻器的技术规格如下:
    | 尺寸 | 功率等级 | 最大工作电压 | 过载电压 | 绝缘耐压 | 额定电流 | 跳线电阻 | 最大过载电流 | 工作温度范围 |
    |
    | 01005 | 1/32W | 15V | 30V | - | 0.5A | <50mΩ | 1A | -55℃~125℃|
    | 0201 | 1/20W | 25V | 50V | - | 0.5A | <50mΩ | 1A | -55℃~155℃|
    | 0402 | 1/16W | 50V | 100V | 100V | 1A | <50mΩ | 2A | -55℃~155℃|
    | 0603 | 1/10W | 75V | 150V | 300V | 1A | <50mΩ | 2A | -55℃~155℃|
    | 0805 | 1/4W, 1/8W | 150V | 300V | 500V | 2A | <50mΩ | 5A | -55℃~155℃|
    | 1206 | 1/3W, 1/2W | 200V | 400V | 500V | 2A | <50mΩ | 10A | -55℃~155℃|
    | 1210 | 1/2W | 200V | 500V | 500V | 2A | <50mΩ | 10A | -55℃~155℃|
    | 1812, 2010 | 3/4W | 200V | 500V | 500V | 2A | <50mΩ | 10A | -55℃~155℃|
    | 2512 | 1W | 200V | 500V | 500V | 2A | <50mΩ | 10A | -55℃~155℃|

    3. 产品特点和优势


    1. 体积小巧:多种尺寸可供选择,适合不同应用需求。
    2. 重量轻:适用于便携式设备。
    3. 降低成本:适用于自动化生产流程,减少组装成本。
    4. 高可靠性:适用于多种焊接工艺,如波峰焊和回流焊。
    5. 宽广的温度范围:能够在极端环境下稳定工作。

    4. 应用案例和使用建议


    - 移动设备:在智能手机和平板电脑中作为信号调节和分压电路的关键部件。
    - 导航系统:用于GPS模块中的分压网络,确保精确的位置计算。
    - 通信设备:作为电信设备中的信号调节元件,确保信号质量。
    使用建议:在安装过程中,确保使用正确的焊接温度和时间,以避免损坏电阻器。对于电路板厚度小于1.6mm的应用,请提前与供应商确认是否需要更合适的产品。

    5. 兼容性和支持


    - 兼容性:适用于所有主流的表面贴装设备(SMD),可以与不同品牌和型号的电子元器件无缝配合。
    - 技术支持:Uniroyal Electronics Global Co., Ltd. 提供全面的技术支持和售后服务,包括在线文档、培训和技术支持热线。

    6. 常见问题与解决方案


    1. 问题:电阻值不稳定
    - 解决方案:检查焊接过程是否正确,确保焊接温度和时间符合要求。

    2. 问题:长期使用后性能下降
    - 解决方案:定期进行环境适应性测试,以确保产品性能稳定。
    3. 问题:焊接过程中出现短路
    - 解决方案:检查焊接设备设置,调整焊接参数,避免过度加热。

    7. 总结和推荐


    厚膜片式电阻器具有广泛的适用性、可靠性和易于集成的优势,适合应用于各种电子设备中。推荐在对小型化和高可靠性有严格要求的应用场景中使用。Uniroyal Electronics Global Co., Ltd. 提供全面的支持和服务,确保客户能够高效地利用这些产品。

0402WGF7323TCE参数

参数
电阻值 732KΩ
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1.1mm*550μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0402WGF7323TCE数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0402WGF7323TCE 0402WGF7323TCE数据手册

0402WGF7323TCE封装设计

查看详情并下载
Symbol
Footprint
3D Model
