0201WMF1004TEE

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 1000000Ω ±1% 1/20W 0201
供应商型号: 26M-0201WMF1004TEE
供应商: 云汉优选
标准整包数: 50

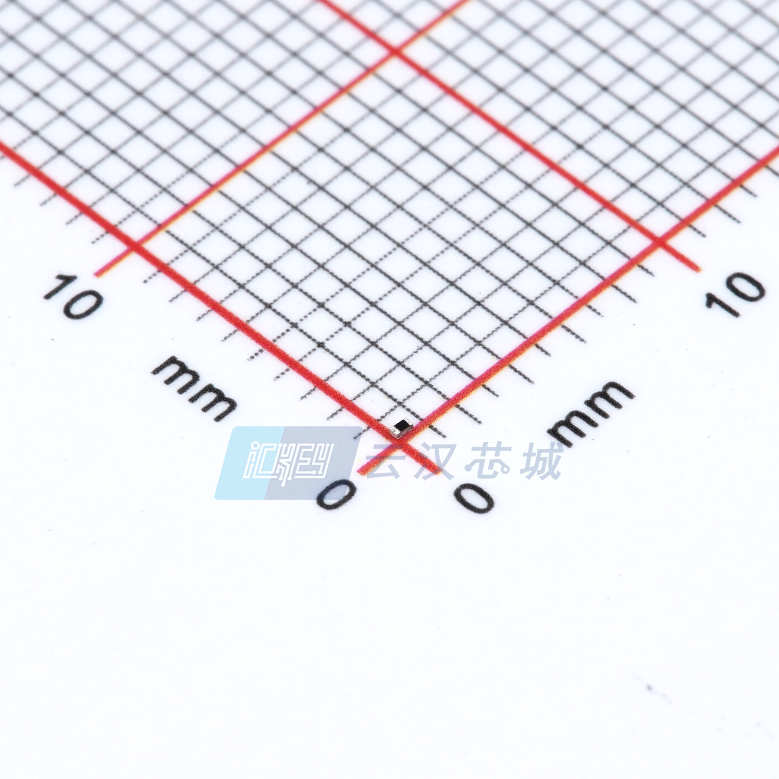

UNI-ROYAL 贴片电阻 0201WMF1004TEE

0201WMF1004TEE概述

    # 厚膜片式电阻技术手册

    产品简介


    厚膜片式电阻是一种广泛应用于电子设备中的关键电子元器件。这类电阻具有小巧轻便的特点,能够显著减少组装成本,并且能够与贴装机很好地匹配。它们适用于波峰焊接和回流焊接工艺,主要应用在导航仪(GPS)、移动电话、电信设备、个人数字助理(PDA)、机顶盒、电表等领域。

    技术参数


    以下是不同规格型号的厚膜片式电阻的技术参数列表:
    | 规格型号 | 尺寸 | 额定功率 | 工作电压 | 耐电压 | 温度系数 | 精度等级 |
    ||
    | 01005 | 0.4×0.2×0.13 mm | 1/32 W | 15 V | 100 V | ±200 ppm/℃ | ±0.5% |
    | 0201 | 0.6×0.3×0.23 mm | 1/20 W | 25 V | 100 V | ±200 ppm/℃ | ±1% |
    | 0402 | 1.0×0.5×0.35 mm | 1/16 W | 50 V | 100 V | ±100 ppm/℃ | ±1% |
    | 0603 | 1.6×0.8×0.45 mm | 1/10 W | 75 V | 300 V | ±200 ppm/℃ | ±1% |
    | 0805 | 2.0×1.25×0.55 mm | 1/8 W | 150 V | 500 V | ±200 ppm/℃ | ±1% |
    | 1206 | 3.1×1.55×0.55 mm | 1/4 W | 200 V | 500 V | ±200 ppm/℃ | ±1% |
    | 1210 | 3.1×2.60×0.55 mm | 1/2 W | 200 V | 500 V | ±200 ppm/℃ | ±1% |
    | 1812 | 4.5×3.20×0.55 mm | 3/4 W | 200 V | 500 V | ±200 ppm/℃ | ±1% |
    | 2010 | 5.0×2.50×0.55 mm | 3/4 W | 200 V | 500 V | ±200 ppm/℃ | ±1% |
    | 2512 | 6.35×3.20×0.55 mm | 1 W | 200 V | 500 V | ±200 ppm/℃ | ±1% |

    产品特点和优势


    1. 尺寸小,重量轻:这使得它们非常适合紧凑型设计和高密度电路板布局。
    2. 成本效益高:通过减少组装时间和材料成本,为制造商带来了显著的成本节约。
    3. 适应性强:支持波峰焊和回流焊,满足各种生产需求。
    4. 广泛应用:适用于多种电子设备,包括GPS导航系统、手机、电信设备、PDA、机顶盒和电表等。

    应用案例和使用建议


    这些厚膜片式电阻可以用于不同的应用场景。例如,在GPS导航系统中,其高精度和稳定性对于确保定位准确性至关重要;在手机和电信设备中,其低温度系数有助于保证信号传输的稳定性。为了获得最佳性能,建议根据具体应用选择合适的型号和精度等级,并确保在适当的温度和湿度条件下存储和使用。

    兼容性和支持


    这些厚膜片式电阻与其他标准贴片元器件高度兼容,可以在广泛的电路设计中使用。厂商提供了全面的支持服务,包括产品规格咨询、应用技术支持和售后服务,确保客户能够顺利使用并获得最佳效果。

    常见问题与解决方案


    1. 焊接问题:使用前检查焊接板的尺寸和焊接温度,避免过高温度导致损坏。
    2. 储存条件不佳:建议在15℃~35℃,湿度25%~75%的环境下储存,并避免暴露在直射阳光、雨水和雪中。
    3. 电路板厚度不足:如果电路板厚度小于1.6mm,建议与公司确认并选择更合适的产品型号。

    总结和推荐


    综上所述,厚膜片式电阻凭借其尺寸小、成本低、适应性强等优点,在多种电子设备中发挥了重要作用。尤其是其出色的温度稳定性和可靠性使其成为许多关键应用的理想选择。鉴于上述优势,强烈推荐使用这款高质量的厚膜片式电阻,以满足各类电子设备的需求。

0201WMF1004TEE参数

参数
电阻值 1MΩ
精度 ±1%
额定功率 50mW
温度系数 ±200ppm/℃
长*宽*高 630μm*330μm*260μm
通用封装 0201
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0201WMF1004TEE数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0201WMF1004TEE 0201WMF1004TEE数据手册

0201WMF1004TEE封装设计

查看详情并下载
Symbol
Footprint
3D Model
