0603WAJ0275T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 2700000Ω ±5% 1/10W 0603
供应商型号: 11M-0603WAJ0275T5E
供应商: 云汉优选
标准整包数: 100

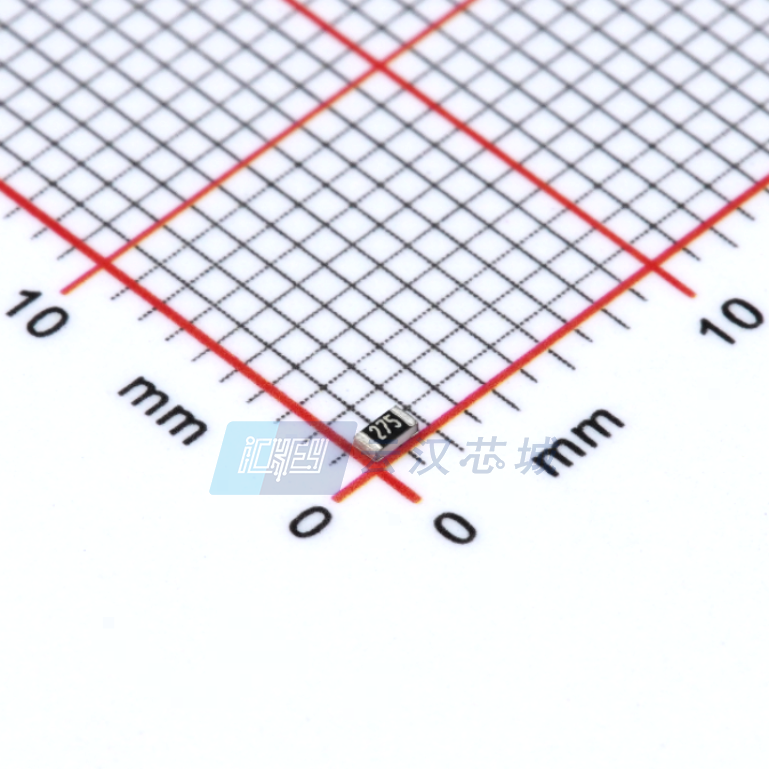

UNI-ROYAL 贴片电阻 0603WAJ0275T5E

0603WAJ0275T5E概述

    # 厚膜贴片电阻技术手册

    产品简介


    厚膜贴片电阻是一种广泛应用于各类电子产品中的基本组件,具有小型化、轻量化的特点。它们适合波峰焊接和回流焊接,适用于各种电路板的设计。本手册涵盖了多个型号的厚膜贴片电阻,包括01005、0201、0402、0603、0805、1206、1210、1812、2010、2512等,为用户提供详细的技术参数和规格说明。

    技术参数


    主要规格
    - 尺寸:
    - 01005:0.40×0.20×0.13 mm
    - 0201:0.60×0.30×0.23 mm
    - 0402:1.00×0.50×0.35 mm
    - 0603:1.60×0.80×0.45 mm
    - 0805:2.00×1.25×0.55 mm
    - 1206:3.10×1.55×0.55 mm
    - 1210:3.10×2.60×0.55 mm
    - 1812:4.50×3.20×0.55 mm
    - 2010:5.00×2.50×0.55 mm
    - 2512:6.35×3.20×0.55 mm
    - 额定功率:
    - 01005:1/32 W
    - 0201:1/20 W
    - 0402:1/16 W
    - 0603:1/10 W
    - 0805:1/8 W
    - 1206:1/4 W
    - 1210:1/2 W
    - 1812:3/4 W
    - 2010:3/4 W
    - 2512:1 W
    - 阻值范围:
    - 01005:1 Ω - 10 MΩ
    - 0201:1 Ω - 10 MΩ
    - 0402:1 Ω - 10 MΩ
    - 0603:0.01 Ω - 10 MΩ
    - 0805:0.01 Ω - 10 MΩ
    - 1206:0.01 Ω - 10 MΩ
    - 1210:0.01 Ω - 10 MΩ
    - 1812:0.01 Ω - 10 MΩ
    - 2010:0.01 Ω - 10 MΩ
    - 2512:0.01 Ω - 10 MΩ
    工作环境
    - 工作温度:-55℃ ~ 155℃
    - 耐电压:
    - 01005:15 V,最大过载电压30 V
    - 0201:25 V,最大过载电压50 V
    - 0402:50 V,最大过载电压100 V
    - 0603:75 V,最大过载电压150 V
    - 0805:150 V,最大过载电压300 V
    - 1206:200 V,最大过载电压400 V
    - 1812:200 V,最大过载电压500 V
    - 2512:200 V,最大过载电压500 V

    产品特点和优势


    厚膜贴片电阻具备以下特点和优势:
    - 小型化和轻量化:适合于高密度装配的电路板设计。
    - 高可靠性:能够在极端的工作温度范围内保持稳定性能。
    - 广泛适用性:适用于多种焊接方式,如波峰焊接和回流焊接。
    - 优良的电气特性:具有较高的额定功率和广泛的阻值范围,适应多种应用场景。

    应用案例和使用建议


    厚膜贴片电阻广泛应用于消费电子、通信设备、工业控制等领域。例如,在手机和平板电脑中,0402和0603型号被用于高密度电路板的设计;在汽车电子领域,0805和1206型号因其高可靠性和稳定性能而被选用。
    使用建议:
    - 在选择电阻时,根据具体的应用需求选择合适的型号和阻值。
    - 确保焊接环境温度适宜,避免因过热导致性能下降。
    - 定期检查产品存储条件,避免因储存不当影响其使用寿命。

    兼容性和支持


    厚膜贴片电阻与其他电子元件兼容良好,可根据具体应用需求进行组合。公司提供全方位的技术支持和售后服务,确保用户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    - 问题:长时间高温下电阻值变化较大。
    - 解决方案:定期检测电阻值,确保其处于正常范围内。如果出现异常,更换新电阻。

    - 问题:电阻无法通过标准焊接测试。
    - 解决方案:确认焊接参数是否正确,如有必要调整焊接参数。确保焊接温度和时间符合要求。

    总结和推荐


    总体来看,厚膜贴片电阻以其小型化、轻量化、高可靠性等优势,在多种应用场景中表现出色。特别是在高密度电路板设计和高可靠性需求的环境中,其表现尤为突出。因此,我们强烈推荐用户在相关项目中选用该系列电阻。
    本手册提供的技术参数和规格说明旨在为用户提供全面的产品信息,具体使用时请参考实际应用场景和技术需求。

0603WAJ0275T5E参数

参数
电阻值 2.7MΩ
精度 ±5%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0603WAJ0275T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0603WAJ0275T5E 0603WAJ0275T5E数据手册

0603WAJ0275T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
