0603WAF309JT5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 30.9Ω ±1% 1/10W 0603
供应商型号: 11M-0603WAF309JT5E
供应商: 云汉优选
标准整包数: 100

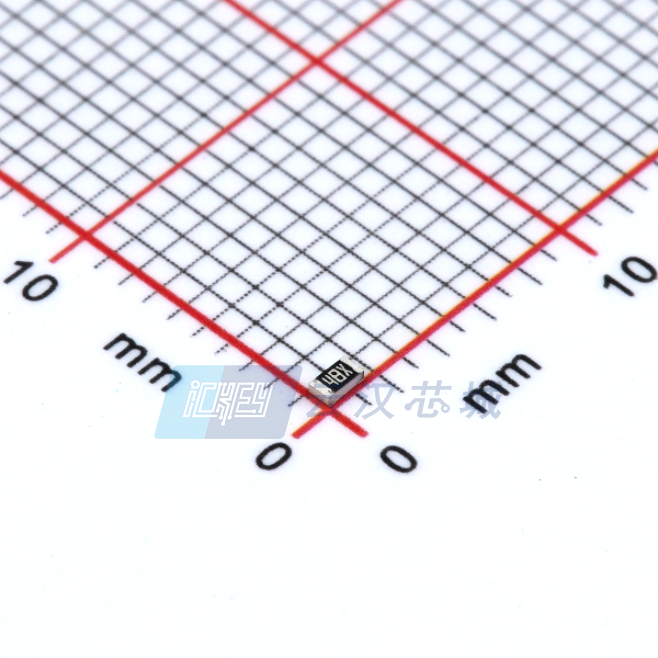

UNI-ROYAL 贴片电阻 0603WAF309JT5E

0603WAF309JT5E概述

    高质量文章:厚膜贴片电阻技术手册

    一、产品简介


    厚膜贴片电阻是一种广泛应用于各种电子设备中的关键电子元件,主要用于导航系统、移动电话、电信设备、个人数字助理(PDA)、机顶盒及仪表等领域。其尺寸范围涵盖从01005到2512等多种型号,每种型号均具备特定的尺寸、额定电压、过载电压和温度适应能力,能够满足不同的设计需求。

    二、技术参数


    下表列出了不同尺寸型号的厚膜贴片电阻的主要技术参数:
    | 型号 | 尺寸 | 最大工作电压 (V) | 最大过载电压 (V) | 耐压值 (V) | 工作温度范围 (℃) |
    |
    | 01005 | 0402 | 15 | 30 | - | -55~+125 |
    | 0201 | 0603 | 25 | 50 | - | -55~+155 |
    | 0402 | 1005 | 50 | 100 | 100 | -55~+155 |
    | 0603 | 1608 | 75 | 150 | 300 | -55~+155 |
    | 0805 | 2012 | 150 | 300 | 500 | -55~+155 |
    | 1206 | 3216 | 200 | 400 | 500 | -55~+155 |
    | 1210 | 3225 | 200 | 500 | 500 | -55~+155 |
    | 1812 | 4532 | 200 | 500 | 500 | -55~+155 |
    | 2010 | 5025 | 200 | 500 | 500 | -55~+155 |
    | 2512 | 6432 | 200 | 500 | 500 | -55~+155 |
    此外,厚度仅为几毫米的这些贴片电阻具有小体积、轻重量等特点,并适合波峰焊接和回流焊接两种工艺。

    三、产品特点和优势


    1. 尺寸小巧:最小型号(01005)仅需几平方毫米的空间,便于集成于小型化设备中。
    2. 成本节约:相较于传统电阻,其小尺寸能显著降低装配成本。
    3. 工艺兼容性强:既适用于波峰焊接也适用于回流焊接,提高了生产灵活性。
    4. 优异的性能:拥有良好的耐热性和宽泛的工作温度范围(-55℃至+155℃),并能在极端环境下保持稳定性能。

    四、应用案例和使用建议


    厚膜贴片电阻的应用案例非常丰富,例如在智能手表内部用于电路板上的阻抗匹配;在无线通信设备如路由器中起到电压降压的作用;在汽车电子设备中用于电流限制,防止短路或过载现象的发生。
    建议在具体应用时:
    1. 选择合适型号的电阻以确保与电路其他组件兼容。
    2. 在高湿环境中使用时,考虑采用防潮等级较高的型号以增强耐用性。
    3. 对于温度变化较大的场合,则需要选择工作温度范围更广的产品,确保长期稳定性。

    五、兼容性和支持


    所有型号的厚膜贴片电阻均可与其他主流标准元件轻松配合使用,且各型号之间的引脚间距一致,便于布局和布线。制造商提供了详尽的技术文档和技术支持服务,包括在线资源库和24小时热线服务,帮助客户解决可能遇到的各种问题。

    六、常见问题与解决方案


    以下是部分常见的问题及其对应的解决方法:
    1. 问题:电阻在焊接过程中发生位移。
    - 解决办法:确认焊接温度和时间符合规范要求;检查焊盘位置是否准确无误。

    2. 问题:长时间使用后,电阻出现开路现象。
    - 解决办法:检查是否有过度负载情况,适时更换符合规格的新产品。
    3. 问题:工作时电阻异常发热。
    - 解决办法:检查是否存在电流过大情况,增加散热措施或更换功率更大的型号。

    七、总结和推荐


    综上所述,厚膜贴片电阻凭借其小巧的尺寸、卓越的性能、广泛的适用性,在众多电子设备中发挥着至关重要的作用。无论是在消费电子产品还是工业控制系统领域,它都是理想的解决方案之一。因此,对于追求高效能、低成本的项目而言,推荐选用厚膜贴片电阻作为首选元件。

0603WAF309JT5E参数

参数
电阻值 30.9Ω
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

0603WAF309JT5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0603WAF309JT5E 0603WAF309JT5E数据手册

0603WAF309JT5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0007
1000+ ¥ 0.0006
3000+ ¥ 0.0005
10000+ ¥ 0.0004
50000+ ¥ 0.0004
库存: 3678
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.07
直接购买
加入购物车
