0201WMJ0472TEE

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 4700Ω ±5% 1/20W 0201
供应商型号: 26M-0201WMJ0472TEE
供应商: 云汉优选
标准整包数: 50

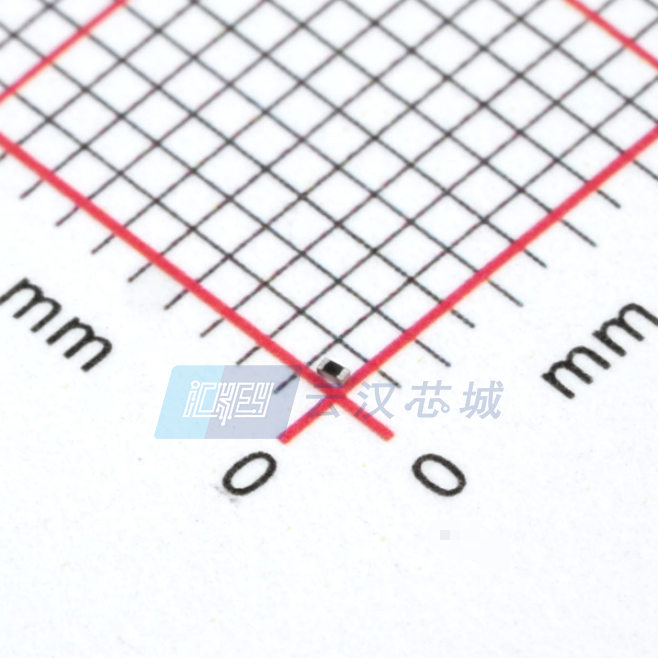

UNI-ROYAL 贴片电阻 0201WMJ0472TEE

0201WMJ0472TEE概述

    厚膜芯片电阻器(Thick Film Chip Resistors)技术手册

    1. 产品简介


    厚膜芯片电阻器是一种广泛应用于各类电子设备中的基础电子元件。它具有小尺寸、轻重量的特点,能够显著降低装配成本,并且与贴片机匹配良好。这些电阻器适合波峰焊接和回流焊接工艺,适用范围广泛,包括导航仪(GPS)、手机、电信设备、PDA、机顶盒、仪表等。

    2. 技术参数


    以下是该系列厚膜芯片电阻器的主要技术参数:
    - 尺寸规格:
    - 01005:0.40×0.20×0.13 mm
    - 0201:0.60×0.30×0.23 mm
    - 0402:1.00×0.50×0.35 mm
    - 0603:1.60×0.80×0.45 mm
    - 0805:2.00×1.25×0.55 mm
    - 1206:3.10×1.55×0.55 mm
    - 1210:3.10×2.60×0.55 mm
    - 1812:4.50×3.20×0.55 mm
    - 2010:5.00×2.50×0.55 mm
    - 2512:6.35×3.20×0.55 mm
    - 功率等级:根据具体型号,功率范围从1/32W到1W不等。
    - 额定电压:
    - 01005:15V
    - 0201:25V
    - 0402:50V
    - 0603:75V
    - 0805:150V
    - 1206:200V
    - 1210:200V
    - 1812:200V
    - 2010:200V
    - 2512:200V
    - 最大过载电流:
    - 01005:1A
    - 0201:1A
    - 0402:2A
    - 0603:2A
    - 0805:5A
    - 1206:10A
    - 1210:10A
    - 1812:10A
    - 2010:10A
    - 2512:10A
    - 工作温度范围:
    - 01005:-55℃~125℃
    - 0201:-55℃~155℃
    - 0402:-55℃~155℃
    - 0603:-55℃~155℃
    - 0805:-55℃~155℃
    - 1206:-55℃~155℃
    - 1210:-55℃~155℃
    - 1812:-55℃~155℃
    - 2010:-55℃~155℃
    - 2512:-55℃~155℃

    3. 产品特点和优势


    - 小尺寸:适用于高密度电路板设计,节省空间。
    - 可靠性高:经过严格测试,具备优良的耐温、耐湿和耐热冲击性能。
    - 广泛的适用性:可应用于多种工业和消费电子产品,如手机、GPS、机顶盒等。
    - 环保材料:符合RoHS标准,无铅,绿色环保。

    4. 应用案例和使用建议


    这些电阻器广泛应用于各种需要精确控制阻值的电路中。例如,在手机电路中,用于分压、滤波等;在导航仪中,用于信号处理。建议用户根据实际应用需求选择合适的型号,确保电路板的厚度不低于1.6mm,避免因电路板过薄导致的连接不良问题。

    5. 兼容性和支持


    这些电阻器易于与大多数贴片机兼容,且有多种包装形式,如纸带、盘式包装等。厂商提供了详细的使用指南和技术支持,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - Q: 如何测试电阻器的耐高温性能?
    - A: 将电阻器放置于70℃环境下进行连续负载测试,或按照特定型号的规格进行加速测试。

    - Q: 电阻器存储时应注意什么?
    - A: 存储条件应在15℃~35℃,湿度25%~75%,并且避免阳光直射和高静电环境。

    7. 总结和推荐


    综上所述,这些厚膜芯片电阻器具有高精度、稳定可靠、易于安装和维护等特点。非常适合需要精确控制电阻值的应用场合。强烈推荐给需要高品质、高性能电子元件的工程师和设计师。

0201WMJ0472TEE参数

参数
电阻值 4.7KΩ
精度 ±5%
额定功率 50mW
温度系数 ±200ppm/℃
长*宽*高 600μm(长度)*260μm(高度)
通用封装 0201
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0201WMJ0472TEE数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0201WMJ0472TEE 0201WMJ0472TEE数据手册

0201WMJ0472TEE封装设计

查看详情并下载
Symbol
Footprint
3D Model
