首页  >  产品百科  >  NQ02WGJ0103TCE

NQ02WGJ0103TCE

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 10000Ω ±5% 1/16W 0402
供应商型号: 11M-NQ02WGJ0103TCE
供应商: 云汉优选
标准整包数: 100

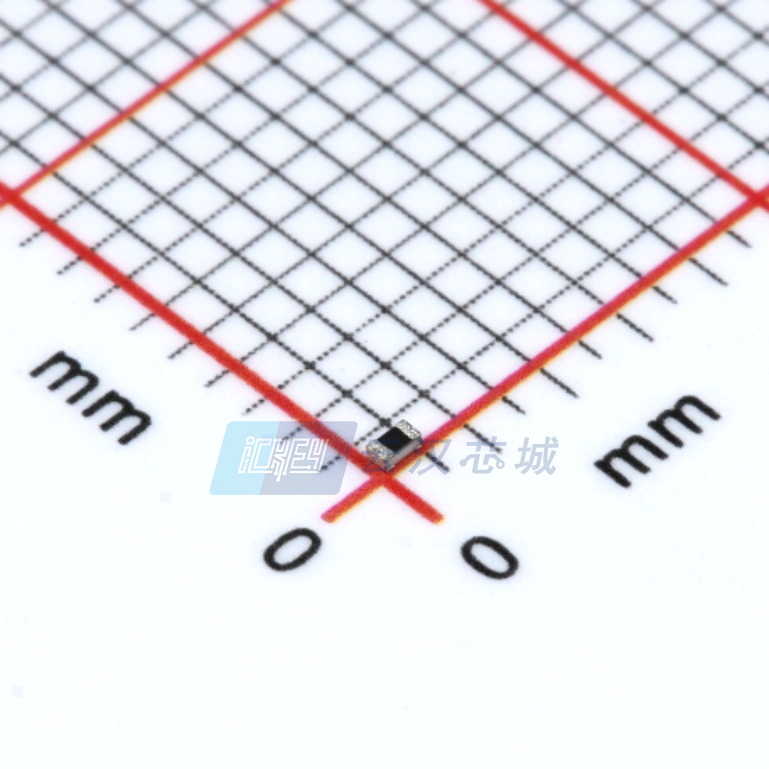

UNI-ROYAL 贴片电阻 NQ02WGJ0103TCE

NQ02WGJ0103TCE概述

    高品质防硫化厚膜贴片电阻技术手册

    产品简介


    深圳市陽和通電子有限公司生产的一款高品质防硫化厚膜贴片电阻,型号涵盖NQ01至NQ12系列。这些电阻具有出色的防硫化性能,适用于工业控制设备、智能家电、医疗设备等多个领域。该系列产品具备抗高温、高可靠性等特点,适用于各种复杂环境下的应用需求。

    技术参数


    以下是各型号的具体技术规格:
    | 型号 | 尺寸(mm) | 功率等级 | 最大工作电压 | 过载电压 | 跳线电阻值 |
    |
    | NQ01 | 0.60×0.30×0.23 | 1/20W | 25V | 50V | <50mΩ |
    | NQ02 | 1.00×0.50×0.35 | 1/16W | 50V | 100V | <50mΩ |
    | NQ03 | 1.60×0.80×0.45 | 1/10W | 75V | 150V | <50mΩ |
    | NQ05 | 2.00×1.25×0.55 | 1/8W | 150V | 300V | <50mΩ |
    | NQ06 | 3.10×1.55×0.55 | 1/4W | 200V | 400V | <50mΩ |
    | NQ07 | 3.10×2.60×0.55 | 1/2W | 200V | 500V | <50mΩ |
    | NQ10 | 5.00×2.50×0.55 | 3/4W | 200V | 500V | <50mΩ |
    | NQ12 | 6.35×3.20×0.55 | 1W | 200V | 500V | <50mΩ |

    产品特点和优势


    1. 防硫化设计:特别适用于含有硫化物的环境中,有效防止硫化腐蚀。
    2. 高精度和稳定性:最大工作温度范围为-55℃到155℃,保证在极端环境下依然稳定可靠。
    3. 多样化尺寸选择:涵盖多种尺寸规格,满足不同应用场景的需求。
    4. 高质量制造:采用先进的生产工艺和材料,确保每个电阻均达到高标准质量要求。

    应用案例和使用建议


    这些电阻广泛应用于IPAD、LED灯、智能家电、医疗设备等领域。例如,在LED照明系统中,通过选择合适的型号可以有效提升灯具的稳定性和寿命。在使用过程中,应注意环境温度和湿度的影响,尽量避免暴露于有害气体和化学品环境中。

    兼容性和支持


    这些电阻适用于回流焊接和波峰焊接工艺,适用于批量生产和自动化生产线。生产厂家提供了详尽的技术支持和服务保障,包括安装指导、故障排查等,确保客户能够顺利进行产品安装和维护。

    常见问题与解决方案


    1. 问题:如何判断电阻是否存在硫化腐蚀?
    - 解决方案:可通过观察电阻表面是否有腐蚀痕迹,或者进行硫化试验(如浸泡在含有硫化物的油液中),根据△R的变化来判断。

    2. 问题:如何正确储存电阻以避免性能下降?
    - 解决方案:应存放在温度15℃~35℃,湿度25%~75%的环境中。避免长时间暴露于高静电场或直接阳光下,以防性能下降。

    总结和推荐


    综上所述,这些高品质防硫化厚膜贴片电阻在工业控制、智能家电等领域的应用中表现优异。凭借其独特的防硫化设计、高精度和稳定性,这些电阻在市场上的竞争力较强。我们强烈推荐使用这类产品,特别是在需要高可靠性和长期稳定性的应用场景中。
    希望这篇技术手册能够帮助您更好地了解和使用这款高品质防硫化厚膜贴片电阻。如果您有任何疑问或需要进一步的支持,请随时联系我们的技术支持团队。

NQ02WGJ0103TCE参数

参数
电阻值 10KΩ
精度 ±5%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 400μm(高度)
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

NQ02WGJ0103TCE数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL NQ02WGJ0103TCE NQ02WGJ0103TCE数据手册

NQ02WGJ0103TCE封装设计

查看详情并下载
Symbol
Footprint
3D Model
