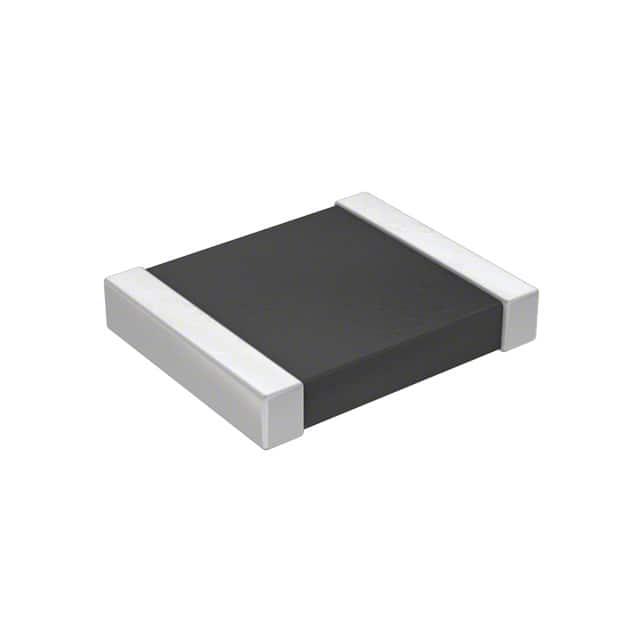

1210W2F430MT5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 43mΩ ±1% 500mW ±800ppm/℃ 1210 贴片安装
供应商型号: 1210W2F430MT5E
供应商: 国内现货
标准整包数: 5000
UNI-ROYAL 贴片电阻 1210W2F430MT5E

1210W2F430MT5E概述

    厚聲國際貿易(昆山)有限公司深圳分公司 Uniroyal Electronics Global Co., Ltd Shenzhen Branch
    CHIP SERIES ±0.5%, ±1%, ±2%, ±5% & 0Ω 技术手册

    产品简介


    Thick Film Chip Resistors 是一款广泛应用于各种电子设备中的电阻器。该系列产品具有多种尺寸(01005、0201、0402、0603、0805、1206、1210、1812、2010 和 2512),并且具备高精度的阻值选择,包括 ±0.5%、±1%、±2% 和 ±5% 的容差范围。这些芯片电阻器因其小型化设计、高效能和广泛的适用性,在消费电子产品、工业自动化、通信设备等领域得到广泛应用。

    技术参数


    | 规格 | 详细描述 |

    | 尺寸 | 包括01005、0201、0402、0603、0805、1206、1210、1812、2010和2512等多种规格 |
    | 阻值范围 | 覆盖1Ω至10MΩ不同范围,具体根据型号及精度等级而异 |
    | 工作温度 | -55℃至155℃ |
    | 最大工作电压 | 15V 至 200V,具体根据型号不同而有所差异 |
    | 最大过载电压 | 30V 至 500V,具体根据型号不同而有所差异 |
    | 温度系数 | ±600PPM/°C至±100PPM/°C,具体根据型号不同而有所差异 |
    | 额定功率 | 包括1/32W至1W的不同功率等级 |

    产品特点和优势


    - 高精度:提供±0.5%、±1%、±2% 和 ±5%的容差选择,确保精确的电阻值。
    - 高可靠性:可在-55℃至155℃的宽温范围内稳定工作。
    - 多功能性:覆盖广泛的阻值范围,适用于多种电路设计需求。
    - 小巧轻便:体积小、重量轻,特别适合空间有限的应用场合。
    - 高过载能力:额定电流和最大过载电压均较高,可承受极端条件下的负载。

    应用案例和使用建议


    应用案例:
    这些电阻器被广泛应用于各类消费电子、工业自动化设备及通信系统中。例如,在智能家居产品中用于温度传感器的信号调理电路;在自动化设备中作为电流限制器;在通信设备中用于信号滤波和调节。
    使用建议:
    - 在使用过程中应注意散热,避免长时间工作导致过热。
    - 确保安装环境符合存储条件,避免暴露在潮湿或腐蚀性环境中。
    - 使用时需注意过载电流,防止超过规定的最大值。

    兼容性和支持


    该系列电阻器可与其他标准电子元器件兼容,但具体应用前建议咨询专业工程师进行适配测试。厂商提供详尽的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 长时间工作温度过高 | 改善散热条件,降低环境温度 |
    | 阻值变化过大 | 检查是否处于正常工作温度范围内 |
    | 过载电流导致损坏 | 确认电流不超过额定值,适当降额使用 |

    总结和推荐


    这款厚声国际贸易的Thick Film Chip Resistors系列电阻器以其高精度、可靠性和多功能性在众多应用领域中表现优异。其广泛的阻值范围和温度稳定性使其成为设计师的理想选择。我们强烈推荐在需要高精度和稳定性的电路中使用这款产品。
    希望上述内容对您有所帮助!如果您有任何疑问或需要进一步的信息,请随时联系我们。

1210W2F430MT5E参数

参数
电阻值 43mΩ
精度 ±1%
额定功率 500mW
温度系数 ±800ppm/℃
通用封装 1210
安装方式 贴片安装
包装方式 卷带包装

1210W2F430MT5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 1210W2F430MT5E 1210W2F430MT5E数据手册

1210W2F430MT5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0523
15000+ ¥ 0.0493
50000+ ¥ 0.0481
库存: 45000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 261.5
