0805W8J0560T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 56Ω ±5% 1/8W 0805
供应商型号: 11M-0805W8J0560T5E
供应商: 云汉优选
标准整包数: 100

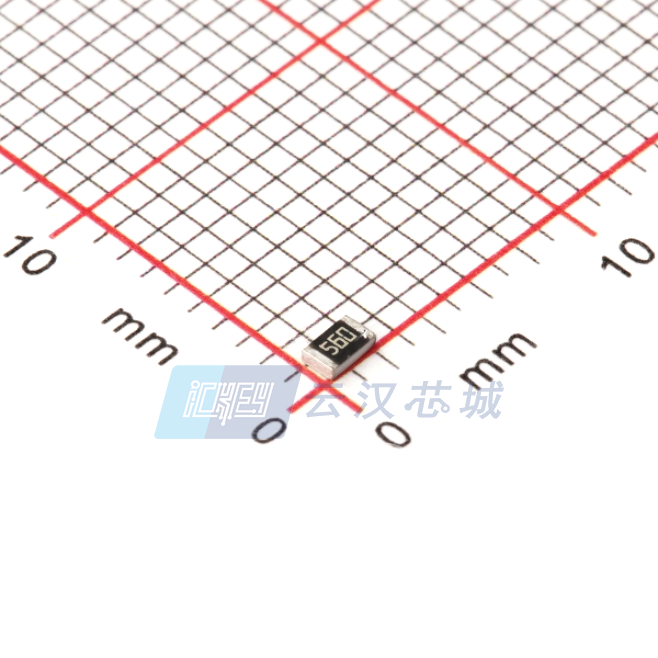

UNI-ROYAL 贴片电阻 0805W8J0560T5E

0805W8J0560T5E概述


    产品简介


    厚膜贴片电阻(Thick Film Chip Resistors)是由UNI-ROYAL公司生产的一种高性能电子元件,广泛应用于导航系统(如GPS)、移动电话、通信设备、个人数字助理(PDA)、机顶盒、计量设备等多个领域。这些电阻以其小型化和轻量化设计著称,能够显著降低装配成本并适应高速装配线的要求。

    技术参数


    以下是针对不同型号的厚膜贴片电阻的技术规格概览:
    | 型号 | 尺寸 (mm) | 功率等级 (W) | 电阻范围 (Ω) | 最大工作电压 (V) |

    | 01005 | 0.40×0.20×0.13 | 1/32W | 10Ω-10MΩ | 15V |
    | 0201 | 0.60×0.30×0.23 | 1/20W | 1Ω-10MΩ | 25V |
    | 0402 | 1.00×0.50×0.35 | 1/16W | 1Ω-10MΩ | 50V |
    | 0603 | 1.60×0.80×0.45 | 1/10W, 1/8W| 0.01Ω-10MΩ | 75V |
    | 0805 | 2.00×1.25×0.55 | 1/10W, 1/4W| 0.01Ω-10MΩ | 150V |
    | 1206 | 3.10×1.55×0.55 | 1/2W, 1/3W | 0.01Ω-10MΩ | 200V |
    | 1210 | 3.10×2.60×0.55 | 1/2W | 0.01Ω-10MΩ | 200V |
    | 1812 | 4.50×3.20×0.55 | 3/4W | 0.01Ω-10MΩ | 200V |
    | 2010 | 5.00×2.50×0.55 | 3/4W | 0.01Ω-10MΩ | 200V |
    | 2512 | 6.35×3.20×0.55 | 1W | 0.01Ω-10MΩ | 200V |

    产品特点和优势


    1. 尺寸小巧:UNI-ROYAL厚膜贴片电阻体积小,便于高密度组装。
    2. 高精度:具有低至±0.5%的高精度和稳定的温度系数。
    3. 多功能兼容性:适用于波峰焊和回流焊工艺,满足多种焊接需求。
    4. 广泛应用:适合导航系统、移动电话、电信设备、PDA等领域的应用。

    应用案例和使用建议


    在实际应用中,这些电阻经常用于需要高精度和可靠性的电路设计中。例如,在智能手机的电源管理模块中,它们可以作为电流限制电阻,保护敏感电子组件不受过载损害。在设计电路时,建议充分考虑电阻的功率等级和环境温度,确保其能够在预期的工作条件下稳定运行。

    兼容性和支持


    UNI-ROYAL提供了广泛的配套支持服务,包括技术支持和售后服务。产品包装支持各种形式,如纸带包装和卷带包装,能够适应不同的装配线要求。此外,产品符合RoHS标准,环保无铅,适用于各种合规要求严格的领域。

    常见问题与解决方案


    1. 问题:焊接不良
    - 解决方案:确保使用正确的焊接温度和时间,避免过度焊接导致损坏。

    2. 问题:电阻值偏差
    - 解决方案:检查实际安装条件是否与规定的温度和湿度范围一致,避免超出额定工作范围。

    3. 问题:长期使用后失效
    - 解决方案:定期进行负载寿命测试,确保产品能在预期环境下长时间稳定工作。

    总结和推荐


    综上所述,UNI-ROYAL的厚膜贴片电阻凭借其小巧的尺寸、高精度和宽泛的应用范围,成为了电子设备设计中的优选元件。在严格的工业标准和可靠性方面表现出色,推荐在需要高精度和稳定性的场合中使用。

0805W8J0560T5E参数

参数
电阻值 56Ω
精度 ±5%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0805W8J0560T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0805W8J0560T5E 0805W8J0560T5E数据手册

0805W8J0560T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.001
1000+ ¥ 0.0009
3000+ ¥ 0.0008
10000+ ¥ 0.0006
50000+ ¥ 0.0006
库存: 2177
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.1
直接购买
加入购物车
