0603WAF1431T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 1430Ω ±1% 1/10W 0603
供应商型号: 11M-0603WAF1431T5E
供应商: 云汉优选
标准整包数: 100

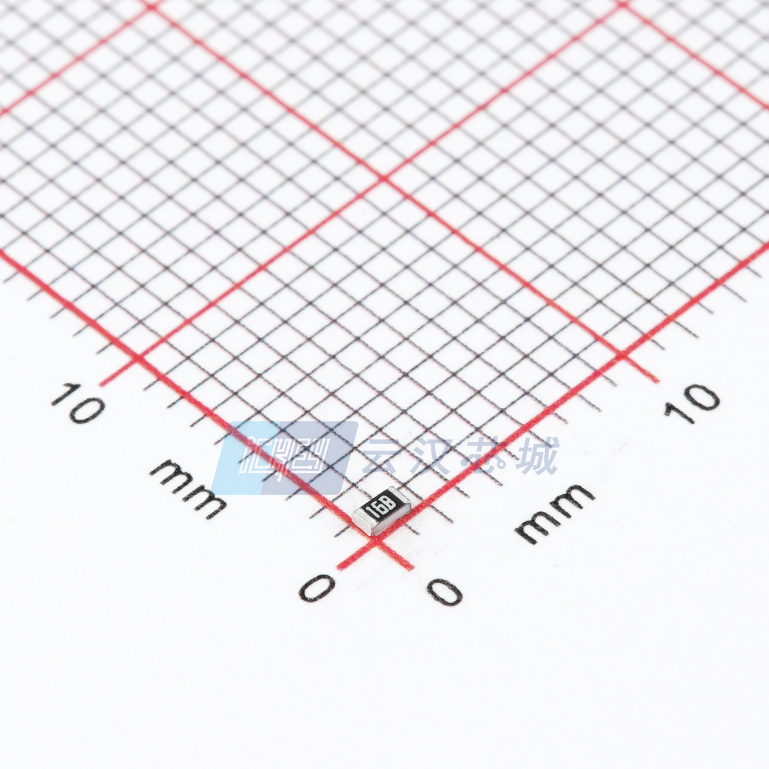

UNI-ROYAL 贴片电阻 0603WAF1431T5E

0603WAF1431T5E概述

    Uniroyal Electronics Thick Film Chip Resistors 数据表摘要

    产品简介


    Uniroyal Electronics推出的Thick Film Chip Resistors(厚膜贴片电阻)系列包含多种尺寸型号,从01005到2512不等。这些电阻器具备高精度和小体积的特点,适用于各种便携式和高密度电子设备中,如导航系统(GPS)、移动电话、电信设备、个人数字助理(PDA)、机顶盒、电表等。

    技术参数


    这些厚膜贴片电阻的技术规格如下:
    | 型号 | 尺寸 (mm) | 功率等级 | 额定电压 | 过载电压 | 跳线电阻 | 额定电流 | 最大过载电流 | 工作温度范围 |
    |
    | 01005 | 0.40x0.20x0.13 | 1/32W | 15V | 30V | <50mΩ | 0.5A | 1A | -55℃~125℃ |
    | 0201 | 0.60x0.30x0.23 | 1/20W | 25V | 50V | <50mΩ | 0.5A | 1A | -55℃~155℃ |
    | 0402 | 1.00x0.50x0.35 | 1/16W | 50V | 100V | <50mΩ | 1A | 2A | -55℃~155℃ |
    | 0603 | 1.60x0.80x0.45 | 1/10W | 75V | 150V | <50mΩ | 1A | 2A | -55℃~155℃ |
    | 0805 | 2.00x1.25x0.55 | 1/8W | 150V | 300V | <50mΩ | 2A | 5A | -55℃~155℃ |
    | 1206 | 3.10x1.55x0.55 | 1/3W | 200V | 400V | <50mΩ | 2A | 10A | -55℃~155℃ |
    | 1210 | 3.10x2.60x0.55 | 1/2W | 200V | 500V | <50mΩ | 2A | 10A | -55℃~155℃ |
    | 1812 | 4.50x3.20x0.55 | 3/4W | 200V | 500V | <50mΩ | 2A | 10A | -55℃~155℃ |
    | 2010 | 5.00x2.50x0.55 | 3/4W | 200V | 500V | <50mΩ | 2A | 10A | -55℃~155℃ |
    | 2512 | 6.35x3.20x0.55 | 1W | 200V | 500V | <50mΩ | 2A | 10A | -55℃~155℃ |

    产品特点和优势


    1. 小型化设计:尺寸紧凑,占用空间小,适合便携式设备。
    2. 高可靠性:经过严格测试,包括短时过载、温度循环、湿度、焊接、机械强度等方面。
    3. 高精度:提供0.5%和1%的容差选项,满足高精度要求的应用需求。
    4. 广泛应用:广泛应用于导航、移动通信、测量等领域的电子产品中。

    应用案例和使用建议


    - 应用实例:这些电阻器可以用于多种电子产品中,如手机主板上的电源管理电路、汽车电子控制系统中的信号传输路径、家用电器中的功率调节模块等。
    - 使用建议:
    - 选择适合应用要求的型号,例如在高精度要求的应用中选用0.5%或1%容差的型号。
    - 注意电阻器的安装方向,避免因应力导致引脚弯曲。
    - 定期检查存储条件,避免因长时间暴露于不良环境中而导致性能下降。

    兼容性和支持


    - 兼容性:该系列电阻器可与多种主流SMT设备兼容,适用于标准贴装流程。
    - 技术支持:UNI-ROYAL提供详尽的产品数据表和应用指南,客户可在遇到问题时联系技术支持团队获取帮助。

    常见问题与解决方案


    - 问题1:如何识别不同型号的电阻器?
    - 解决方案:通过查阅数据表中的编码规则进行区分。
    - 问题2:如何确保焊接质量?
    - 解决方案:遵循焊接温度和时间的要求,确保良好的焊点。
    - 问题3:如何应对静电敏感性?
    - 解决方案:在操作过程中采取防静电措施,避免静电损坏。

    总结和推荐


    综上所述,Uniroyal Electronics的Thick Film Chip Resistors系列具备优秀的性能和广泛的适用性,能够满足不同应用场景的需求。尤其适用于需要高精度和可靠性的电子产品中。强烈推荐该系列产品用于相关项目中。

0603WAF1431T5E参数

参数
电阻值 1.43KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0603WAF1431T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0603WAF1431T5E 0603WAF1431T5E数据手册

0603WAF1431T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
