0402WGF249JTCE

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 24.9 Ohms ±1% 1/16W ±100ppm/°C 0402
供应商型号: 11M-0402WGF249JTCE
供应商: 云汉优选
标准整包数: 100

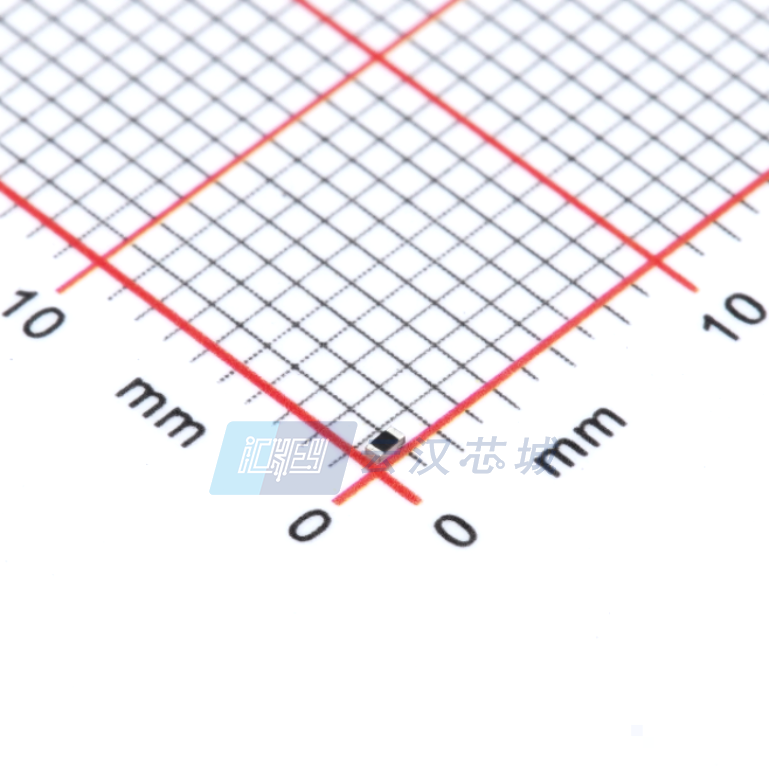

UNI-ROYAL 贴片电阻 0402WGF249JTCE

0402WGF249JTCE概述

    厚膜芯片电阻器技术手册

    1. 产品简介


    厚膜芯片电阻器(Thick Film Chip Resistors)是Uniroyal Electronics Global Co., Ltd.生产的一种关键电子元件。它们以其小巧的尺寸和轻便的重量著称,非常适合用于各种电子设备中。这些电阻器特别适用于导航仪(GPS)、移动电话、电信设备、个人数字助理(PDA)、机顶盒、计量仪器等领域。这些电阻器的主要特点是能够适应波峰焊接和回流焊接工艺,从而减少装配成本并匹配贴片机的要求。

    2. 技术参数


    厚膜芯片电阻器的技术规格如下:
    - 封装尺寸:01005、0201、0402、0603、0805、1206、1210、1812、2010、2512系列
    - 功率等级:1/32W到1W
    - 耐压能力:
    - 01005:最高工作电压15V,最大过载电压30V
    - 0201:最高工作电压25V,最大过载电压50V
    - 0402:最高工作电压50V,最大过载电压100V
    - 0603:最高工作电压75V,最大过载电压150V
    - 0805:最高工作电压150V,最大过载电压300V
    - 1206及更大尺寸:最高工作电压200V,最大过载电压500V
    - 温度系数:根据不同的封装尺寸,电阻值的变化范围在±100至±600ppm/℃之间
    - 阻值范围:从1Ω到10MΩ
    - 工作温度范围:-55℃到155℃
    - 额定电流:根据不同尺寸和功率等级,从0.5A到10A不等

    3. 产品特点和优势


    - 小型化设计:01005、0201、0402等小尺寸电阻器因其紧凑的体积,在空间有限的电路板上表现出色。
    - 高可靠性:经过严格测试,能够在高温、高湿、高低温等极端条件下保持稳定的性能。
    - 易于集成:适合波峰焊接和回流焊接工艺,降低装配成本并提高生产效率。
    - 广泛的阻值选择:提供从低阻值到高阻值的广泛选择,满足不同应用场景的需求。

    4. 应用案例和使用建议


    这些电阻器适用于多种应用场合,例如:
    - 导航仪(GPS):为复杂定位系统提供精确的电阻值。
    - 移动电话:在有限的空间内提供稳定的电阻值,支持高效能信号处理。
    - 电信设备:保证在各种工作条件下的信号稳定性和准确性。
    - 个人数字助理(PDA):提供高效的电路控制和信号处理能力。
    - 机顶盒和计量仪器:确保准确的信号处理和测量结果。
    使用建议:
    - 在高频电路设计中,选择合适的小型封装尺寸以避免寄生效应。
    - 在高压环境下,确保选择足够功率等级的电阻器以防止过热损坏。
    - 在高湿度环境中使用时,注意定期检查电阻器的焊点和连接情况,确保良好的接触和稳定性。

    5. 兼容性和支持


    这些电阻器具有良好的兼容性,可以与其他主流的电子元器件和设备配合使用。Uniroyal Electronics Global Co., Ltd. 提供全面的技术支持和服务,包括产品的安装指导、故障排查和维修服务。此外,公司还提供了详细的产品文档和技术资料,方便用户查阅和参考。

    6. 常见问题与解决方案


    - Q1: 为什么有些小尺寸的电阻器没有标记?
    - A1: 由于这些电阻器的尺寸非常小(如01005、0201、0402),在电阻体上无法进行标记。但可以通过电阻编号和颜色代码来识别它们。
    - Q2: 如何确认电阻器的精度?
    - A2: 根据产品的后缀代码,可以确定电阻器的精度。例如,“D”表示±0.5%,“F”表示±1%,“G”表示±2%,“J”表示±5%。
    - Q3: 如何判断电阻器是否受到静电损害?
    - A3: 静电敏感的电阻器应储存在防静电袋中。如果发现包装袋破损,需要检查电阻器是否已受损。如果怀疑已受损,应进行额外测试以确认其性能。

    7. 总结和推荐


    总体而言,Uniroyal Electronics Global Co., Ltd. 的厚膜芯片电阻器以其优秀的性能、可靠性和广泛的应用范围,成为了电子行业的重要组成部分。我们强烈推荐这些电阻器给需要高性能和高可靠性的电子设备制造商。通过严格的质量控制和多样的型号选择,Uniroyal Electronics Global Co., Ltd. 为电子设备的开发和制造提供了强有力的支持。

0402WGF249JTCE参数

参数
电阻值 24.9Ω
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1.1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0402WGF249JTCE数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0402WGF249JTCE 0402WGF249JTCE数据手册

0402WGF249JTCE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0004
1000+ ¥ 0.0003
3000+ ¥ 0.0003
10000+ ¥ 0.0002
50000+ ¥ 0.0002
库存: 832
起订量: 100 增量: 10000
交货地:
最小起订量为:100
合计: ¥ 0.04
直接购买
加入购物车
