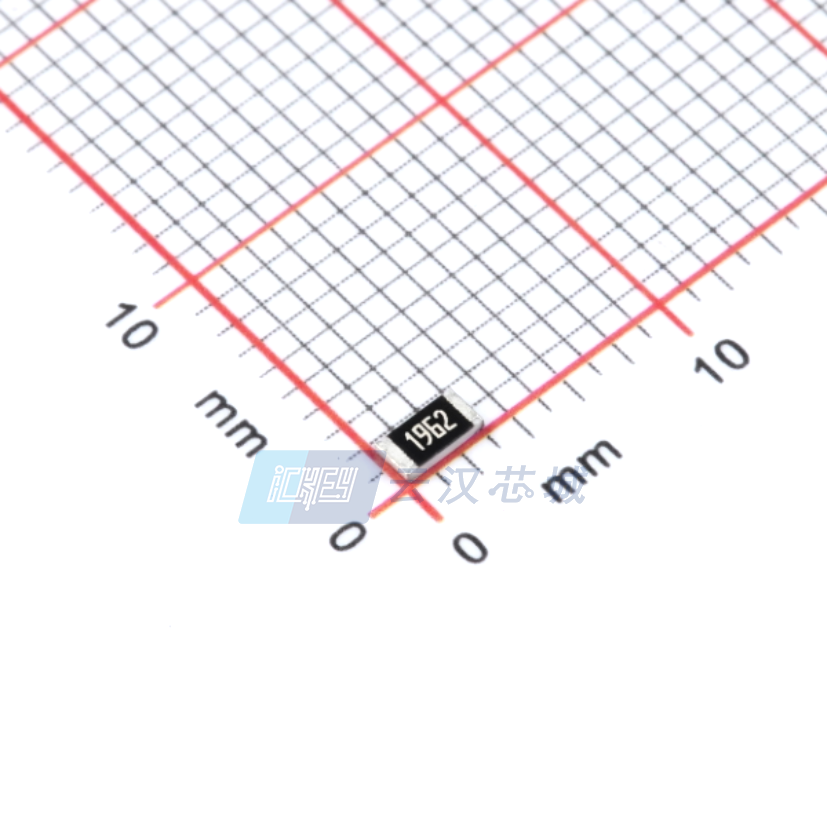

1206W4F1962T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 19600Ω ±1% 1/4W 1206
供应商型号: 11M-D-1206W4F1962T5E
供应商: 云汉优选
标准整包数: 100
UNI-ROYAL 贴片电阻 1206W4F1962T5E

1206W4F1962T5E概述

    Uniroyal Electronics Global Co., Ltd.
    厚膜芯片电阻技术手册
    产品名称:厚膜芯片电阻
    零件名称:01005、0201、0402、0603、0805、1206、1210、1812、2010、2512 系列

    1. 产品简介


    厚膜芯片电阻是广泛应用于导航仪(GPS)、移动电话、电信设备、个人数字助理(PDA)、机顶盒、计量设备等领域的精密电子元件。该系列电阻具有小型化、轻量化的特点,适合于波峰焊和回流焊工艺,能够有效降低组装成本并适应自动贴片机的要求。

    2. 技术参数


    以下表格列出了不同尺寸规格的厚膜芯片电阻的主要技术参数:
    | 尺寸 | 功率(W) | 额定电阻范围(Ω) | 最大工作电压(V) | 最大过载电压(V) | 绝缘耐压(V) |
    |
    | 01005 | 1/32 | 10Ω-10MΩ | 15 | 30
    | 0201 | 1/20 | 1Ω-10MΩ | 25 | 50
    | 0402 | 1/16 | 1Ω-10MΩ | 50 | 100 | 100 |
    | 0603 | 1/10 | 1Ω-10MΩ | 75 | 150 | 300 |
    | 0805 | 1/8 | 1Ω-10MΩ | 150 | 300 | 500 |
    | 1206 | 1/3 | 1Ω-10MΩ | 200 | 400 | 500 |
    | 1210 | 1/2 | 1Ω-10MΩ | 200 | 500 | 500 |
    | 1812 | 3/4 | 1Ω-10MΩ | 200 | 500 | 500 |
    | 2010 | 3/4 | 1Ω-10MΩ | 200 | 500 | 500 |
    | 2512 | 1 | 1Ω-10MΩ | 200 | 500 | 500 |

    3. 产品特点和优势


    - 小型化与轻量化:01005 到 2512 的不同尺寸满足各种需求,特别适用于空间有限的应用。
    - 低装配成本:适合自动贴片机和高效率焊接工艺,降低了生产成本。
    - 多规格选择:从1/32W到1W的不同功率等级,提供了广泛的电阻值选择,涵盖了广泛的电路需求。

    4. 应用案例和使用建议


    这些电阻常用于多种消费电子设备,如导航仪、手机、电信设备、PDA和智能电表等。根据不同的应用场景,可以选择适当的电阻型号以优化性能。
    例如,在设计一款新型的导航系统时,可以考虑使用0805系列的1/8W、±5%精度的10KΩ电阻,这类电阻的小型化特征使得整个系统的体积得以缩减。
    使用建议:
    - 在高温环境下使用时,应考虑到电阻的温度系数及其长期稳定性。
    - 为了提高焊接可靠性和寿命,建议采用合适的回流焊工艺。

    5. 兼容性和支持


    Uniroyal Electronics 提供详细的配套文档和技术支持服务,确保客户在使用过程中遇到任何问题都能及时得到解决。
    - 包装类型:T代表带状卷盘包装。
    - 包装数量:根据不同型号有不同的标准包装量,例如01005型号的包装量为4000PCS。

    6. 常见问题与解决方案


    Q: 如何正确标识电阻阻值?
    A: 使用不同的编码规则进行标识,如0805、1/8W、±5% 10KΩ,分别代表0805尺寸、1/8W功率、±5%精度和10KΩ阻值。
    Q: 在高温环境下如何保持稳定的工作性能?
    A: 选择具备高温稳定性的电阻型号,通常这些型号在技术手册中有详细说明,且需按照手册建议的条件存储和运输。

    7. 总结和推荐


    厚膜芯片电阻因其多样化的尺寸选择、优良的电气特性和广泛应用而受到市场青睐。Uniroyal Electronics 提供的这一系列产品以其高性能、可靠的温度稳定性以及良好的兼容性,值得在各类电子设备设计中选用。总的来说,无论是小型消费电子产品还是工业级设备,Uniroyal Electronics 的厚膜芯片电阻都是一个非常值得信赖的选择。

1206W4F1962T5E参数

参数
电阻值 19.6KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*1.55mm*650μm
通用封装 1206
安装方式 贴片安装
包装方式 卷带包装

1206W4F1962T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 1206W4F1962T5E 1206W4F1962T5E数据手册

1206W4F1962T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0014
1000+ ¥ 0.0012
3000+ ¥ 0.0011
10000+ ¥ 0.0009
50000+ ¥ 0.0009
库存: 3880
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.14
