0805W8F5113T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 511000Ω ±1% 1/8W 0805
供应商型号: 11M-0805W8F5113T5E
供应商: 云汉优选
标准整包数: 100

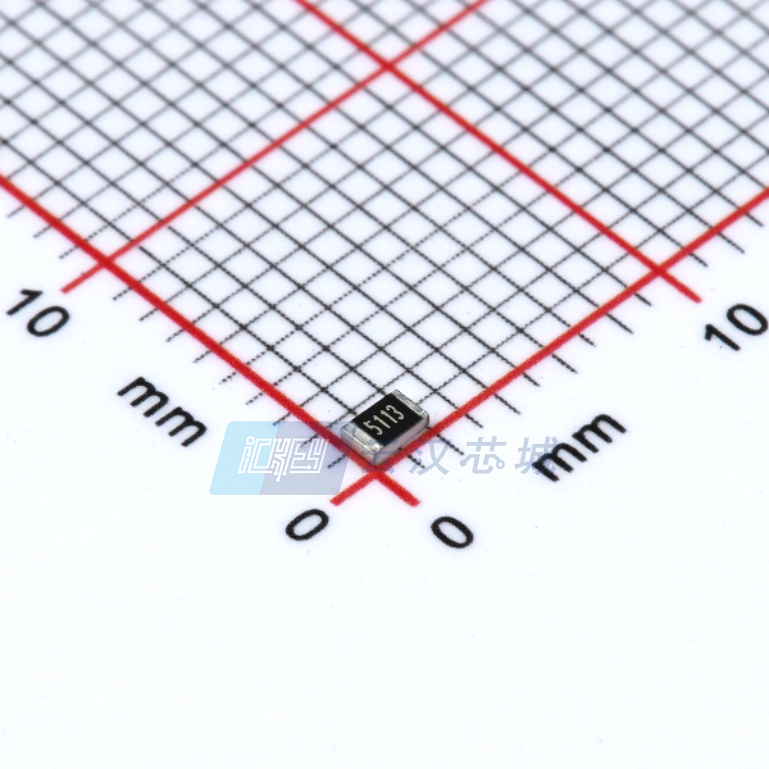

UNI-ROYAL 贴片电阻 0805W8F5113T5E

0805W8F5113T5E概述

    厚膜芯片电阻技术手册

    产品简介


    厚膜芯片电阻是一种广泛应用于电子设备的小型化高精度电阻元件。其主要功能是提供精确的电流控制和电压分配。该系列产品包含多种尺寸型号,如01005、0201、0402、0603、0805、1206、1210、1812、2010和2512等。这些电阻器适用于导航仪(GPS)、手机、电信、个人数字助理(PDA)、机顶盒、仪表等多种设备中。

    技术参数


    - 尺寸:根据不同的型号,电阻器的尺寸范围如下:
    - 01005:0.40×0.20×0.13 mm
    - 0201:0.60×0.30×0.23 mm
    - 0402:1.00×0.50×0.35 mm
    - 0603:1.60×0.80×0.45 mm
    - 0805:2.00×1.25×0.55 mm
    - 1206:3.10×1.55×0.55 mm
    - 1210:3.10×2.60×0.55 mm
    - 1812:4.50×3.20×0.55 mm
    - 2010:5.00×2.50×0.55 mm
    - 2512:6.35×3.20×0.55 mm
    - 额定功率:从1/32W到1W不等。
    - 温度系数:
    - 01005:1Ω≤R<10Ω为±300PPM/℃,10Ω≤R≤10MΩ为±200PPM/℃
    - 0201:1Ω≤R≤10Ω为±200PPM/℃,>10Ω为±200PPM/℃
    - 0402:1Ω≤R≤10Ω为±200PPM/℃,>10Ω为±100PPM/℃
    - 0603:0.01Ω≤R≤0.03Ω为±1500 PPM/℃,0.03Ω<R≤0.05Ω为±1000 PPM/℃,0.05Ω<R<1Ω为±800PPM/℃
    - 最大工作电压:
    - 01005:15V
    - 0201:25V
    - 0402:50V
    - 0603:75V
    - 0805:150V
    - 1206:200V
    - 1210:200V
    - 1812:200V
    - 2010:200V
    - 2512:200V

    产品特点和优势


    - 高精度:采用先进的厚膜工艺,确保电阻值的精确度达到±0.5%至±5%之间。
    - 宽泛的阻值范围:阻值范围覆盖从0.01Ω到10MΩ。
    - 高可靠性:经过严格的温度、湿度和老化测试,确保长期稳定运行。
    - 环保设计:无铅无卤素,符合RoHS标准,更安全可靠。

    应用案例和使用建议


    - 应用场景:
    - 手机和通信设备:用于电路板上的信号调节。
    - 车载导航系统:确保GPS模块的精确度。
    - 工业仪表:测量和控制系统中的精密电流和电压管理。
    - 使用建议:
    - 在选择合适的型号时,要考虑电路板厚度和工作环境条件,避免因电路板过薄导致的焊接问题。
    - 使用前要确认产品是否在规定条件下存储,以保持良好的可焊性。

    兼容性和支持


    - 兼容性:适用于各种主流SMT贴片机及焊接工艺。
    - 技术支持:提供详尽的技术资料和专业的技术支持团队,帮助客户解决应用中的问题。

    常见问题与解决方案


    - 问题一:产品长时间存放后可焊性下降。
    - 解决方案:严格按照制造商推荐的存储条件进行存放。

    - 问题二:安装过程中出现虚焊现象。
    - 解决方案:检查焊接温度和时间是否正确,确保充分浸锡。

    总结和推荐


    总体而言,Uniroyal Electronics Global Co., Ltd.生产的厚膜芯片电阻具有高度的精度和可靠性,非常适合在各种电子设备中使用。鉴于其出色的性能和广泛应用范围,我们强烈推荐这一系列电阻器给对精度和可靠性要求高的客户。
    以上是对Uniroyal Electronics Global Co., Ltd.的厚膜芯片电阻技术手册的全面概述。希望这份指南能够帮助您更好地了解和使用这款优质的产品。

0805W8F5113T5E参数

参数
电阻值 511KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0805W8F5113T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0805W8F5113T5E 0805W8F5113T5E数据手册

0805W8F5113T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0064
1000+ ¥ 0.0055
3000+ ¥ 0.0048
10000+ ¥ 0.004
50000+ ¥ 0.0038
库存: 4495
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.64
