0603WAF3160T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 316Ω ±1% 1/10W 0603
供应商型号: 0603WAF3160T5E
供应商: 国内现货
标准整包数: 5000

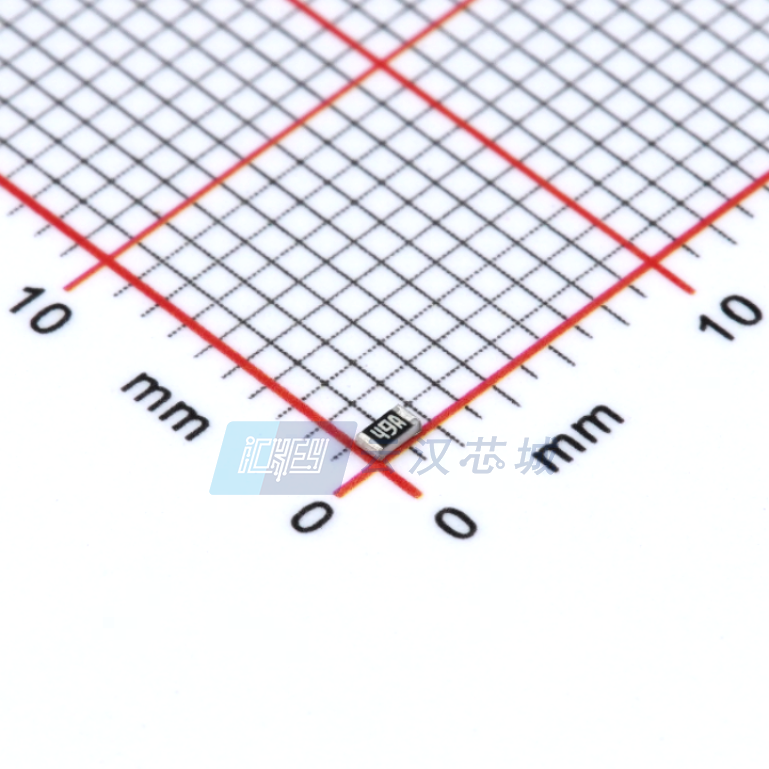

UNI-ROYAL 贴片电阻 0603WAF3160T5E

0603WAF3160T5E概述

    厚膜芯片电阻器技术手册

    产品简介


    本技术手册介绍了Uniroyal Electronics Global Co., Ltd.生产的厚膜芯片电阻器。这些电阻器广泛应用于电子设备中,适用于各类电路的设计和制造。常见的应用领域包括消费电子、工业自动化、通信设备及汽车电子等。其基本类型涵盖了01005到2512等多种尺寸,满足不同应用场景的需求。

    技术参数


    | 参数名称 | 描述 |

    | 尺寸 | 01005、0201、0402、0603、0805、1206、1210、1812、2010、2512等 |
    | 功率等级 | 包括1/32W、1/20W、1/16W、1/10W、1/8W、1/4W、1/2W、3/4W、1W等 |
    | 公差 | ±0.5%、±1%、±2%、±5%、±10%等 |
    | 阻值范围 | 1Ω-10MΩ(具体取决于型号和功率等级) |
    | 最大工作电压 | 15V至200V(具体取决于型号) |
    | 最大过载电压 | 30V至500V(具体取决于型号) |
    | 温度系数 | ±600PPM/℃至±100PPM/℃(具体取决于型号和阻值范围) |
    | 工作温度范围 | -55℃至155℃ |

    产品特点和优势


    1. 尺寸小巧:提供多种尺寸,适应不同的电路板设计需求。
    2. 高精度:最大公差为±0.5%,确保了精确的电路控制。
    3. 高可靠性:耐高温和低温,适用于广泛的温度环境。
    4. 环境友好:无铅化生产,符合RoHS标准,更环保。
    5. 高负载能力:最大过载电压可达500V,保证了长期稳定的工作状态。

    应用案例和使用建议


    1. 消费电子产品:如手机、平板电脑中的电源管理电路。
    2. 工业自动化:如PLC、传感器中的信号调节电路。
    3. 通信设备:如路由器、交换机中的滤波电路。
    使用建议:
    - 确保电路板厚度大于1.6mm,以避免因接触不良导致的性能问题。
    - 在设计电路时考虑电路板上的布局,避免过高密度的布置,以防热效应导致的电阻器损坏。
    - 长时间使用时应注意散热,避免过热影响电阻器寿命。

    兼容性和支持


    本系列产品可以与多种电子元器件和其他设备兼容。供应商提供详尽的技术支持和售后服务,如有需要可联系官网提供的联系方式获取更多信息。

    常见问题与解决方案


    1. 电阻器变色:
    - 原因:长时间暴露在高温下。
    - 解决方案:更换新电阻器,或者改善散热条件。
    2. 电阻器变值:
    - 原因:温度波动或湿度影响。
    - 解决方案:确保存储条件适宜,避免放置在潮湿或温度变化大的环境中。
    3. 焊接不牢固:
    - 原因:焊接温度不当。
    - 解决方案:按照推荐的焊接参数进行操作。

    总结和推荐


    综上所述,Uniroyal Electronics Global Co., Ltd.的厚膜芯片电阻器具备尺寸小、精度高、环境适应性强等特点,适用于多种场合。推荐在设计和生产中使用这些电阻器,以提高整体系统的可靠性和稳定性。对于需要高精度和可靠性应用的工程师和技术人员,这是一款非常值得信赖的选择。

0603WAF3160T5E参数

参数
电阻值 316Ω
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm(长度)*550μm(高度)
通用封装 0603
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0603WAF3160T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0603WAF3160T5E 0603WAF3160T5E数据手册

0603WAF3160T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.003
15000+ ¥ 0.0028
50000+ ¥ 0.0028
库存: 70000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 15
