0402WGF130KTCE

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 1.3Ω ±1% 1/16W 0402
供应商型号: 11M-0402WGF130KTCE
供应商: 云汉优选
标准整包数: 100

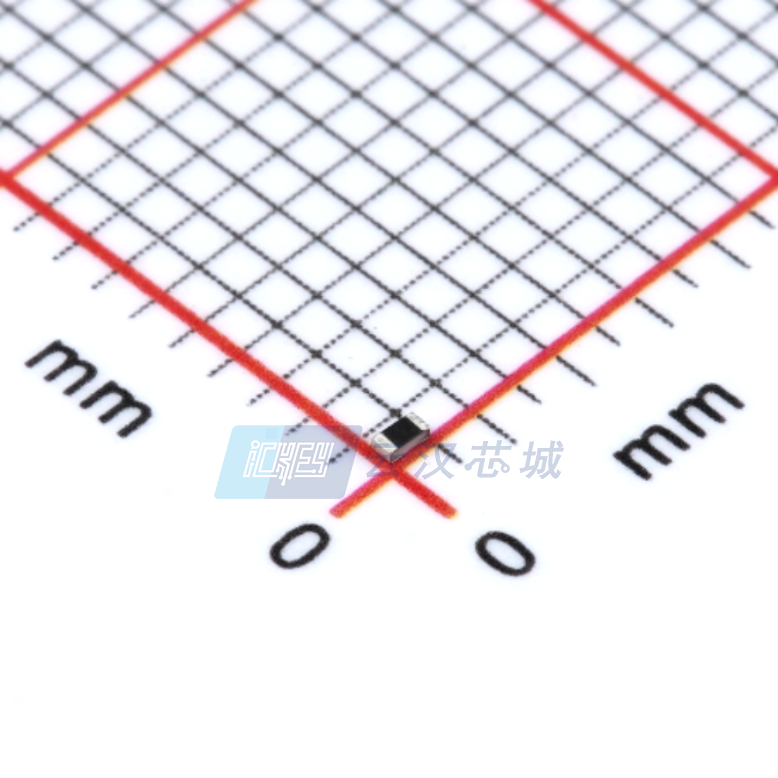

UNI-ROYAL 贴片电阻 0402WGF130KTCE

0402WGF130KTCE概述

    # 高品质厚膜贴片电阻器技术手册

    产品简介


    基本介绍
    厚膜贴片电阻器是广泛应用于电子设备中的关键组件,具有小尺寸和高精度的特点。本文将详细介绍01005到2512系列的不同型号,它们主要应用于导航系统、移动电话、电信设备、PDA、机顶盒、计量仪器等领域。

    技术参数


    尺寸和额定电压
    | 尺寸 | 额定电压 | 超负荷电压 | 工作温度 |
    ||
    | 01005 | 15V | 30V | -55~+125°C |
    | 0201 | 25V | 50V | -55~+155°C |
    | 0402 | 50V | 100V | -55~+155°C |
    | 0603 | 75V | 150V | -55~+155°C |
    | 0805 | 150V | 300V | -55~+155°C |
    | 1206 | 200V | 400V | -55~+155°C |
    | 1210 | 200V | 500V | -55~+155°C |
    | 1812 | 200V | 500V | -55~+155°C |
    | 2010 | 200V | 500V | -55~+155°C |
    | 2512 | 200V | 500V | -55~+155°C |
    电气特性
    | 尺寸 | 功率 | 电阻范围 |
    |
    | 01005 | 1/32W | 无 |
    | 0201 | 1/20W | 无 |
    | 0402 | 1/16W | 1Ω~10MΩ |
    | 0603 | 1/10W | 0.01Ω~10MΩ |
    | 0805 | 1/8W | 0.01Ω~10MΩ |
    | 1206 | 1/4W | 1Ω~10MΩ |
    | 1210 | 1/4W | 0.01Ω~10MΩ |
    | 1812 | 1/3W | 1Ω~10MΩ |
    | 2010 | 1/2W | 0.01Ω~10MΩ |
    | 2512 | 3/4W | 1Ω~10MΩ |

    产品特点和优势


    - 小尺寸与轻重量:适应空间有限的设计需求。
    - 节约组装成本:便于自动装配,减少人工成本。
    - 适用性广:适合波峰焊接和回流焊工艺。
    - 优异的电气特性:低阻值(<50mΩ),承受过载电流能力强大。

    应用案例和使用建议


    应用场景
    1. 导航系统:利用高稳定性,确保精确测量。
    2. 移动电话:满足对高可靠性的需求,适用于各种接口。
    3. 电信设备:高频稳定工作,符合电信行业标准。
    使用建议
    1. 确保焊接温度在制造商推荐范围内,以避免损坏。
    2. 在潮湿环境下使用时,需特别注意绝缘电阻和防潮处理。
    3. 在高温和低温环境中使用时,考虑其温度系数的影响。

    兼容性和支持


    兼容性
    这些厚膜贴片电阻器与主流SMT设备兼容,易于集成到现有设计中。
    支持
    厂商提供详尽的技术文档和支持服务,确保客户能顺利使用并维护这些产品。

    常见问题与解决方案


    问题与解决方案
    1. 焊点质量不佳:确保焊接温度和时间符合要求。
    2. 过载电流过大:选择额定电流更高的型号。
    3. 电阻漂移:选择温度系数更低的产品,或采用适当的封装措施。

    总结和推荐


    综上所述,这些厚膜贴片电阻器具有高精度、高可靠性、低成本和多用途的特点。它们在多种应用中表现出色,尤其是在空间受限的设计中。鉴于其卓越的电气特性和广泛的适用性,强烈推荐在相关项目中使用这些电阻器。

0402WGF130KTCE参数

参数
电阻值 1.3Ω
精度 ±1%
额定功率 62.5mW
温度系数 ±400ppm/℃
长*宽*高 1.1mm*550μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0402WGF130KTCE数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0402WGF130KTCE 0402WGF130KTCE数据手册

0402WGF130KTCE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0006
1000+ ¥ 0.0006
3000+ ¥ 0.0005
10000+ ¥ 0.0004
50000+ ¥ 0.0004
库存: 9394
起订量: 100 增量: 10000
交货地:
最小起订量为:100
合计: ¥ 0.06
