0805W4F200MT5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 0.02Ω ±1% 1/4W 0805
供应商型号: 26M-0805W4F200MT5E
供应商: 云汉优选
标准整包数: 50

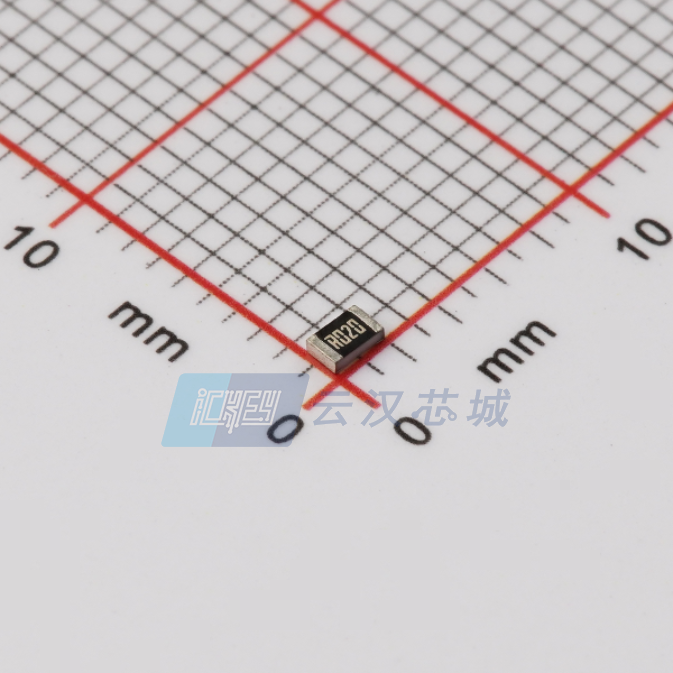

UNI-ROYAL 贴片电阻 0805W4F200MT5E

0805W4F200MT5E概述

    厚膜片式电阻器技术手册

    产品简介


    厚膜片式电阻器是用于电路设计中的关键组件之一,广泛应用于各种电子设备中。本产品系列包括多种尺寸规格(如01005、0201、0402、0603、0805、1206、1210、1812、2010、2512),每种规格对应不同的功率等级和精度要求。这些电阻器以其体积小、重量轻、成本低等特点而受到市场青睐。

    技术参数


    1. 尺寸:不同规格的电阻器具有不同的尺寸,从01005到2512不等。具体尺寸和公差请参考下表:
    | 尺寸 | 长度(L) | 宽度(W) | 高度(H) | A | B |
    |
    | 01005 | 0.40±0.02 | 0.20±0.02 | 0.13±0.02 | 0.10±0.05 | 0.10±0.03 |
    | 0201 | 0.60±0.03 | 0.30±0.03 | 0.23±0.03 | 0.10±0.05 | 0.15±0.05 |
    | 0402 | 1.00±0.10 | 0.50±0.05 | 0.35±0.05 | 0.20±0.10 | 0.25±0.10 |
    | 0603 | 1.60±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 |
    | 0805 | 2.00±0.15 | 1.25+0.15/-0.10 | 0.55±0.10 | 0.40±0.20 | 0.40±0.20 |
    | 1206 | 3.10±0.15 | 1.55+0.15/-0.10 | 0.55±0.10 | 0.45±0.20 | 0.45±0.20 |
    | 1210 | 3.10±0.10 | 2.60±0.20 | 0.55±0.10 | 0.50±0.25 | 0.50±0.20 |
    | 1812 | 4.50±0.20 | 3.20±0.20 | 0.55±0.20 | 0.50±0.20 | 0.50±0.20 |
    | 2010 | 5.00±0.10 | 2.50±0.20 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 |
    | 2512 | 6.35±0.10 | 3.20±0.20 | 0.55±0.10 | 0.60±0.25 | 0.50±0.20 |
    2. 功率等级:电阻器的额定功率从1/32W到1W不等。
    3. 工作温度范围:-55℃至155℃。
    4. 工作电压:根据型号不同,最高工作电压范围为15V至500V。

    产品特点和优势


    - 体积小、重量轻:便于在紧凑空间内安装和使用。
    - 高可靠性:通过了多项严格的测试,包括温度循环、湿度、老化测试等。
    - 低阻值变化率:在广泛的温度范围内保持稳定的阻值变化。
    - 易于焊接:适用于波峰焊和回流焊工艺。

    应用案例和使用建议


    这些厚膜片式电阻器广泛应用于导航仪(GPS)、手机、电信设备、个人数字助理(PDA)、机顶盒、电表等领域。使用时,需确保电路板厚度超过1.6mm,以避免焊接不良。同时,在极端温度环境下使用时,建议进行温度补偿,以确保长期稳定性。

    兼容性和支持


    该系列产品与各种标准焊接工艺兼容,如波峰焊和回流焊。制造商提供全面的技术支持和售后服务,以确保客户能够高效、可靠地使用这些电阻器。

    常见问题与解决方案


    1. 问题:长时间存储后,焊接性能下降。
    - 解决方案:建议定期检查并重新评估焊接性能。
    2. 问题:在高温环境下,阻值变化明显。
    - 解决方案:采用温度补偿措施,如选用具有低温度系数的电阻器。

    总结和推荐


    综上所述,厚膜片式电阻器以其小巧、轻便、可靠的特点,适用于多种高要求的应用场合。尽管价格略高于传统电阻器,但考虑到其出色的性能和长久的使用寿命,我们强烈推荐使用此系列产品。对于需要精密、可靠的电路设计来说,这是一个理想的选择。

0805W4F200MT5E参数

参数
电阻值 20mΩ
精度 ±1%
额定功率 250mW
温度系数 ±1000ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0805W4F200MT5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0805W4F200MT5E 0805W4F200MT5E数据手册

0805W4F200MT5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.0551
100+ ¥ 0.0429
500+ ¥ 0.0386
1000+ ¥ 0.0351
5000+ ¥ 0.0276
10000+ ¥ 0.0257
50000+ ¥ 0.0241
库存: 26222
起订量: 50 增量: 5000
交货地:
最小起订量为:50
合计: ¥ 2.75
