0603WAJ0433T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 43000Ω ±5% 1/10W 0603
供应商型号: 11M-0603WAJ0433T5E
供应商: 云汉优选
标准整包数: 100

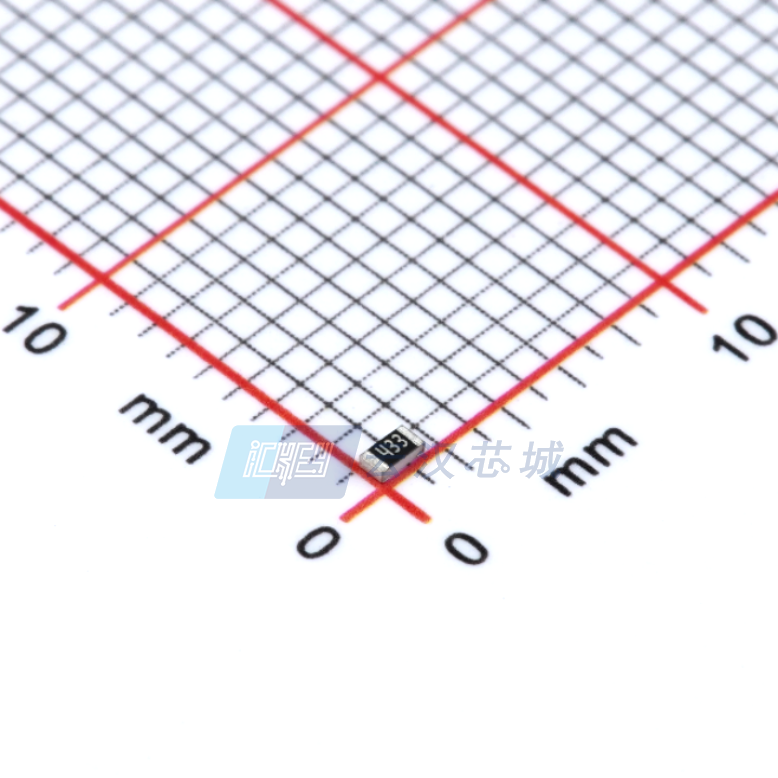

UNI-ROYAL 贴片电阻 0603WAJ0433T5E

0603WAJ0433T5E概述

    厚膜芯片电阻技术手册
    Uniroyal Electronics Global Co., Ltd.

    1. 产品简介


    厚膜芯片电阻是一种广泛应用的电子元器件,具有多种尺寸(如01005、0201、0402、0603、0805、1206、1210、1812、2010、2512系列)。这些电阻适用于导航系统(GPS)、手机、电信设备、个人数字助理(PDA)、电视盒、电表等多种应用场景。

    2. 技术参数


    - 功率等级:根据电阻大小不同,其额定功率也有所不同。例如,01005系列的最大功率为1/32W,而2512系列的最大功率为1W。
    - 耐电压:各系列电阻的最大工作电压及过载电压如下:
    - 01005:最大工作电压为15V,最大过载电压为30V。
    - 2512:最大工作电压为200V,最大过载电压为500V。
    - 电阻范围:不同系列电阻的阻值范围广泛,满足不同的应用需求。
    - 温度系数:各种型号的电阻有不同的温度系数,例如01005系列在1Ω≤R<10Ω范围内的温度系数为±200PPM/℃。

    3. 产品特点和优势


    厚膜芯片电阻的优势主要体现在以下几个方面:
    - 体积小,重量轻:适合空间受限的应用场合。
    - 装配成本低:可以匹配自动贴片机进行批量生产。
    - 适用焊接方式多样:既适合波峰焊又适合回流焊。
    - 高可靠性:具备良好的耐高温和高湿性能,适用于各种严苛环境。

    4. 应用案例和使用建议


    厚膜芯片电阻被广泛应用于导航系统(如GPS)、移动电话、电信设备等领域。在具体使用过程中,用户需要根据电阻的额定功率和温度系数选择合适的型号。此外,使用时应注意避免在极端温度环境下使用,以免影响电阻性能。

    5. 兼容性和支持


    这些电阻可以与其他标准组件配合使用,适用于各种自动化生产和组装线。Uniroyal Electronics Global Co., Ltd. 提供全面的技术支持和售后服务,确保客户能够顺利使用这些产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻出现漂移 | 确保安装在适当的温度和湿度环境中。 |
    | 焊接不良 | 调整焊接温度和时间。 |

    7. 总结和推荐


    总体来说,厚膜芯片电阻因其小巧、可靠的特性,在多种电子设备中得到了广泛应用。其广泛的电阻范围和多种封装形式使其在不同应用场景下都能找到合适的产品。对于需要高可靠性和稳定性应用的用户,推荐使用Uniroyal Electronics Global Co., Ltd.的厚膜芯片电阻产品。

0603WAJ0433T5E参数

参数
电阻值 43KΩ
精度 ±5%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.7mm*900μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0603WAJ0433T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0603WAJ0433T5E 0603WAJ0433T5E数据手册

0603WAJ0433T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0028
1000+ ¥ 0.0024
3000+ ¥ 0.0021
10000+ ¥ 0.0018
50000+ ¥ 0.0017
库存: 3969
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.28
