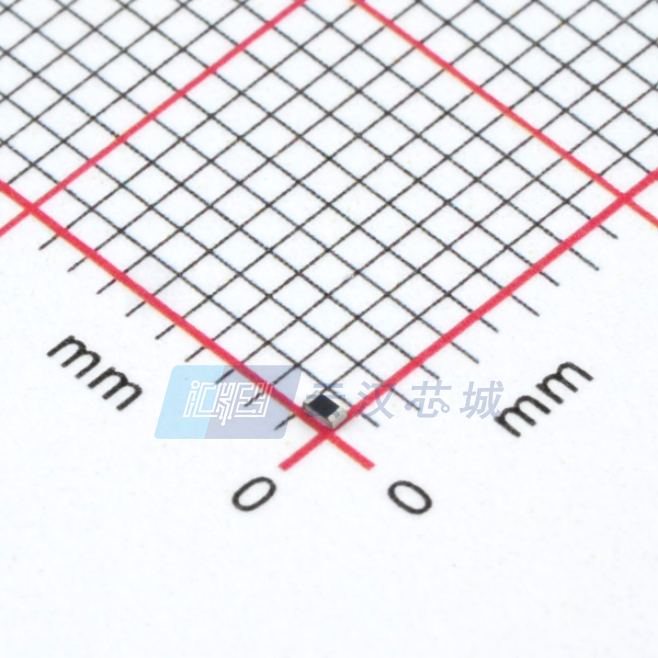

0402WGJ0162TCE

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 1600Ω ±5% 1/16W 0402
供应商型号: 11M-D-0402WGJ0162TCE
供应商: 云汉优选
标准整包数: 100
UNI-ROYAL 贴片电阻 0402WGJ0162TCE

0402WGJ0162TCE概述

    厚膜芯片电阻器(Thick Film Chip Resistors)技术手册解析

    产品简介


    厚膜芯片电阻器是一种广泛应用在各种电子设备中的关键电子元器件。这些电阻器以其小巧的尺寸和高精度而著称,适用于导航设备(如GPS)、移动电话、电信设备、个人数字助理(PDA)、机顶盒、计量设备等多个领域。UNI-ROYAL品牌下的系列厚膜芯片电阻器提供多种尺寸选择,如01005、0201、0402、0603、0805、1206、1210、1812、2010和2512等型号,每种型号都有不同的功率等级和电阻值范围,以满足不同应用场景的需求。

    技术参数


    厚膜芯片电阻器的主要技术参数如下:
    - 尺寸范围:根据型号不同,尺寸从0.40 x 0.20 mm(01005型)到6.35 x 3.20 mm(2512型)不等。
    - 电阻值范围:
    - 01005:10Ω - 10MΩ(±0.5%,±1%),1Ω - 10MΩ(±2%,±5%)
    - 0201:1Ω - 10MΩ(±0.5%,±1%),1Ω - 10MΩ(±2%,±5%)
    - 0402:1Ω - 10MΩ(±0.5%,±1%),1Ω - 10MΩ(±2%,±5%)
    - 0603:1Ω - 10MΩ(±0.5%,±1%),0.01Ω - 10MΩ(±2%,±5%)
    - 0805:0.01Ω - 10MΩ(±0.5%,±1%),0.01Ω - 10MΩ(±2%,±5%)
    - 1206:1Ω - 10MΩ(±0.5%,±1%),0.01Ω - 10MΩ(±2%,±5%)
    - 1210:1Ω - 10MΩ(±0.5%,±1%),0.01Ω - 10MΩ(±2%,±5%)
    - 1812:1Ω - 10MΩ(±0.5%,±1%),0.01Ω - 10MΩ(±2%,±5%)
    - 2010:1Ω - 10MΩ(±0.5%,±1%),0.01Ω - 10MΩ(±2%,±5%)
    - 2512:1Ω - 10MΩ(±0.5%,±1%),0.01Ω - 10MΩ(±2%,±5%)

    - 额定功率:根据型号不同,功率范围从1/32W到1W不等。
    - 工作电压:最高工作电压从15V(01005型)到200V(1206型)不等。
    - 温度系数:温度系数范围广泛,根据型号和电阻值不同,范围从-200 ppm/℃到+600 ppm/℃不等。

    产品特点和优势


    1. 小尺寸和轻重量:01005型号最小,仅有0.40 x 0.20 mm,非常适合空间受限的应用场景。
    2. 高效焊接:适合波峰焊和回流焊,可以减少装配成本。
    3. 高可靠性:经过多次高低温测试和湿度测试,确保长期稳定性能。
    4. 多功能用途:适用于多种应用领域,如导航、通信、个人电子设备等。
    5. 环保设计:部分型号采用无铅环保材料,符合RoHS标准。

    应用案例和使用建议


    应用案例:厚膜芯片电阻器广泛应用于GPS导航系统、智能手机、电信设备等领域。例如,在一个典型的智能手机主板上,多个不同规格的厚膜芯片电阻器协同工作,保证电路板的正常运行。
    使用建议:
    - 确保电阻器的工作环境温度不超过额定范围,特别是在高温环境下。
    - 对于特殊应用场合,如需要极高精度的情况,建议选用0.5%或1%误差范围的型号。
    - 在组装过程中,应避免过度应力导致引脚弯曲。

    兼容性和支持


    - 兼容性:大多数型号都具有良好的兼容性,适用于多种贴片工艺。具体兼容性需参考数据手册中的详细说明。
    - 支持:UNI-ROYAL提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术文档等。

    常见问题与解决方案


    1. Q:电阻器表面的标记不清楚怎么办?
    - A: 确认是否为小尺寸型号(如01005、0201、0402),由于尺寸过小,可能没有明显的标记。建议查看产品批次号或者联系厂家确认。

    2. Q:电阻器焊接时出现虚焊怎么办?
    - A: 可能是焊接温度或时间不足导致。调整焊接温度和时间至合适范围,通常推荐焊接温度为245℃±3℃,浸锡时间为2-3秒。

    3. Q:如何确定电阻器的实际值与标称值一致?
    - A: 使用万用表进行实际测量,或者通过生产厂家提供的测试报告验证。

    总结和推荐


    总体来看,UNI-ROYAL品牌的厚膜芯片电阻器凭借其精密的设计和卓越的性能,成为众多电子设备的理想选择。无论是对于小型便携式设备还是大型通信设备,这些电阻器都能提供可靠的电气连接。考虑到其优异的温度稳定性和高可靠性,我们强烈推荐这款产品用于对精度和稳定性要求较高的应用场景。

0402WGJ0162TCE参数

参数
电阻值 1.6KΩ
精度 ±5%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1.1mm*550μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0402WGJ0162TCE数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0402WGJ0162TCE 0402WGJ0162TCE数据手册

0402WGJ0162TCE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0003
1000+ ¥ 0.0003
3000+ ¥ 0.0002
10000+ ¥ 0.0002
50000+ ¥ 0.0002
库存: 7873
起订量: 100 增量: 10000
交货地:
最小起订量为:100
合计: ¥ 0.03
直接购买
加入购物车
