首页  >  产品百科  >  ESK475M100AC3AA

ESK475M100AC3AA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 4.7μF 100V ±20% 2000h@ 85°C 50mA@ 120Hz,75mA@ 10kHz 通孔安装 5mm*11mm*12.5mm
供应商型号: 80-ESK475M100AC3AA
供应商: Mouser
标准整包数: 1

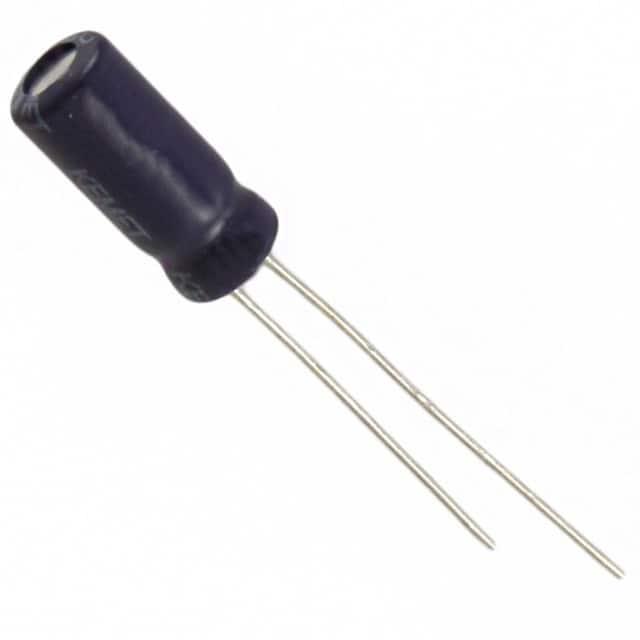

KEMET 铝电解电容 ESK475M100AC3AA

ESK475M100AC3AA概述

    KEMET ESK Radial Aluminum Electrolytic Capacitors

    1. 产品简介


    KEMET ESK系列径向铝电解电容器专为高密度印刷电路板设计,特别适合需要小型化解决方案的应用场合。该产品广泛应用于消费电子中的通用耦合、去耦、旁路和滤波等功能。

    2. 技术参数


    以下是KEMET ESK系列电容器的主要技术规格:
    - 温度范围:-40°C 至 +85°C(特定型号为-25°C 至 +85°C)
    - 额定电压:6.3VDC 至 500VDC
    - 容值范围:0.47μF 至 22,000μF
    - 耐久性:2,000小时寿命测试
    - 漏电流:最大漏电流为0.01CV或3μA(以较高者为准)
    - 阻抗特性:根据频率变化,阻抗在不同温度下有所不同
    - 封装尺寸:直径范围4mm至22mm,长度范围11mm至40mm

    3. 产品特点和优势


    KEMET ESK系列径向铝电解电容器具备如下显著优势:
    - 高耐温性:最高工作温度可达85°C,适用于高温环境。
    - 长寿命:经过2,000小时的寿命测试,确保长期稳定运行。
    - 安全设计:采用直径≥5mm的外壳,并配备基座上的安全排气孔,提供额外的安全保障。
    - 环保材料:无铅设计,符合RoHS标准,满足国际环保要求。

    4. 应用案例和使用建议


    KEMET ESK系列电容器常用于各种消费电子产品,如手机、平板电脑和家用电器中。在这些应用中,电容器通常用于信号耦合、电源去耦和滤波等环节。
    使用建议:
    - 确保电容器安装时有足够的空间散热。
    - 根据具体应用选择合适的容值和额定电压。
    - 在高温环境下使用时,需注意避免超过最高工作温度限制。

    5. 兼容性和支持


    KEMET ESK系列电容器提供了多种封装选项,如散装、带状和弹夹包装等,可根据不同的生产需求进行选择。KEMET公司还提供全面的技术支持,包括产品文档、设计指南和售后技术支持服务。

    6. 常见问题与解决方案


    根据手册中提供的常见问题和解决方案,以下是几个典型问题及相应的解决方法:
    - 问题:电容器储存时间过长导致漏电流增加。
    解决方法:建议在储存超过18个月后进行电压重新施加处理。
    - 问题:电容器出现故障。
    解决方法:检查电路连接是否正确,确认是否达到额定工作条件,必要时联系技术支持。

    7. 总结和推荐


    综上所述,KEMET ESK系列径向铝电解电容器凭借其优秀的耐温性、长寿命和安全设计,在消费电子等领域中具有广泛应用前景。其环保材料和多样的封装选项也使其在市场上具有较高的竞争力。因此,我们强烈推荐使用该系列产品。
    希望这篇技术手册能够帮助您更好地了解和使用KEMET ESK系列径向铝电解电容器。如果您有任何进一步的问题或需要详细资料,请联系KEMET官方获取更多支持。

ESK475M100AC3AA参数

参数
电容值 4.7μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 50mA@ 120Hz,75mA@ 10kHz
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ESK475M100AC3AA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

ESK475M100AC3AA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET ESK475M100AC3AA ESK475M100AC3AA数据手册

ESK475M100AC3AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.184 ¥ 1.5548
10+ $ 0.0771 ¥ 0.6511
100+ $ 0.0679 ¥ 0.5733
500+ $ 0.0518 ¥ 0.4373
1000+ $ 0.044 ¥ 0.3718
2500+ $ 0.0363 ¥ 0.3067
10000+ $ 0.0346 ¥ 0.292
25000+ $ 0.0324 ¥ 0.2738
50000+ $ 0.0294 ¥ 0.2484
库存: 1706
起订量: 1 增量: 1
