EDH477M016A9MAA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 470μF 16V ±20% 2000h@ 105°C 240mA@ 120Hz,300mA@ 10kHz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 3346123
供应商: 海外现货
标准整包数: 10

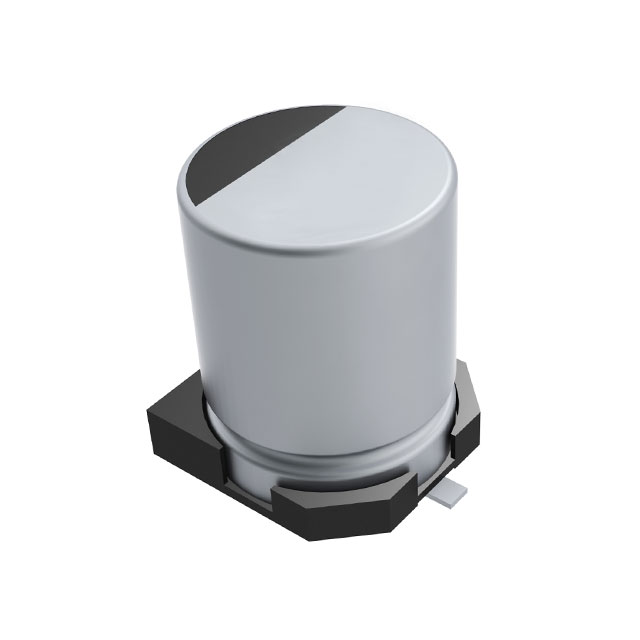

KEMET 铝电解电容 EDH477M016A9MAA

EDH477M016A9MAA概述

    高品质铝电解电容器:KEMET EDH系列技术手册

    产品简介


    KEMET EDH系列是一款表面贴装式铝电解电容器,专为高密度印刷电路板设计。该电容器以其低剖面垂直芯片和无铅设计而著称,适用于音频/视频(AV)、计算机/显示器、通信设备以及开关模式电源供应(SMPS)等广泛的应用领域。

    技术参数


    KEMET EDH系列电容器的主要技术规格如下:
    - 额定电压: 6.3V 至 450V DC
    - 容值范围: 1 µF 至 2,200 µF
    - 容值精度: ±20%
    - 工作温度: -40°C 至 +105°C
    - 寿命测试: 2,000小时@105°C
    - 泄漏电流: 最大值为0.01 CV 或 3 µA(取两者较大者)
    - 振动测试: 在三个方向(X、Y 和 Z 轴)施加5G最大加速度的振动,持续时间为4小时(频率范围:10 Hz 至 2,000 Hz)
    详细尺寸和封装信息参见下表:
    | 尺寸代码 | 尺寸 (mm) | 容许公差 |
    |
    | 9B | 4.0±0.5 | 5.4+0.25/-0.1 4.3±0.2 5.5 最大1.8±0.2 |

    产品特点和优势


    KEMET EDH系列电容器的独特优势包括:
    - 低剖面设计: 适合高密度电路板布局。
    - 无铅设计: 符合RoHS指令,环保且符合全球环保标准。
    - 宽泛的工作温度范围: 适应多种工作环境。
    - 长寿命: 经过严格的测试,使用寿命可达2,000小时。
    - 出色的抗振动性能: 能够在极端环境下保持稳定性能。

    应用案例和使用建议


    KEMET EDH系列电容器典型应用包括AV系统、计算机和显示器、通信设备以及SMPS。以下是一些使用建议:
    - 散热管理: 确保电容器远离热源并留有足够的空间以进行空气流通。
    - 正确安装: 验证连接板的牢固度,确保正确的极性。
    - 长时间存储: 长时间存储后需要验证泄漏电流。如果发现泄漏电流超过规范,需要通过施加额定电压来恢复电容器。

    兼容性和支持


    KEMET EDH系列电容器与其他电子元器件兼容良好,尤其适合与具有相同额定电压和工作温度范围的设备配合使用。KEMET公司提供全面的技术支持和维护服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    常见的用户问题及解决方案包括:
    - 泄漏电流过大: 可能是因为长时间未使用或存储条件不当。建议按照要求重新施加额定电压来恢复电容器。
    - 安装不稳定: 检查连接板的机械力,确保稳固安装。
    - 电压分布不均: 使用平衡电阻,根据公式 R = 60/C 来计算电阻值。

    总结和推荐


    KEMET EDH系列电容器以其出色的性能、宽泛的工作温度范围和高可靠性在市场上表现出色。无论是对于高密度PCB应用还是需要在恶劣环境下工作的设备,该系列产品都是一种可靠的选择。综合来看,我们强烈推荐KEMET EDH系列电容器用于各种高性能电子设备的设计和制造。
    如果您对更多技术细节感兴趣,可以访问[KEMET官网](www.kemet.com)了解更多。

EDH477M016A9MAA参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 240mA@ 120Hz,300mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EDH477M016A9MAA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EDH477M016A9MAA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET EDH477M016A9MAA EDH477M016A9MAA数据手册

EDH477M016A9MAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
