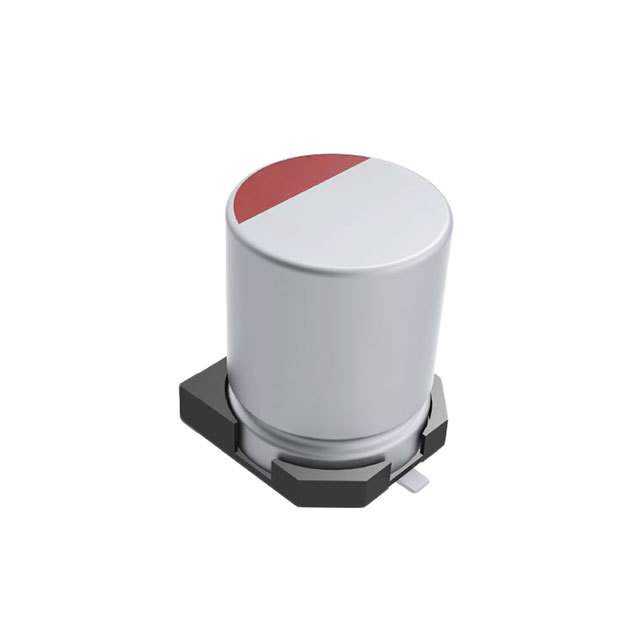

A767KS336M1KLAE045

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 33μF 80V ±20% 45mΩ 2000h@ 105°C 105mA@ 120Hz,2.1A@ 100 kHz 贴片安装 8.3mm*8.3mm*12.5mm
供应商型号: 399-15650-2-ND
供应商: Digi-Key
标准整包数: 400
KEMET 铝电解电容 A767KS336M1KLAE045

A767KS336M1KLAE045概述

    KEMET Surface Mount Solid Polymer Aluminum Capacitors: A Comprehensive Guide

    1. 产品简介


    KEMET的表面贴装固态聚合物铝电解电容器提供了在宽温度范围内更长的寿命和更高的稳定性。这些电容器采用固体聚合物电解质,这种电解质不仅能够消除干燥的风险,还由于其低等效串联电阻(ESR)特性,能够在正常操作期间承受更高的纹波电流。此类电容器特别适用于工业和商业应用。

    2. 技术参数


    - 容值范围: 4.7μF 至 220μF
    - 额定电压: 35VDC 至 100VDC
    - 工作温度: -55°C 至 +105°C
    - 容差: ±20%
    - 额定功率测试: 2,000小时(105°C)
    - 额定纹波电流:
    - 频率范围:120 Hz 至 500 kHz
    - 纹波电流系数:0.05 至 1.00
    - 封装方式: Tape & Reel

    3. 产品特点和优势


    KEMET表面贴装固态聚合物铝电解电容器的主要特点是其超低阻抗、高纹波电流能力和高电压耐受能力。它们是环境友好型产品,符合RoHS和无卤标准。其高导电性聚合物电解质确保了更低的ESR和更好的温度稳定性,使其成为工业和商业应用的理想选择。

    4. 应用案例和使用建议


    - 典型应用: 工业电源、开关电源和工业控制系统
    - 使用建议:
    - 降低温度操作可以延长电容器的使用寿命。
    - 确保电容器远离发热组件,以避免热应力。
    - 在插入和焊接过程中避免过度机械力,以免损坏引脚并影响电气性能。
    - 确认电气绝缘,避免引脚与电路板直接接触。

    5. 兼容性和支持


    KEMET提供多种包装选项,并通过严格的品质控制确保其产品的兼容性和可靠性。此外,制造商还提供了详细的使用指南和技术支持,帮助客户更好地使用和维护产品。

    6. 常见问题与解决方案


    - 问题: 焊接后泄漏电流增加
    - 解决方案: 确保焊接过程符合规范,并进行适当的预热处理。
    - 问题: 长时间储存导致泄漏电流增加
    - 解决方案: 将电容器存储在适宜的条件下,如温度为+5至+35°C且相对湿度低于75%。超过12个月的存储后,可通过施加额定直流电压进行电压处理。

    7. 总结和推荐


    KEMET的表面贴装固态聚合物铝电解电容器凭借其卓越的电气性能、长寿命和高可靠性,已成为工业和商业应用的理想选择。其超低阻抗、高纹波电流能力和高电压耐受能力,使其在市场上具有很强的竞争优势。强烈推荐此款电容器用于需要高性能和高可靠性的场合。

A767KS336M1KLAE045参数

参数
电容值 33μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 45mΩ
纹波电流 105mA@ 120Hz,2.1A@ 100 kHz
工作寿命 2000h@ 105°C
长*宽*高 8.3mm*8.3mm*12.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

A767KS336M1KLAE045厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

A767KS336M1KLAE045数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET A767KS336M1KLAE045 A767KS336M1KLAE045数据手册

A767KS336M1KLAE045封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 1.1583 ¥ 9.6935
800+ $ 1.0864 ¥ 9.0919
1200+ $ 1.0487 ¥ 8.7767
2000+ $ 1.0054 ¥ 8.414
2800+ $ 0.9792 ¥ 8.1943
4000+ $ 0.9532 ¥ 7.9767
10000+ $ 0.8941 ¥ 7.4824
库存: 1200
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 3877.4
