首页  >  产品百科  >  ESL106M050AC3AA

ESL106M050AC3AA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 10μF 50V ±20% 1.35Ω@ 100kHz 8000h@ 105°C 185mA@ 100kHz,92.5mA@ 120Hz 通孔安装 5mm(长度)*12.5mm(高度)
供应商型号: 12A-ESL106M050AC3AA
供应商: 国内现货
标准整包数: 20000

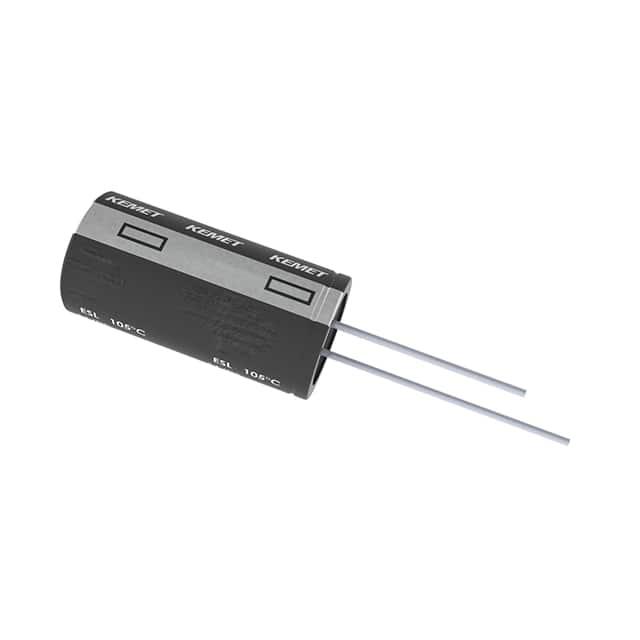

KEMET 铝电解电容 ESL106M050AC3AA

ESL106M050AC3AA概述

    KEMET ESL Radial Aluminum Electrolytic Capacitors

    产品简介


    KEMET ESL系列径向铝电解电容器专为高可靠性及长寿命(可达10,000小时)的应用而设计。这些电容器适用于多种领域,包括LED驱动电源等。本系列电容器具有卓越的性能指标,能够在高温环境下稳定工作,适用于严苛的应用环境。

    技术参数


    - 电容范围: 0.47 μF 至 6,800 μF
    - 容差: ±20%(120 Hz / 20°C)
    - 额定电压: 16 VDC 至 450 VDC
    - 寿命测试: 8,000 至 10,000 小时(具体条件见测试方法与性能)
    - 工作温度: -40°C 至 +105°C
    - 漏电流: 最小值 0.01 CV 或 3 μA,取较大者
    - 阻抗 Z 特性: 额定电压下的阻抗变化范围
    - 纹波电流补偿系数: 频率与纹波电流的关系
    - 包装选项: 可选标准袋装或自动插入包装,直径范围 4mm 至 22mm

    产品特点和优势


    - 长寿命: 可达10,000小时
    - 宽温范围: 能够在-40°C至+105°C的温度范围内正常工作
    - 安全排气阀: 设计有电容器底部的安全排气阀,确保安全性
    - 环保材料: 不含铅,符合RoHS要求

    应用案例和使用建议


    - 典型应用: LED驱动源,如在照明系统中用于滤波和平滑直流输出
    - 使用建议: 在LED驱动电源中,需注意电容器的极性选择,正确连接电容器以确保电路的稳定运行。长时间存储后需进行重新活化处理。

    兼容性和支持


    - 兼容性: 适用于广泛的电子设备,特别是高可靠性需求的应用场合
    - 支持: KEMET提供详尽的技术支持文档,包括产品手册、测试报告等。用户可以联系KEMET获取更多支持和服务。

    常见问题与解决方案


    - 问题1: 存储时间过长导致漏电流增加
    - 解决方案: 进行电压施加处理,即在室温下施加额定电压一小时,直至漏电流降到指定限值以下
    - 问题2: 安装错误导致电容器损坏
    - 解决方案: 确保电容器正确安装,遵循制造商的安装指南,注意极性

    总结和推荐


    KEMET ESL系列径向铝电解电容器具备卓越的性能和高可靠性,非常适合用于需要长期稳定工作的高可靠性应用场合。建议用户根据具体应用需求选择合适的电容器型号,并严格按照使用说明操作以确保最佳效果。总体而言,这款电容器是高品质的选择,值得推荐。

ESL106M050AC3AA参数

参数
电容值 10μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 1.35Ω@ 100kHz
工作寿命 8000h@ 105°C
纹波电流 185mA@ 100kHz,92.5mA@ 120Hz
长*宽*高 5mm(长度)*12.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

ESL106M050AC3AA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

ESL106M050AC3AA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET ESL106M050AC3AA ESL106M050AC3AA数据手册

ESL106M050AC3AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ $ 0.0372 ¥ 0.3105
200000+ $ 0.0361 ¥ 0.3012
库存: 20000
起订量: 20000 增量: 2000
交货地:
最小起订量为:20000
合计: ¥ 6210
