EEV476M035S9GAA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 47μF 35V ±20% 2000h@ 105°C 168mA@ 120Hz,240mA@ 100kHz SMD 贴片安装 6.6mm*6.6mm*5.65mm
供应商型号: 3346125
供应商: 海外现货
标准整包数: 10

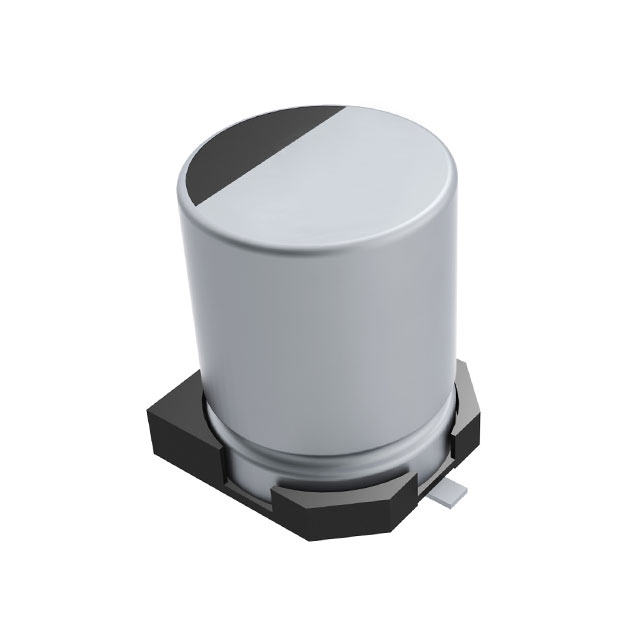

KEMET 铝电解电容 EEV476M035S9GAA

EEV476M035S9GAA概述


    产品简介


    KEMET EEV铝电解表面贴装电容器是一种专为要求超低阻抗和低轮廓垂直芯片的应用而设计的产品。这类电容器广泛应用于音频/视频(AV)、计算机/显示器、通信系统以及开关模式电源(SMPS)等领域。

    技术参数


    - 封装类型:表面贴装(SMT)
    - 额定电压:6.3VDC 至 63VDC
    - 容值范围:4.7μF 至 1500μF
    - 容值精度:±20%
    - 工作温度:-55°C 至 +105°C
    - 振动测试:5G 最大加速度,多方向振动(X、Y 和 Z 轴),每轮4小时
    - 使用寿命:+105°C 条件下2,000小时寿命测试
    - 泄露电流:最大泄露电流由公式 I ≤ 0.01CV 或 3 μA 确定,取较大者
    - 阻抗特性:在120 Hz条件下,阻抗在不同温度下的变化较小

    产品特点和优势


    - 低阻抗:特别适合对阻抗有高要求的应用场合,如SMPS和AV设备。
    - 低轮廓设计:垂直芯片设计使其占用空间更小,更适合现代紧凑型电子设备的设计需求。
    - 环保材料:符合RoHS指令,不含铅(Pb),适合各类电子设备的绿色制造标准。
    - 可靠性高:长时间高温和多方向振动测试验证了其在恶劣环境下的稳定性。

    应用案例和使用建议


    应用案例
    1. 计算机和显示器:用于电源滤波和电压稳定。
    2. 通讯设备:常用于通信模块中的信号耦合和滤波电路。
    3. 音频/视频设备:用于音频滤波和平滑直流电压。
    使用建议
    - 在高温环境下使用时,确保电容器周围有足够的散热空间。
    - 严格遵守安全安装指南,避免电容器发生物理变形或连接不当。
    - 定期检查电容器的泄露电流,特别是长时间存储后,若发现泄露电流超标,需进行重新老化处理。

    兼容性和支持


    KEMET EEV铝电解表面贴装电容器具有广泛的兼容性,适用于多种电气和机械接口。此外,KEMET提供了详尽的技术支持文档及在线咨询服务,以确保用户能够充分利用该产品的最佳性能。

    常见问题与解决方案


    1. 问:电容器长时间未使用后,如何处理?
    - 答:检查电容器的泄露电流,若超标则需要通过施加额定电压的方式进行老化处理。

    2. 问:电容器在高频条件下使用时,会出现什么现象?
    - 答:电容器的阻抗会随频率变化而变化,应根据实际频率选择合适的电容器型号。

    总结和推荐


    KEMET EEV铝电解表面贴装电容器以其卓越的性能、环保设计以及宽广的应用范围,成为现代电子设备不可或缺的重要组件。无论是针对音频、视频、计算机还是通信系统,这款电容器均能提供可靠的性能保障。因此,强烈推荐此款产品用于各种严苛条件下的应用。
    如果您正在寻找高性能、长寿命且环保的电容器解决方案,KEMET EEV将是您的理想选择。

EEV476M035S9GAA参数

参数
电容值 47μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 168mA@ 120Hz,240mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*5.65mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEV476M035S9GAA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EEV476M035S9GAA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET EEV476M035S9GAA EEV476M035S9GAA数据手册

EEV476M035S9GAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
