首页  >  产品百科  >  EXV157M050A9PAA

EXV157M050A9PAA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 150μF 50V ±20% 5000h@ 105°C 469mA@ 120Hz,670mA@ 100kHz 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: 399-18154-2-ND
供应商: Digi-Key
标准整包数: 500

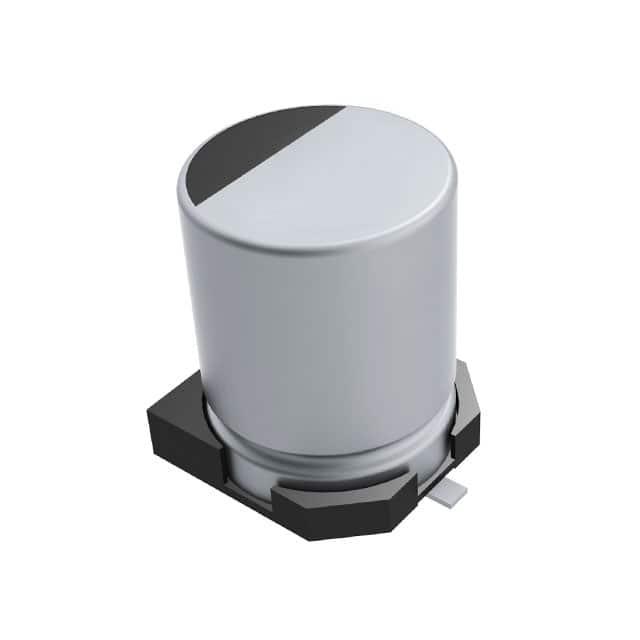

KEMET 铝电解电容 EXV157M050A9PAA

EXV157M050A9PAA概述

    KEMET EXV系列铝电解表面贴装电容器

    产品简介


    KEMET EXV系列铝电解表面贴装电容器是专为要求超低阻抗和低剖面垂直芯片的应用而设计的产品。这种电容器主要用于音频/视频(AV)、计算机/显示器、通信设备及开关模式电源供应(SMPS)等领域。

    技术参数


    - 容值范围:1 μF至1,000 μF
    - 额定电压:6.3 VDC至50 VDC
    - 工作温度:-55°C至+105°C
    - 寿命测试:3,000至5,000小时(105°C)
    - 阻抗(120 Hz时):±20°C时,额定电压下的阻抗保持一致
    - 纹波电流补偿系数(RC):频率100 kHz时,105°C下纹波电流补偿系数为1.00
    - 泄漏电流:不超过0.01CV或3μA,以较高者为准(C为额定容量(μF),V为额定电压(VDC))

    产品特点和优势


    - 低剖面垂直芯片:适用于需要紧凑安装空间的应用。
    - 超低阻抗:确保更好的性能和更长的使用寿命。
    - 环境合规:完全符合RoHS和其他环保标准。
    - 高可靠性:经过严格测试,适合极端工作环境。

    应用案例和使用建议


    - 典型应用:音响设备、电脑显示器、通信设备和开关电源等。
    - 使用建议:
    - 将电容器放置远离热源的位置,以延长使用寿命。
    - 确保安全排气装置有足够的空间,避免气压过高。
    - 在储存超过18个月后,如果发现泄漏电流异常增加,应进行重新老化处理。

    兼容性和支持


    - 兼容性:可与其他常见的电子元器件一起使用。
    - 厂商支持:KEMET提供详细的技术文档和支持服务,帮助客户解决各种问题。

    常见问题与解决方案


    - 问题1:长时间存储导致泄漏电流增加。
    - 解决方案:按照规定的方法进行重新老化处理。
    - 问题2:纹波电流超标。
    - 解决方案:确认电容器的额定电压和连接方式正确,必要时添加适当的均压电阻。

    总结和推荐


    综上所述,KEMET EXV系列铝电解表面贴装电容器具有出色的性能和高可靠性,适用于多种应用场景。无论是从技术指标还是实际应用的角度来看,它都是一款值得推荐的产品。对于需要高性能电容器的应用场合,KEMET EXV系列是一个理想的选择。

EXV157M050A9PAA参数

参数
电容值 150μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 469mA@ 120Hz,670mA@ 100kHz
工作寿命 5000h@ 105°C
长*宽*高 10.3mm*10.3mm*10.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EXV157M050A9PAA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EXV157M050A9PAA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET EXV157M050A9PAA EXV157M050A9PAA数据手册

EXV157M050A9PAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4578 ¥ 3.8313
1000+ $ 0.4263 ¥ 3.5676
1500+ $ 0.4098 ¥ 3.4297
2500+ $ 0.3909 ¥ 3.2712
3500+ $ 0.3794 ¥ 3.1753
5000+ $ 0.3681 ¥ 3.0804
12500+ $ 0.3424 ¥ 2.8652
25000+ $ 0.3258 ¥ 2.7262
库存: 17000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1915.65
