ALC70A331EF600

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 330μF 600V ±20% 397mΩ@ 100Hz 18000h@ 85°C 2.75A@ 100Hz,5.69A@ 10kHz 卡入式安装,通孔安装 40mm*50mm*52mm
供应商型号: 399-19611-ND
供应商: Digi-Key
标准整包数: 1

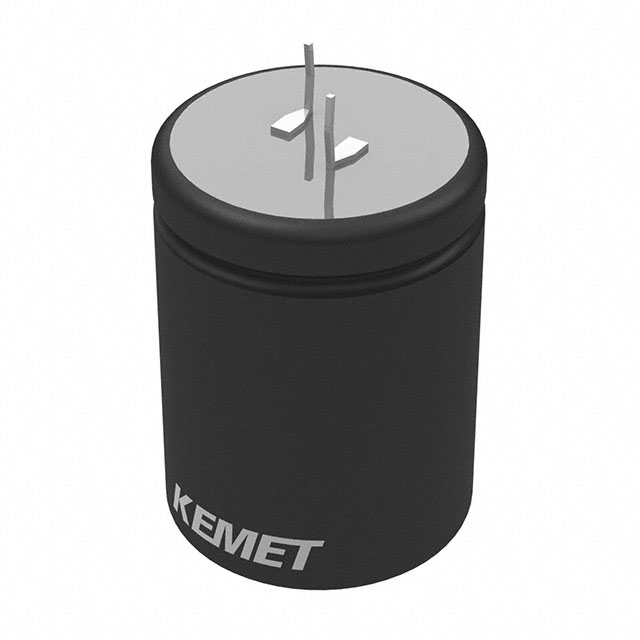

KEMET 铝电解电容 ALC70A331EF600

ALC70A331EF600概述

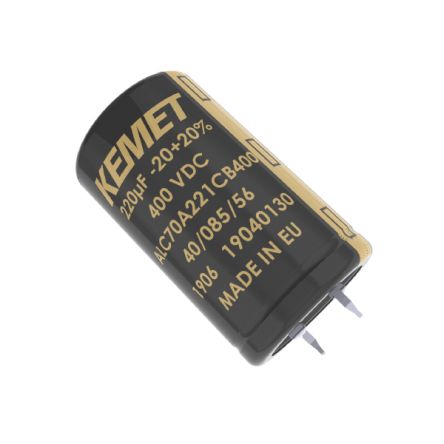

    KEMET ALC70 高CV插装式电容器技术手册

    产品简介


    KEMET ALC70 高CV插装式电容器提供了一种紧凑型高性能解决方案,在不同尺寸和电压等级(最高可达630V)的应用中具有出色的性能。这类电容器特别适合高脉动电流应用,并且具备长时间的工作寿命。通过体积效率设计,KEMET ALC70能够在较小的尺寸内提供最大化的电容值。

    技术参数


    KEMET ALC70电容器的技术规格如下:
    - 电容范围: 47 μF 到 150,000 μF
    - 额定电压: 40VDC 至 630VDC
    - 工作温度: -40°C 至 +85°C
    - 存储温度: -55°C 至 +85°C
    - 额定温度下的工作寿命:
    - 25 mm: 10,000 小时 (100VDC), 16,000 小时 (160VDC)
    - 30 mm: 13,000 小时 (100VDC), 21,000 小时 (160VDC)
    - 35 mm: 15,000 小时 (100VDC), 24,000 小时 (160VDC)
    - 40 mm: 18,000 小时 (100VDC), 29,000 小时 (160VDC)

    产品特点和优势


    KEMET ALC70的主要优势包括:
    - 最大电容能力:体积小但容量大,满足高容量需求。
    - 长寿命:高达18,000小时的工作寿命(160VDC),保证长期稳定运行。
    - 高脉动电流:能够处理大量的脉动电流,适应多种应用需求。
    - 优秀的浪涌电压能力:确保在恶劣条件下仍能正常工作。
    - PET套管和Lexan盘认证:符合UL标准,保证产品质量。

    应用案例和使用建议


    ALC70电容器广泛应用于各种电力系统,例如:
    - 逆变器、频率转换器、电机驱动器和电机控制等电力设备。
    - 不间断电源系统(UPS)、储能系统和充电站等能源管理装置。
    - 牵引动力系统和焊接系统等工业应用。
    使用建议:
    - 确保正确安装和接线,避免过度弯曲引脚。
    - 在极端环境下(如高温、振动)使用时,注意增加防护措施。
    - 定期检查电容器的外观和性能,以确保长期稳定运行。

    兼容性和支持


    KEMET ALC70系列电容器的设计具有高度灵活性,可以根据客户需求定制不同的连接选项。厂商提供了详尽的技术支持和文档,包括在线计算器工具,以帮助用户更好地理解和选择合适的电容器。

    常见问题与解决方案


    根据技术手册中的信息,常见的问题及其解决方案包括:
    - 电容变化超出预期:检查安装是否正确,避免过热或超负荷使用。
    - 漏电流异常增大:重新激活电容器或更换新的电容器。
    - 等效串联电阻(ESR)异常:确认是否符合应用条件,如有必要可更换为更高ESR限值的产品。

    总结和推荐


    综上所述,KEMET ALC70 高CV插装式电容器凭借其高效能、长寿命和广泛的适用范围,是电力系统设计中不可或缺的重要组件。强烈推荐在需要高性能电容应用中选用这款产品,以确保系统的可靠性和稳定性。

ALC70A331EF600参数

参数
电容值 330μF
额定电压 600V
容差 ±20%
ESR-等效串联电阻 397mΩ@ 100Hz
纹波电流 2.75A@ 100Hz,5.69A@ 10kHz
工作寿命 18000h@ 85°C
长*宽*高 40mm*50mm*52mm
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ALC70A331EF600厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

ALC70A331EF600数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET ALC70A331EF600 ALC70A331EF600数据手册

ALC70A331EF600封装设计

查看详情并下载
Symbol
Footprint
3D Model
