ESY106M100AE3AA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 10μF 100V ±20% 950mΩ@ 100kHz 2000h@ 105°C 119mA@ 120Hz,170mA@ 100kHz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: N-ESY106M100AE3AA
供应商: 云汉优选
标准整包数: 1

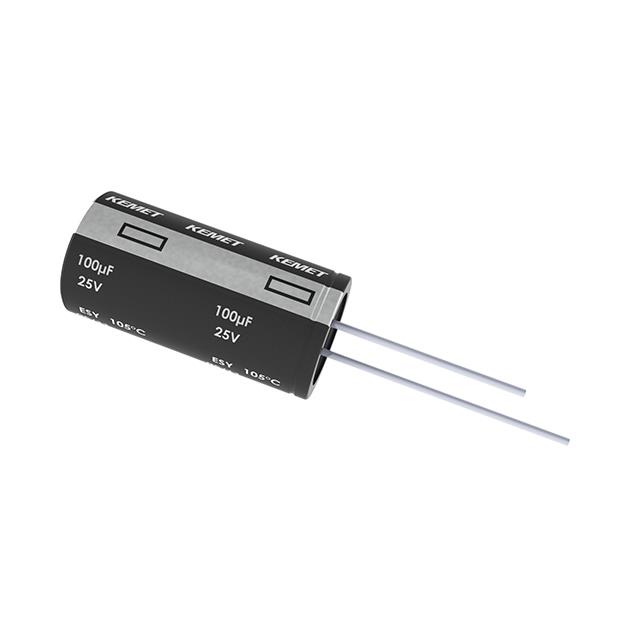

KEMET 铝电解电容 ESY106M100AE3AA

ESY106M100AE3AA概述

    KEMET ESY系列单端铝电解电容器技术手册

    产品简介


    KEMET的ESY系列单端铝电解电容器是专为长寿命(最高可达5,000小时)、低阻抗和高纹波电流应用而设计的。这些电容器适用于音频/视频(AV)、计算机、通信和开关电源模块(SMPS)等多种应用场景。

    技术参数


    - 基本规格:
    - 容量范围:5.6 μF 至 6800 μF
    - 额定电压:6.3 VDC 至 100 VDC
    - 容量公差:±20%
    - 额定工作温度:−40°C 至 +105°C
    - 漏电流:I ≤ 0.01 CV 或 3 μA(取较大者)

    - 电气特性:
    - 阻抗特性:阻抗(Z)特性在120 Hz下为0.5至130 Ω之间变化。
    - 纹波电流补偿因子:纹波电流补偿因子(RC)在不同频率下的变化为0.60到1.00。
    - 工作环境:
    - 使用寿命:1,000 至 5,000 小时
    - 封装尺寸:直径 4 mm 至 18 mm 不等

    产品特点和优势


    - 非常低的阻抗: 低阻抗特性使得该电容器非常适合需要高效能应用的场合。
    - 高纹波电流能力: 能承受较高的纹波电流,适合高负载的电力应用。
    - 宽广的工作温度范围: 允许在极端环境下运行,最高可达到 +105°C。
    - 长寿命: 长达5,000小时的寿命使其特别适用于需要长期稳定的电路。

    应用案例和使用建议


    - 典型应用场景:
    - 音频/视频 (AV): 适用于扬声器和其他音响设备。
    - 计算机: 用于电源管理。
    - 通信设备: 如路由器和交换机等。
    - 开关电源模块 (SMPS): 在电源转换器中作为滤波电容。
    - 使用建议:
    - 确保正确选择适合应用场景的额定电压和容量。
    - 在高湿度环境中储存时,避免长时间存储导致泄漏电流增加。
    - 使用前进行必要的重新老化处理,以确保最佳性能。

    兼容性和支持


    - 兼容性: ESY系列电容器与大多数标准电子设备兼容。
    - 厂商支持: KEMET提供详细的技术文档和售后服务,包括详细的安装指南和故障排除建议。

    常见问题与解决方案


    - Q: 存储期间电容器泄漏电流增大怎么办?
    - A: 建议在存储超过18个月后进行重新老化处理。即在室温下施加额定电压一个小时,直到泄漏电流降至规定限值以下。
    - Q: 电容器在高负载情况下表现不稳定怎么办?
    - A: 确认选择了合适的额定电压和容量,并确保散热良好,以避免过热问题。

    总结和推荐


    KEMET ESY系列单端铝电解电容器以其卓越的性能和广泛的应用领域脱颖而出。其长寿命、低阻抗和高纹波电流承载能力使其成为许多高要求应用场景的理想选择。如果你需要一款可靠且高效的电容器来满足你的电力需求,强烈推荐选择KEMET ESY系列电容器。

ESY106M100AE3AA参数

参数
电容值 10μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 950mΩ@ 100kHz
工作寿命 2000h@ 105°C
纹波电流 119mA@ 120Hz,170mA@ 100kHz
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
包装方式 散装

ESY106M100AE3AA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

ESY106M100AE3AA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET ESY106M100AE3AA ESY106M100AE3AA数据手册

ESY106M100AE3AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
