FLLD4200ATHT7

产品分类: EMI滤波器
厂牌: KEMET
产品描述: KEMET 三相EMC滤波器 FLLD4系列, 530/305 VAC, 底盘安装
供应商型号: 1368851
供应商: 海外现货
标准整包数: 1

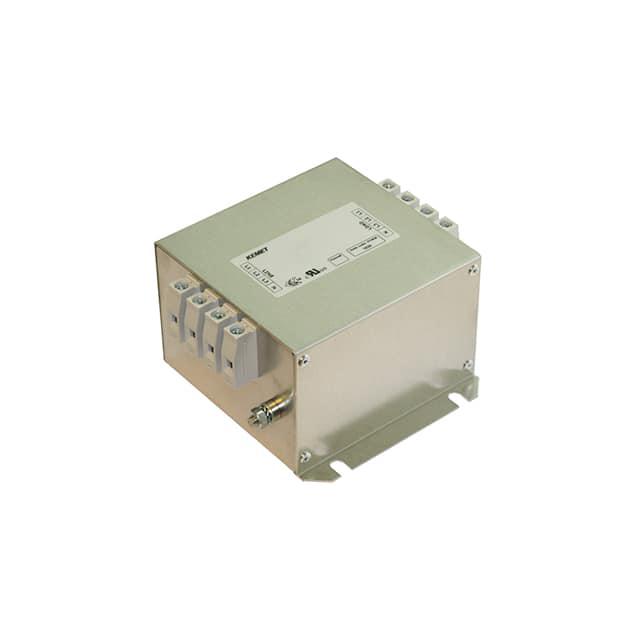

KEMET EMI滤波器 FLLD4200ATHT7

FLLD4200ATHT7概述


    产品简介


    本产品为KEMET的FLLD4-TH系列电磁干扰滤波器(EMI Filter),采用底盘安装方式,属于紧凑型设计,特别适用于需要高效率噪声抑制的应用场合。此滤波器专为三相交流电系统设计,额定电压高达530VAC,可处理最大电流为200A,适用于工业设备、电力系统及新能源汽车等领域。

    技术参数


    - 尺寸: 长280mm,宽140mm,高170mm(L 280mm NOM,W 140mm NOM,H 170mm NOM)
    - 重量: 约6100克
    - 系列: FLLD4-TH
    - 风格: 底盘安装
    - 描述: 高性能电磁干扰滤波器
    - 相数: 三相+中性线
    - 额定频率: 50-60Hz
    - 额定电流: 200A(50°C时)
    - 额定温度: 50°C
    - 温度范围: -25°C/+100°C
    - 气候类别: 25/100/21
    - 测试电压(相间): 直流2250VDC
    - 测试电压(相至地): 直流3000VDC
    - 功率损耗: 45W(25°C,50Hz时)
    - 泄漏电流: 11mA
    - 认证: IEC/EN 60939,符合RoHS标准

    产品特点和优势


    - 高性能: 该滤波器具备高效率噪声抑制能力,能够有效过滤各类干扰信号。
    - 三相+中性线: 设计适用于复杂的电力系统,确保稳定运行。
    - 紧凑型设计: 在保证性能的同时,具有较小的体积,便于安装和布线。
    - 宽泛的工作温度范围: 能够适应各种严苛的工作环境,如工业现场和户外装置。
    - 高可靠性: 经过严格的认证,符合国际标准,确保长期稳定可靠运行。

    应用案例和使用建议


    应用案例
    该滤波器广泛应用于工业自动化、电力系统、新能源汽车等领域。例如,在电动汽车充电站中,该滤波器可以有效降低因高频噪声对充电系统的影响,提高系统的稳定性。
    使用建议
    - 安装环境: 尽量避免安装在高温或潮湿环境中,以防止滤波器内部组件过早老化。
    - 布线建议: 请尽量将输入和输出线缆分开走线,避免相互干扰。
    - 定期检查: 建议每半年进行一次外观检查,确保接线牢固,无损坏。

    兼容性和支持


    该滤波器采用M10螺纹连接器,适用于大多数底盘安装系统。KEMET公司提供详尽的技术支持文档和专业的客户服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问: 过滤器工作时发热严重怎么办?
    - 答: 检查周围环境是否通风良好,如果环境温度过高,请考虑增加散热措施。
    2. 问: 泄漏电流超出正常值如何处理?
    - 答: 检查所有连接点是否松动或接触不良,必要时更换连接件。
    3. 问: 额定电流超出时应如何操作?
    - 答: 请确保输入电流不超过额定值,若需处理更大电流,请选择相应规格的滤波器。

    总结和推荐


    综上所述,FLLD4-TH系列电磁干扰滤波器凭借其紧凑的设计、高效率噪声抑制能力和广泛的适用性,在各类复杂电力系统中表现出色。对于需要严格控制噪声干扰的应用场景,我们强烈推荐使用该产品。

FLLD4200ATHT7参数

参数
截止频率 -
电容值 -
中心频率 -
通道数 -
ESD保护 -
电阻 -
额定电流 200A
滤波器阶数 -
电路技术 -
额定电压-DC -
电感值 -
长*宽*高 280mm*140mm*170mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

FLLD4200ATHT7厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

FLLD4200ATHT7数据手册

厂牌 PDF简要描述 下载
KEMET EMI滤波器 KEMET FLLD4200ATHT7 FLLD4200ATHT7数据手册

FLLD4200ATHT7封装设计

查看详情并下载
Symbol
Footprint
3D Model
